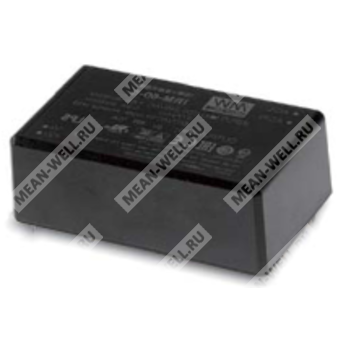

IRM-60-15 - компактный AC/DC модульный источник питания 15 В для промышленной электроники.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | IRM | Серия компактных AC/DC модулей питания Mean Well |
| 2 | 60 | Номинальная мощность 60 Вт |
| 3 | 15 | Выходное напряжение 15 В |
| Исполнение | IRM-60-15 | Плата для монтажа в PCB-исполнении; вариант с клеммным подключением обозначается суффиксом ST |
Назначение и особенности
IRM-60-15 относится к серии компактных герметизированных AC/DC источников питания для монтажа на печатную плату. Модуль рассчитан на питание промышленной электроники, средств автоматизации, механических систем и портативной аппаратуры при работе от сети переменного тока с широким диапазоном входного напряжения.
Конструкция предусматривает исполнение для PCB-монтажа, а также вариант со винтовыми клеммами. Для серии характерны малые габариты, низкое потребление без нагрузки, высокий КПД и соответствие требованиям по электромагнитной совместимости без дополнительных внешних компонентов.
Перевод раздела Features
- Компактные размеры: 3,43" × 2,05".
- Вариант для монтажа на печатную плату, в корпусе или с винтовыми клеммами.
- Универсальный вход 85 ~ 305 В переменного тока.
- Потребление без нагрузки менее 0,15 Вт.
- Класс электромагнитной совместимости B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS, кроме версии на 5 В.
- Срок службы — 3 года.
Перевод раздела Applications
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Перевод раздела Description
IRM-60-15 — это миниатюрный AC/DC модульный источник питания мощностью 60 Вт с габаритами 87 × 52 × 29,5 мм, предназначенный для пайки на печатные платы различного электронного и промышленного оборудования. Универсальный диапазон входного напряжения 85 ~ 305 В переменного тока обеспечивает применение в широком спектре сетевых условий. Корпус из пластика с классом воспламеняемости 94V-0 и компаунд на основе силикона улучшают теплоотвод. Исполнение для монтажа на печатную плату обеспечивает стойкость к вибрации до 2G, а версия с винтовыми клеммами — до 5G. Более того, модуль обеспечивает фундаментальную стойкость к пыли и влаге.
Благодаря КПД до 91% и очень низкому потреблению без нагрузки менее 0,15 Вт серия IRM-60 удовлетворяет мировым требованиям по низкому энергопотреблению электронных устройств. Вся серия выполнена по схеме класса II, без контакта защитного заземления, с встроенными EMI-фильтрующими компонентами, что позволяет обеспечивать соответствие BS EN/EN55032 Class B. Высокая помехоустойчивость делает эти модули пригодными для питания электронной аппаратуры, чувствительной к электромагнитным воздействиям. Помимо исполнения для PCB-монтажа серия IRM-60 также выпускается в варианте с винтовыми клеммами (ST).
Основные параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 4 А |
| Диапазон тока нагрузки | 0 ~ 4 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Допуск по выходному напряжению | ±2,5% |
| Линиевая стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 2000 мс, 30 мс при 230 В переменного тока; 2000 мс, 30 мс при 115 В переменного тока при полной нагрузке |
| Время удержания, тип. | 50 мс при 230 В переменного тока; 12 мс при 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 305 В переменного тока |
| Диапазон частоты сети | 47 ~ 440 Гц |
| КПД, тип. | 89% |
| Пусковой ток, тип. | 60 А при 230 В переменного тока; 30 А при 115 В переменного тока, холодный старт |
| Входной ток, тип. | 0,9 А при 277 В переменного тока |
| Ток утечки | < 0,25 мА при 277 В переменного тока |
| Потребление без нагрузки | < 0,15 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 115% ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 5,25 ~ 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание | Указано в составе защит серии |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -30 ~ +85 °C |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | Версия для PCB-монтажа: 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; версия ST: 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
| Снижение параметров по высоте | 3,5 °C/1000 м для безвентиляторных моделей выше 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4,2 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV EN62368-1, EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC III, высота до 2000 м; IEC/EN 60335-1: OVC II |
| Эмиссия по проводам | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Излучаемая устойчивость | BS EN/EN61000-4-3, уровень 3, критерий A |
| EFT/Burst | BS EN/EN61000-4-4, уровень 3, критерий A |
| Проводимая устойчивость | BS EN/EN61000-4-6, уровень 3, критерий A |
| Скачки напряжения | BS EN/EN61000-4-5, уровень 2, 4 кВ L-N, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Наработка на отказ, размеры и упаковка
| Параметр | Значение |
| MTBF | 6433,3 тыс. ч, Telcordia SR-332 (Bellcore); 1226,3 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты, PCB-монтаж | 87 × 52 × 29,5 мм |
| Габариты, версия ST | 109 × 52 × 33,5 мм |
| Масса, PCB-монтаж | 0,195 кг |
| Упаковка, PCB-монтаж | 60 шт./12,7 кг/0,94 куб. фута |
| Масса, версия ST | 0,228 кг |
| Упаковка, версия ST | 50 шт./12,4 кг/0,56 куб. фута |
Механические данные
Исполнение: PCB-монтаж или винтовые клеммы.
Размеры указаны в миллиметрах, допуск: ±1 мм.
Для версии PCB-монтажа обозначения выводов: AC/L, AC/N, +V, -V.
Для версии ST: AC/L, AC/N и выходные клеммы +V, -V.
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12" и конденсатора 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Снижение рабочих параметров по температуре окружающей среды для высоты более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
5. Источник питания рассматривается как независимый узел, однако итоговое изделие должно дополнительно подтвердить соответствие требованиям EMC. Для проведения EMC-испытаний следует использовать методику проверки EMI для компонентных источников питания.
