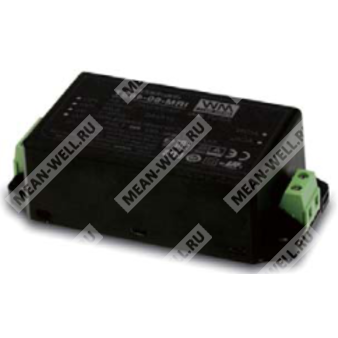

IRM-60-15ST - AC/DC модуль питания 60 Вт на 15 В с винтовыми клеммами для промышленной аппаратуры.
Назначение и основные особенности
IRM-60-15ST — это компактный высоконадежный модульный источник питания AC/DC мощностью 60 Вт, предназначенный для монтажа в электронную и промышленную аппаратуру. Модификация ST означает исполнение с винтовыми клеммами. Модель рассчитана на питание от универсальной сети переменного тока 85–305 В и формирует стабилизированное выходное напряжение 15 В постоянного тока. Конструкция ориентирована на применение в промышленном оборудовании, средствах автоматизации, механических системах и портативных электронных устройствах.
Расшифровка партномера
| Позиция в обозначении | Значение |
| IRM | Серия модульных источников питания Mean Well |
| 60 | Номинальная мощность серии: 60 Вт |
| 15 | Выходное напряжение: 15 В |
| ST | Исполнение с винтовыми клеммами |
Особенности
- Компактное исполнение: 3.43" × 2.05".
- Варианты монтажа: на печатную плату или с винтовыми клеммами.
- Универсальный вход: 85–305 В переменного тока.
- Потребление холостого хода менее 0.15 Вт.
- ЭМИ-класс B без дополнительных компонентов.
- Широкий рабочий температурный диапазон: от −30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS, кроме версии на 5 В.
Применение
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-60-15ST относится к серии IRM-60 — миниатюрных модульных источников питания AC/DC, предназначенных для непосредственного монтажа на печатную плату или через винтовые клеммы. Корпус заполнен компаундом с силиконом, а применённый пластиковый корпус с классом воспламеняемости 94V-0 повышает стойкость к воздействию внешней среды и улучшает тепловой режим. Исполнение ST обеспечивает повышенную устойчивость к вибрации по сравнению с PCB-вариантом.
Серия рассчитана на питание от сетей 85–305 В переменного тока, что делает её удобной для применения в международных системах. Высокий КПД позволяет удерживать низкое тепловыделение, а низкое энергопотребление без нагрузки отвечает требованиям современной электроники и энергоэффективных систем.
Основные электрические параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 4 А |
| Диапазон тока нагрузки | 0–4 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск по выходному напряжению | ±2.5% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Время запуска и нарастания | 2000 мс / 30 мс при 230 В переменного тока; 2000 мс / 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В переменного тока |
| Диапазон частоты сети | 47–440 Гц |
| КПД типовой | 89% |
| Входной ток типовой | 1.0 А при 230 В переменного тока |
| Пусковой ток типовой | 60 А при 230 В переменного тока, холодный старт |
| Ток утечки | Менее 0.25 мА при 277 В переменного тока |
Выход и защита
| Параметр | Значение |
| Защита от перегрузки | 115–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15.75–20.25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | −30…+85 °C |
| Температура хранения и влажность | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация | Blank: 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; ST: 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 2000 м |
Механические данные
| Параметр | Значение |
| Исполнение | Винтовые клеммы |
| Габариты | 109 × 52 × 33.5 мм (Д × Ш × В) |
| Масса | 0.228 кг |
| Упаковка | 50 шт. / 12.4 кг / 0.56 CUFT |
| Сечение и присоединение | Для ST-исполнения применяются винтовые клеммы |
Надёжность
| Параметр | Значение |
| MTBF | 6433.3 тыс. часов минимум, Telcordia SR-332 (Bellcore); 1226.3 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 4.2 кВ переменного тока |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV EN62368-1, EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Класс перенапряжения | III для IEC/EN 61558-1/-2-16 и IEC/EN/UL 62368-1; II для IEC/EN 60335-1 |
| Эмиссия ЭМС | Проводимые помехи — класс B; излучаемые помехи — класс B; гармонические токи — класс A; пульсация напряжения — по BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | ESD: уровень 3, 8 кВ воздух, уровень 2, 4 кВ контакт, критерий A; радиационная восприимчивость: уровень 4, критерий A; EFT/Burst: уровень 3, критерий A; Surge: уровень 4, 2 кВ L-N, критерий A; проводимые помехи: уровень 3, критерий A; магнитное поле: уровень 4, критерий A; провалы и прерывания напряжения: >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Примечания
| № | Текст |
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельными конденсаторами 0.1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Снижение допустимой температуры окружающей среды составляет 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
| 5 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам ЭМС. |
