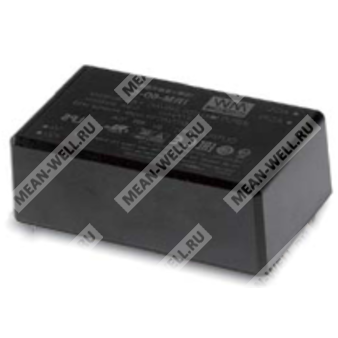

IRM-60-24
IRM-60-24 - модульный AC-DC источник питания мощностью 60 Вт для питания промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | IRM | Серия высоконадежных зеленых промышленных модулей питания Mean Well |
| Номинальная мощность | 60 | 60 Вт |
| Выходное напряжение | 24 | 24 В постоянного тока |
Краткое описание
IRM-60-24 представляет собой миниатюрный AC-DC преобразователь модульного типа мощностью 60 Вт, предназначенный для монтажа на печатную плату и применения в промышленной электронике, автоматике и встроенных системах. Устройство рассчитано на универсальный вход 85–305 В переменного тока, обеспечивает стабилизированное выходное напряжение 24 В и относится к классу II по изоляции. Конструкция выполнена с учетом повышенной надежности, низкого потребления на холостом ходу и требований к электромагнитной совместимости.
Особенности
- Компактные габариты: 87 × 52 × 29,5 мм для исполнения с монтажом на печатную плату.
- Вариант со винтовыми клеммами: 109 × 52 × 33,5 мм.
- Универсальный вход 85–305 В переменного тока.
- Потребление на холостом ходу менее 0,15 Вт.
- Соответствие классу электромагнитной совместимости B без дополнительных компонентов.
- Широкий рабочий температурный диапазон: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS для всех исполнений, кроме версии 5 В.
Применение
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование для фабричной автоматизации.
- Портативные электронные устройства.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 2,5 А |
| Диапазон тока нагрузки | 0–2,5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум, максимум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,5 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В переменного тока; 2000 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В переменного тока |
| Диапазон частоты | 47–440 Гц |
| КПД, типовое значение | 90 % |
| Пусковой ток, типовое значение | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Потребляемый ток, типовое значение | 1,0 А при 230 В переменного тока |
| Ток утечки | < 0,25 мА при 277 В переменного тока |
| Потребление без нагрузки | < 0,15 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 115–160 % от номинальной выходной мощности; тип защиты — режим прерывистого восстановления с автоматическим возвратом после устранения неисправности |
| Перенапряжение | 25,2–32,4 В; тип защиты — отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание | Защита предусмотрена |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +85 °C, см. кривую снижения нагрузки |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0–50 °C |
| Высота эксплуатации | 2000 м |
| Вибрация | Исполнение для монтажа на печатную плату: 10–500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Вибрация | Исполнение с винтовыми клеммами: 10–500 Гц, 5G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки | Групповая пайка: 265 °C, 5 с, максимум; ручная пайка: 390 °C, 3 с, максимум |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 4,2 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV EN62368-1, EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC III, высота до 2000 м; IEC/EN 60335-1: OVC II, высота до 2000 м |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт, критерий A |
| Помехоустойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, критерий A |
| Помехоустойчивость к электрическим быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3, критерий A |
| Помехоустойчивость к перенапряжениям | BS EN/EN61000-4-5, уровень 4, 2 кВ линия–линия, критерий A |
| Помехоустойчивость к наведенным помехам | BS EN/EN61000-4-6, уровень 3, критерий A |
| Помехоустойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, более 95 %: 0,5 периода; 30 %: 25 периодов; более 95 % прерывания: 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 6433,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 1226,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | Исполнение для монтажа на печатную плату: 87 × 52 × 29,5 мм; исполнение с винтовыми клеммами: 109 × 52 × 33,5 мм |
| Масса | Исполнение для монтажа на печатную плату: 0,195 кг |
| Упаковка | 60 шт. / 12,7 кг / 0,94 куб. фута |
Монтажные исполнения
| Исполнение | Описание |
| IRM-60 | Монтаж на печатную плату |
| IRM-60-xxST | Исполнение с винтовыми клеммами |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как независимое устройство, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
