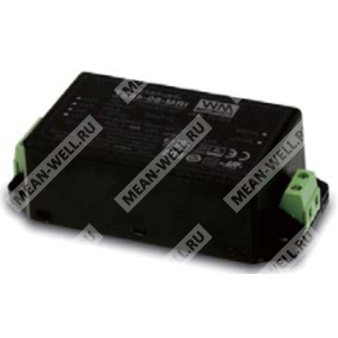

IRM-60-24ST - 60-Вт AC/DC модульный источник питания на печатную плату с выходом 24 В и винтовыми клеммами.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| IRM | Серия компактных промышленных AC/DC модулей питания Mean Well |
| 60 | Номинальная мощность 60 Вт |
| 24 | Выходное напряжение 24 В |
| ST | Винтовые клеммы |
Назначение и особенности
IRM-60-24ST представляет собой миниатюрный модульный источник питания переменного/постоянного тока мощностью 60 Вт для монтажа в электронную аппаратуру и промышленное оборудование. Изделие рассчитано на универсальный диапазон входного напряжения 85–305 В переменного тока, обеспечивает выход 24 В и предназначено для установки на печатную плату либо подключения через винтовые клеммы в исполнении ST.
Серия ориентирована на применение в промышленной электронике, автоматизации, механическом оборудовании и портативных электронных устройствах. Конструкция выполнена в компактном корпусе, рассчитанном на свободную конвекцию воздуха. Устройство соответствует требованиям по электромагнитной совместимости класса B без дополнительных компонентов, имеет защиту от короткого замыкания, перегрузки и перенапряжения, а также повышенный уровень электрической прочности изоляции.
Преимущества
- Компактное исполнение для монтажа на печатную плату или с винтовыми клеммами.
- Универсальный вход 85–305 В переменного тока.
- Малая потребляемая мощность без нагрузки — менее 0,15 Вт.
- Высокий КПД — до 90% для версии 24 В.
- Соответствие классу электромагнитных помех B без дополнительных внешних компонентов.
- Рабочий температурный диапазон до +85 °C.
- Изоляция класса II.
- Категория перенапряжения III.
Области применения
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0–2,5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум, максимум | 150 мВп-п |
| Допуск по напряжению | ±2,5% |
| Линейная стабилизация | ±0,5% |
| Нагрузка стабилизации | ±0,5% |
| Время запуска, нарастания | 2000 мс, 30 мс при 115 В переменного тока; 1000 мс, 30 мс при 230 В переменного тока |
| Время удержания, тип. | 12 мс при 115 В переменного тока; 50 мс при 230 В переменного тока |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В переменного тока |
| Диапазон частоты | 47–440 Гц |
| КПД, тип. | 90% |
| Пусковой ток, тип. | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Потребляемый ток, тип. | 1,0 А при 230 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 115–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 25,2–32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание | Имеется |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | от -30 до +85 °C |
| Температура хранения, влажность | от -40 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 минут/цикл, продолжительность 60 минут по осям X, Y, Z |
| Высота эксплуатации | 2000 м |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Напряжение выдержки | Вход–выход: 4,2 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки | < 0,25 мА при 277 В переменного тока |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III; IEC/EN/UL 62368-1: OVC III; IEC/EN 60335-1: OVC II |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV EN62368-1, EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), CNS15936; проводимые помехи — класс B; излучаемые помехи — класс B; гармонические составляющие — класс A; мерцание напряжения — BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-6-2 |
| ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт, критерий A |
| Радиочастотная устойчивость | BS EN/EN61000-4-3, уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, критерий A |
| Помехи по проводам | BS EN/EN61000-4-6, уровень 3, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4, 2 кВ L-N, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Прочие сведения
| Параметр | Значение |
| MTBF | 6433,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1226,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Температура пайки | Пайка волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
Размеры и конструктивное исполнение
| Параметр | Значение |
| Исполнение | Вариант с монтажом на печатную плату |
| Габариты | 87 × 52 × 29,5 мм (Д × Ш × В) |
| Винтовое клеммное исполнение | 109 × 52 × 33,5 мм (Д × Ш × В) |
Упаковка
| Параметр | Значение |
| Масса для PCB-монтажа | 0,195 кг |
| Упаковка для PCB-монтажа | 60 шт.; 12,7 кг; 0,94 CUFT |
| Масса для винтового клеммного исполнения | 0,228 кг |
| Упаковка для винтового клеммного исполнения | 50 шт.; 12,4 кг; 0,56 CUFT |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск настройки, линейную стабилизацию и стабилизацию по нагрузке.
4. Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
5. Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для выполнения испытаний ЭМС рекомендуется руководствоваться документом «EMI testing of component power supplies».
