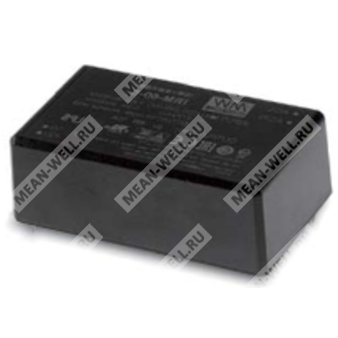

IRM-60-48 - 60-ваттный AC/DC модуль питания для промышленной электроники с выходным напряжением 48 В.
Расшифровка партномера
| Партномер | Расшифровка |
| IRM | Серия компактных AC/DC модулей питания для монтажа на печатную плату |
| 60 | Номинальная мощность 60 Вт |
| 48 | Номинальное выходное напряжение 48 В |
| Отсутствие суффикса ST | Исполнение для монтажа на печатную плату |
Назначение и особенности
IRM-60-48 представляет собой компактный высоконадежный AC/DC модуль серии IRM-60, предназначенный для встраивания в электронную аппаратуру и промышленное оборудование. Изделие обеспечивает преобразование сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В при мощности до 60 Вт.
Модуль выполнен в малогабаритном корпусе и ориентирован на монтаж на печатную плату. Серия характеризуется широким диапазоном входного напряжения, низким потреблением без нагрузки, высоким КПД и соответствием требованиям по электромагнитной совместимости без дополнительных внешних компонентов.
Особенности
- Компактные габариты: 3.43" × 2.05"
- Исполнение для монтажа на печатную плату или в варианте с винтовыми клеммами
- Универсальный диапазон входного напряжения 85 ~ 305 В переменного тока
- Потребление на холостом ходу менее 0.15 Вт
- Совместимость по ЭМС класса B без дополнительных компонентов
- Широкий диапазон рабочей температуры: -30 ~ +85 °C
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение естественной конвекцией воздуха
- Класс изоляции II
- Категория перенапряжения III
- Соответствие требованиям LPS, кроме версии 5 В
Области применения
- Промышленное электротехническое оборудование
- Механическое оборудование
- Оборудование фабричной автоматизации
- Ручные электронные устройства
Описание
IRM-60-48 — это миниатюрный модульный источник питания AC/DC мощностью 60 Вт, предназначенный для непосредственного монтажа на печатные платы различного промышленного и электронного оборудования. Широкий диапазон входного напряжения 85 ~ 305 В переменного тока обеспечивает применение в сетях с различными уровнями номинального напряжения. Корпус выполнен из пластика с классом горючести 94-V0 и залит компаундом на основе силикона, что улучшает теплоотвод. Версия для монтажа на печатную плату рассчитана на повышенную стойкость к вибрациям до 2G, а версия с винтовыми клеммами — до 5G, обеспечивая базовую защиту от пыли и влаги.
Благодаря КПД до 91% и крайне низкому потреблению без нагрузки, серия IRM-60 соответствует требованиям к энергоэффективности современных электронных устройств. Встроенные элементы входного EMI-фильтра обеспечивают соответствие требованиям BS EN/EN55032 Class B без необходимости в дополнительной внешней обвязке. Модуль также соответствует требованиям по выдерживаемому напряжению, изоляции и электромагнитной устойчивости, что делает его пригодным для применения в составе промышленной аппаратуры и конечного оборудования.
Расшифровка основных параметров
| Параметр | Значение |
| Серия | IRM-60 |
| Выходное напряжение | 48 В |
| Номинальная мощность | 60 Вт |
| Тип преобразования | AC/DC |
| Монтаж | На печатную плату |
Выход
| Параметр | IRM-60-48 |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1.25 А |
| Диапазон выходного тока | 0 ~ 1.25 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±2.5% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
Вход
| Параметр | IRM-60-48 |
| Диапазон входного напряжения | 85 ~ 305 В переменного тока |
| Диапазон частоты | 47 ~ 440 Гц |
| КПД типовое | 91% |
| Пусковой ток, тип. | 60 А / 230 В~ |
| Пусковой ток, тип. | 30 А / 115 В~ |
| Входной ток, тип. | 0.9 А / 277 В~ |
| Входной ток, тип. | 1.0 А / 230 В~ |
| Входной ток, тип. | 1.8 А / 115 В~ |
| Время запуска и нарастания | 1000 мс, 30 мс / 230 В~; 2000 мс, 30 мс / 115 В~ при полной нагрузке |
| Время удержания | 50 мс / 230 В~; 12 мс / 115 В~ при полной нагрузке |
Защита
| Параметр | IRM-60-48 |
| Перегрузка | 115% ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение | 54.0 ~ 64.8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -30 ~ +85 °C |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | 2000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Выдерживаемое напряжение | Вход/выход: 4.2 кВ~ |
| Сопротивление изоляции | 100 МОм / 500 В= / 25 °C / 70% RH |
| Утечка тока | < 0.25 мА / 277 В~ |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: III; IEC/EN/UL 62368-1: III; IEC/EN 60335-1: II |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV EN62368-1, EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), CNS15936; BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-6-2 |
Испытания по ЭМС
| Параметр | Стандарт | Уровень / критерий |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ L-N, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 6433.3 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 1226.3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и исполнение
| Параметр | Значение |
| Исполнение | Монтаж на печатную плату |
| Габариты | 87 × 52 × 29.5 мм |
| Масса | 0.195 кг |
| Упаковка | 60 шт. / 12.7 кг / 0.94 CUFT |
Примечания
1. Все параметры, специально не оговоренные отдельно, измеряются при входном напряжении 230 В~ , номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12", оконцованной параллельным соединением 0.1 мкФ и 47 мкФ.
3. Допуск включает начальный допуск, стабилизацию по линии и по нагрузке.
4. Для моделей без вентилятора при высоте более 2000 м дерейтинг температуры окружающей среды составляет 3.5 °C на 1000 м.
5. Источник питания рассматривается как самостоятельный узел, однако итоговое оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Сведения по модели
| Модель | Номинальное напряжение | Номинальный ток | Диапазон тока | Мощность | Пульсации и шум |
| IRM-60-48 | 48 В | 1.25 А | 0 ~ 1.25 А | 60 Вт | 240 мВ п-п |
