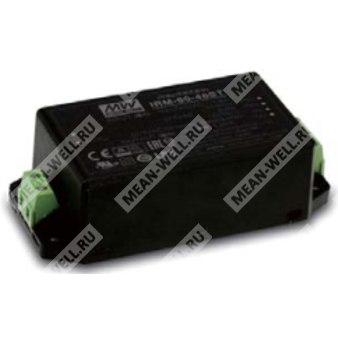

IRM-60-48ST - импульсный AC-DC модуль питания на 48 В для промышленной электроники и монтажа на печатную плату.
IRM-60-48ST — это высоконадежный компактный модульный источник питания AC-DC мощностью 60 Вт, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В. Исполнение ST соответствует варианту с винтовыми клеммами, что облегчает подключение в промышленном оборудовании, системах автоматизации и встроенной аппаратуре.
Расшифровка партномера
| IRM | Серия компактных модульных источников питания |
| 60 | Номинальная мощность 60 Вт |
| 48 | Выходное напряжение 48 В |
| ST | Исполнение с винтовыми клеммами |
Назначение и особенности
Модуль предназначен для монтажа на печатную плату или для применения в исполнении с винтовыми клеммами. Устройство работает в широком диапазоне входного напряжения 85–305 В переменного тока, обладает высокой эффективностью, малым потреблением без нагрузки и выполнено в компактном корпусе с уровнем электромагнитной совместимости Class B без дополнительных компонентов.
Свойства и особенности
- Компактное исполнение.
- Варианты монтажа: на печатную плату и с винтовыми клеммами.
- Универсальный вход 85–305 В переменного тока.
- Потребление без нагрузки менее 0,15 Вт.
- ЭМС-класс B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям PLS, за исключением версии 5 В.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Параметры
Выход
| Параметр | Значение для IRM-60-48ST |
| Выходное напряжение | 48 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0–1,25 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск по напряжению | ±2,5% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 2000 мс, 30 мс при 230 В переменного тока; при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение для IRM-60-48ST |
| Диапазон входного напряжения | 85–305 В переменного тока |
| Диапазон частоты сети | 47–440 Гц |
| КПД типовое | 91% |
| Пусковой ток типовой | 60 А при 230 В переменного тока; холодный старт |
| Потребляемый ток | 0,9 А при 277 В переменного тока |
| Ток утечки | < 0,25 мА при 277 В переменного тока |
| Потребление без нагрузки | < 0,15 Вт |
Защита
| Параметр | Значение для IRM-60-48ST |
| Перегрузка | 115%–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Импульсный режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 52,5–64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Условия эксплуатации и окружающая среда
| Параметр | Значение для IRM-60-48ST |
| Рабочая влажность | 20–90% относительной влажности, без конденсации |
| Рабочая температура | от -30 до +85 °C |
| Температура и влажность хранения | от -40 до +85 °C, 10–95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | Для исполнения Blank: 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; для исполнения ST: 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | Групповая пайка: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
| Рабочая высота | 2000 м |
Электромагнитная совместимость
| Параметр | Значение для IRM-60-48ST |
| Эмиссия по проводимым помехам | Class B |
| Эмиссия по излучаемым помехам | Class B |
| Гармонические составляющие тока | Class A |
| Фликер напряжения | Соответствует BS EN/EN61000-3-3 |
| ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость | Уровень 4, 2 кВ/линия-фаза, критерий A |
| Переходные процессы/EFT | Уровень 3, критерий A |
| Сурж | Уровень 3, критерий A |
| Кондуктивная восприимчивость | Уровень 3, критерий A |
| Магнитное поле | Уровень 4, критерий A |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Безопасность и изоляция
| Параметр | Значение для IRM-60-48ST |
| Испытательное напряжение изоляции | Вход-выход: 4,2 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 62368-1: OVC III до 2000 м; IEC/EN 60335-1: OVC II |
| Стандарты безопасности | IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV EN62368-1, EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
Надежность, габариты и упаковка
| Параметр | Значение для IRM-60-48ST |
| MTBF | 6433,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 1226,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 109 × 52 × 33,5 мм |
| Масса | 0,228 кг |
| Упаковка | 50 шт. / 12,4 кг / 0,56 CUFT |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Снижение допустимой мощности по температуре окружающей среды для безвентиляторных моделей составляет 3,5% на 1000 м, для моделей с вентилятором — 5% на 1000 м при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как независимый узел, однако конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
