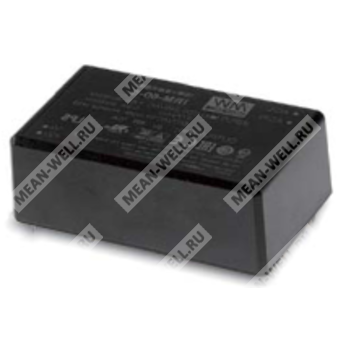

IRM-60-5 - модульный источник питания AC/DC мощностью 60 Вт для печатного монтажа, предназначенный для питания промышленной электроники.
Расшифровка партномера
| Партномер |
Расшифровка |
| IRM |
Серия компактных модульных источников питания Mean Well |
| 60 |
Номинальная мощность 60 Вт |
| 5 |
Выходное напряжение 5 В постоянного тока |
Краткое описание
IRM-60-5 — миниатюрный AC/DC источник питания мощностью 60 Вт, предназначенный для монтажа на печатную плату или в исполнении с винтовыми клеммами. Модуль рассчитан на универсальный вход 85–305 В переменного тока, обеспечивает выход 5 В постоянного тока и ориентирован на применение в промышленной аппаратуре, оборудовании автоматизации и компактных электронных устройствах.
Особенности
- Компактный размер: 3,43" × 2,05".
- Исполнение для монтажа на печатную плату или с винтовыми клеммами.
- Универсальный вход 85–305 В переменного тока.
- Потребление без нагрузки менее 0,15 Вт.
- ЭМС класса B без дополнительных компонентов.
- Широкий рабочий температурный диапазон: от −30 до +85 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет естественной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Соответствие требованиям LPS, кроме версии на 5 В.
- 3 года гарантии.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-60-5 относится к серии IRM-60 — компактных модульных источников питания переменного/постоянного тока мощностью 60 Вт. Конструкция предназначена для непосредственного монтажа на печатную плату и допускает также вариант исполнения с винтовыми клеммами. В изделии применяются пластиковый корпус с классом горючести 94V-0 и заливка компаундом на основе силикона, что повышает теплоотвод и устойчивость к внешним воздействиям.
Версия на 5 В рассчитана на ток до 10 А и обеспечивает высокую эффективность при малой мощности холостого хода. Серия соответствует требованиям по электромагнитной совместимости класса B, что позволяет применять изделие в электронной аппаратуре без дополнительных внешних фильтрующих компонентов в типовых условиях применения.
Параметры выходной части
| Параметр |
IRM-60-5 |
| Выходное напряжение |
5 В |
| Номинальный ток |
10 А |
| Диапазон тока |
0–10 А |
| Номинальная мощность |
50 Вт |
| Пульсации и шум |
80 мВ п-п |
| Допуск по выходному напряжению |
±2,5% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, нарастания |
1000 мс, 30 мс при 230 В переменного тока; 2000 мс, 30 мс при 115 В переменного тока при полной нагрузке |
| Время удержания |
50 мс при 230 В переменного тока; 12 мс при 115 В переменного тока при полной нагрузке |
Параметры входной части
| Параметр |
Значение |
| Диапазон входного напряжения |
85–305 В переменного тока |
| Диапазон частоты |
47–440 Гц |
| КПД, типовое значение |
84% |
| Пусковой ток, типовое значение |
30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Входной ток, типовое значение |
1,8 А при 115 В переменного тока; 1,0 А при 230 В переменного тока; 0,9 А при 277 В переменного тока |
| Потребление без нагрузки |
< 0,15 Вт |
| Ток утечки |
< 0,25 мА при 277 В переменного тока |
Защита
| Параметр |
Значение |
| Перегрузка |
115–160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,25–6,75 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание |
Защита имеется |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая влажность |
20–90% RH, без конденсации |
| Рабочая температура |
от −30 до +85 °C, см. кривую снижения мощности |
| Температура хранения и влажность |
от −40 до +85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0–50 °C) |
| Вибрация |
Версия на печатную плату: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Вибрация |
Версия с винтовыми клеммами: 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки |
Групповая пайка: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
| Рабочая высота |
2000 м |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
--- |
Помехоустойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное излучение |
BS EN/EN61000-4-3 |
Уровень 3, критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, критерий A |
| Скачки напряжения |
BS EN/EN61000-4-5 |
Уровень 2, 4 кВ L-N, критерий A |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 3, критерий A |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Безопасность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход-выход: 4,2 кВ переменного тока |
| Сопротивление изоляции |
Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC III, высота до 2000 м; IEC/EN 60335-1: OVC II |
| Класс изоляции |
II |
| Стандарты безопасности |
IEC62368-1, IEC61558-1/-2-16, UL62368-1, TUV EN62368-1, EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
6433,3 тыс. ч, Telcordia SR-332 (Bellcore); 1226,3 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты, исполнение на печатную плату |
87 × 52 × 29,5 мм |
| Габариты, исполнение с винтовыми клеммами |
109 × 52 × 33,5 мм |
| Масса, исполнение на печатную плату |
0,195 кг |
| Масса, исполнение с винтовыми клеммами |
0,228 кг |
| Упаковка, исполнение на печатную плату |
60 шт. / 12,7 кг / 0,94 CUFT |
| Упаковка, исполнение с винтовыми клеммами |
50 шт. / 12,4 кг / 0,56 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Источник питания рассматривается как независимый узел, однако конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
