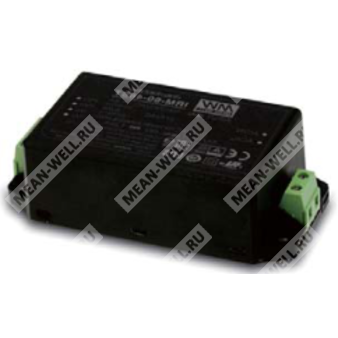

IRM-60-5ST - компактный модульный источник питания AC/DC на 5 В для промышленной электроники и монтажа на печатную плату.
Расшифровка партномера
| IRM |
Серия компактных AC/DC модульных источников питания Mean Well |
| 60 |
Номинальная мощность 60 Вт |
| 5 |
Выходное напряжение 5 В постоянного тока |
| ST |
Исполнение со винтовыми клеммами |
Назначение
IRM-60-5ST представляет собой AC/DC источник питания модульного типа для монтажа на печатную плату, предназначенный для преобразования универсального сетевого переменного напряжения в стабилизированное низковольтное постоянное напряжение 5 В. Изделие ориентировано на промышленную автоматизацию, электронную аппаратуру, механическое оборудование и ручные электронные устройства.
Особенности
- Компактное исполнение.
- Монтаж на печатную плату или винтовое клеммное подключение.
- Универсальный вход 85–305 В переменного тока.
- Потребление холостого хода менее 0,15 Вт.
- Соответствие требованиям по электромагнитной совместимости класса B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Поддержка установки в системах, соответствующих требованиям LPS, кроме исполнения на 5 В.
Расшифровка параметров по таблице исполнения
| IRM-60-5ST |
Модель серии IRM-60, выход 5 В, исполнение с винтовыми клеммами |
Параметры выхода
| Номинальное выходное напряжение |
5 В |
| Номинальный выходной ток |
10 А |
| Диапазон выходного тока |
0–10 А |
| Номинальная мощность |
50 Вт |
| Пульсации и шум, максимум |
80 мВ п-п |
| Допуск выходного напряжения |
±2,5% |
| Линийная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, нарастания |
1000 мс, 30 мс при 230 В переменного тока; 2000 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания |
50 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Параметры входа
| Диапазон входного напряжения |
85–305 В переменного тока |
| Диапазон частоты сети |
47–440 Гц |
| КПД, типовое значение |
84% |
| Пусковой ток, типовое значение |
30 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Потребляемый ток, типовое значение |
1,8 А при 115 В переменного тока; 1,0 А при 230 В переменного тока; 0,9 А при 277 В переменного тока |
| Потребление без нагрузки |
менее 0,15 Вт |
Защита
| Перегрузка |
115–160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
5,25–6,75 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание |
Защита предусмотрена |
Эксплуатационные параметры
| Рабочая влажность |
20–90% RH, без конденсации |
| Рабочая температура |
-30…+85 °C, с учётом кривой снижения нагрузки |
| Температура хранения и влажность |
-40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
Вид B: 10–500 Гц, 2G, 10 мин/цикл, в течение 60 минут по осям X, Y, Z |
| Вибрация |
Вид ST: 10–500 Гц, 5G, 10 мин/цикл, в течение 60 минут по осям X, Y, Z |
| Рабочая высота |
2000 м |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход-выход |
4,2 кВ переменного тока |
| Сопротивление изоляции вход-выход |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки |
менее 0,25 мА при 277 В переменного тока |
ЭМС и помехоустойчивость
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонический ток |
BS EN/EN61000-3-2, класс A |
| Колебание напряжения |
BS EN/EN61000-3-3 |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость |
BS EN/EN61000-4-3, уровень 3, критерий A |
| Электрические быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 3, критерий A |
| Скачки напряжения |
BS EN/EN61000-4-5, уровень 4: 2 кВ L-N, критерий A |
| Проводимые помехи |
BS EN/EN61000-4-6, уровень 3, критерий A |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11: более 95% провал 0,5 периода; 30% провал 25 периодов; более 95% прерывание 250 периодов |
Надёжность, размеры и упаковка
| MTBF |
6433,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1226,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
87 × 52 × 29,5 мм |
| Масса |
0,195 кг |
| Упаковка |
60 шт. / 12,7 кг / 0,94 куб. футов |
Исполнения и механические данные
| Тип исполнения |
Винтовые клеммы |
| Обозначение корпуса |
IRM60 |
| Диаметр выводов AC/L, AC/N |
1 мм |
| Диаметр выводов +V, -V |
2 мм |
| Монтажные отверстия |
4 отверстия Ø3,5 мм |
Соответствие стандартам безопасности
| Стандарты безопасности |
IEC62368-1, IEC61558-1/-2-16, UL62368-1, TÜV EN62368-1, EN60335-1, BS EN/EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III; IEC/EN/UL 62368-1: OVC III; IEC/EN 60335-1: OVC II |
| Класс изоляции |
II |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линийную стабилизацию и стабилизацию по нагрузке.
4. Для моделей без вентилятора при высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м.
5. Для систем с вентилятором снижение допустимой температуры окружающей среды составляет 5 °C на 1000 м при высоте эксплуатации более 2000 м.
6. Источник питания рассматривается как независимое устройство, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы требованиям ЭМС.
