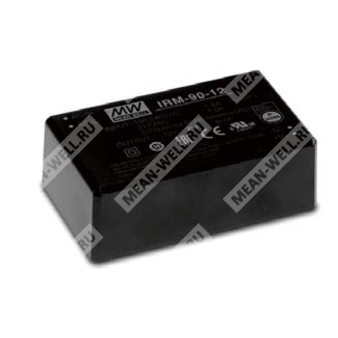

IRM-90-12 - 90-ваттный AC/DC модульный источник питания для печатного монтажа с универсальным входом и встроенными защитами.
Расшифровка партномера
| Партномер | Значение |
| IRM | Серия компактных промышленных модулей источника питания Mean Well |
| 90 | Номинальная мощность 90 Вт |
| 12 | Выходное напряжение 12 В |
| ST | Вариант исполнения со винтовыми клеммами; для базовой версии без суффикса применяется монтаж на печатную плату |
Краткое описание
IRM-90-12 относится к серии компактных AC/DC модулей промышленного назначения, предназначенных для преобразования сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 12 В постоянного тока. Модуль рассчитан на печатный монтаж, имеет малые габариты, низкое потребление без нагрузки, встроенный EMI-фильтр и полный набор защит, что делает его применимым в промышленной электронике, автоматике и встраиваемых устройствах.
Особенности
- Компактное исполнение 3.43" × 2.05".

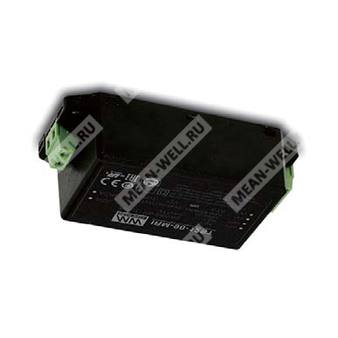

- Монтаж на печатную плату; также доступна версия со винтовыми клеммами.
- Универсальный вход 80–305 В переменного тока.
- Потребление без нагрузки менее 0.3 Вт.
- Соответствие классу излучаемых помех BS EN/EN55032 Class B без дополнительных компонентов.
- Широкий рабочий температурный диапазон: от -30 до +85 °C.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Допустимая рабочая высота до 4000 м.
- Пиковая нагрузка 100 Вт в течение 10 с.
- Срок службы, заявленный производителем: 3 года.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование заводской автоматизации.
- Портативные электронные устройства.
Описание
IRM-90-12 — это 90-ваттный миниатюрный AC/DC модульный источник питания размером 87 × 52 × 29.5 мм, предназначенный для монтажа на печатную плату и прямой пайки в состав аппаратуры промышленной и электронной автоматики. Диапазон входного напряжения 80–305 В позволяет применять изделие в широком спектре сетевых условий. Корпус из трудногорючего пластика класса 94V-0, заливка компаундом на основе силикона и безвентиляторное исполнение обеспечивают повышенную стойкость к вибрации, пыли и влаге, а также эффективный тепловой режим.
Высокий КПД до 92% и крайне низкое потребление в режиме холостого хода менее 0.3 Вт делают модуль пригодным для систем с повышенными требованиями к энергоэффективности. Интегрированный EMI-фильтр и соответствие стандарту BS EN/EN55032 Class B упрощают применение в конечной аппаратуре. Серия построена по классу II без заземляющего контакта и предназначена для снижения уровня электромагнитных помех во встроенных решениях.
Расшифровка партномера в табличной форме
| Элемент обозначения | Расшифровка |
| IRM | Серия IRM — компактные промышленные AC/DC модули |
| 90 | Номинальная мощность 90 Вт |
| 12 | Выходное напряжение 12 В |
Электрические параметры
| Параметр | Значение для IRM-90-12 |
| Выходное напряжение | 12 В |
| Пиковый ток в течение 10 с | 7.37 А |
| Выходной ток при конвекционном охлаждении | 6.7 А |
| Номинальная мощность | 80.4 Вт |
| Пиковая мощность в течение 10 с | 88.4 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC |
| Время удержания | 30 мс при 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80–305 В AC, 113–431 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД типовой | 92% |
| Входной ток | 1.9 А при 115 В AC; 1.1 А при 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 65 А при 230 В AC, холодный старт |
| Потребление без нагрузки | < 0.3 Вт |
Защиты
| Параметр | Характеристика |
| Перегрузка | 115%–160% от номинальной выходной мощности; режим защелкивания отсутствует, восстановление автоматически после устранения аварии |
| Перенапряжение | 12.6–16.2 В; отключение выходного напряжения с последующим повторным запуском |
| Перегрев | Отключение выходного напряжения с последующим повторным запуском |
| Короткое замыкание | Защита реализована |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+85 °C, с учетом дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация | Стандарт B: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Вибрация | Стандарт ST: 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 2000 м без дополнительных требований; выше 2000 м требуется дерейтирование 3.5 °C/1000 м для безвентиляторных моделей |
Электромагнитная совместимость
| Параметр | Уровень / стандарт |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное поле | Уровень 3, критерий A |
| Быстрые переходные процессы | Уровень 3, критерий A |
| Импульсные помехи | Уровень 4, 2 кВ L-N, критерий A |
| Кондуктивная помехоустойчивость | Уровень 3, критерий A |
| Магнитное поле | Уровень 4, критерий A |
| Провалы и прерывания напряжения | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | 4 кВ AC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 0.25 мА при 240 В AC |
| Класс изоляции | II |
Надежность, ресурс и конструкция
| Параметр | Значение |
| MTBF | 5088.4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 609.9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Схема преобразования | Частота преобразования 70 кГц |
| Охлаждение | Свободная конвекция воздуха |
Размеры и масса
| Исполнение | Размеры | Масса |
| Монтаж на печатную плату | 87 × 52 × 29.5 мм | 0.197 кг |
| Со винтовыми клеммами | 109 × 52 × 33.5 мм | 0.219 кг |
Упаковка
| Исполнение | Количество в упаковке | Масса брутто | Объем упаковки |
| Монтаж на печатную плату | 60 шт. | 11.8 кг | 0.94 CUFT |
| Со винтовыми клеммами | 50 шт. | 12 кг | 0.56 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пиковая нагрузка допускается максимум 33% от времени в пределах каждого 30-секундного интервала. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0.1 мкФ + 47 мкФ.
- Допуск включает допуск настройки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование. Необходимо учитывать график дерейтирования.
- Ток утечки измеряется от первичной стороны входа до выходной DC-цепи.
- Для высот эксплуатации более 2000 м температурное дерейтирование составляет 3.5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
