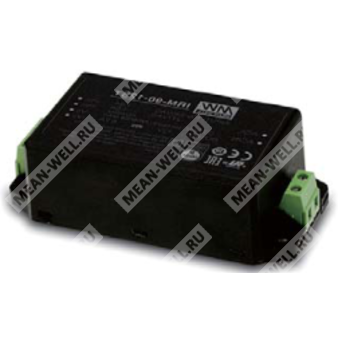

IRM-90-12ST
IRM-90-12ST - сетевой AC-DC источник питания 12 В для промышленной аппаратуры с винтовыми клеммами.
Назначение и краткое описание
IRM-90-12ST представляет собой миниатюрный импульсный модульный источник питания переменного/постоянного тока мощностью 90 Вт, предназначенный для установки в составе промышленной, автоматизационной и электронной аппаратуры. Исполнение ST означает вариант со винтовыми клеммами. Модуль рассчитан на широкий диапазон входного напряжения 80…305 В переменного тока либо 113…431 В постоянного тока, обеспечивает выходное напряжение 12 В и ориентирован на работу с естественным воздушным охлаждением.
Конструкция выполнена как законченный встроенный источник питания с универсальным входом, встроенным EMI-фильтром, защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, а также с соответствием требованиям безопасности и EMC для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| IRM | Серия встроенных AC-DC модулей питания Mean Well |
| 90 | Номинальная мощность 90 Вт |
| 12 | Выходное напряжение 12 В |
| ST | Исполнение со винтовыми клеммами |
Особенности
- Компактные габариты 3.43" × 2.05".
- Вариант монтажа на печатную плату или с винтовыми клеммами.
- Универсальный вход 80…305 В переменного тока.
- Потребление без нагрузки менее 0,3 Вт.
- Соответствие EMC: BS EN/EN55032 класс B без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Допустимая высота эксплуатации до 4000 м.
- Пиковая перегрузочная способность 100 Вт в течение 10 с.
- Срок службы по MTBF, указанный в документе, на уровне сотен тысяч часов.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-90-12ST — это 90-ваттный миниатюрный AC-DC модуль питания типоразмера 87 × 52 × 29,5 мм. Он предназначен для пайки или подключения через винтовые клеммы в составе различных электронных и промышленных устройств. Модуль допускает универсальный диапазон сетевого напряжения 80…305 В AC, что позволяет применять его в сетях разных регионов без переключения входа.
Корпус выполнен из пластика класса 94V-0, залит силиконовым компаундом, что улучшает отвод тепла, повышает устойчивость к вибрации до 2G и обеспечивает базовую защиту от пыли и влаги. Высокий КПД до 93% и крайне малое потребление холостого хода делают изделие пригодным для низкопотребляющей электроники. Модуль имеет встроенную EMI-фильтрацию, что позволяет соответствовать требованиям BS EN/EN55032 класс B. Серия IRM-90 соответствует требованиям к компактным встроенным источникам питания для промышленной и бытовой аппаратуры.
Таблица расшифровки параметров по исполнению IRM-90-12ST
| Параметр | Значение |
|---|---|
| Серия | IRM-90 |
| Выходное напряжение | 12 В |
| Исполнение | ST, винтовые клеммы |
| Номинальная мощность | 90 Вт |
Выходные параметры
| Параметр | IRM-90-12ST |
|---|---|
| Номинальное выходное напряжение | 12 В |
| Пиковый ток, 10 с | 7,37 А |
| Конвекционный режим | 6,7 А |
| Номинальная мощность | 80,4 Вт |
| Пиковая мощность, 10 с | 88,4 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 80…305 В переменного тока; 113…431 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовое | 92% |
| Входной ток типовой | 1,9 А при 115 В AC; 1,1 А при 230 В AC |
| Пусковой ток типовой | 30 А при 115 В AC; 65 А при 230 В AC |
| Потребление без нагрузки | менее 0,3 Вт |
| Время установки и нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 30 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
| Эффективность при 12 В | 92% |
Защиты
| Защита | Реализация |
|---|---|
| Перегрузка | 115…160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 12,6…16,2 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Защита по схеме short circuit |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+85 °C, с учётом дерейтирования |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | до 2000 м по таблице спецификации; в описании серии указано до 4000 м |
Безопасность и EMC
| Параметр | Значение |
|---|---|
| Стандарты безопасности | IEC62368-1, IEC60335-1, Dekra BS EN/EN60335-1, BS EN/EN62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P–O/P: 4 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | менее 0,25 мА при 240 В AC |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Пульсация напряжения сети | BS EN/EN61000-3-3 |
| Иммунитет к ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Иммунитет к RF-полю | BS EN/EN61000-4-3, уровень 3, критерий A |
| Иммунитет к EFT | BS EN/EN61000-4-4, уровень 3, критерий A |
| Иммунитет к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 4, 2 кВ L-N, критерий A |
| Иммунитет к кондуктивным помехам | BS EN/EN61000-4-6, уровень 3, критерий A |
| Иммунитет к магнитному полю | BS EN/EN61000-4-8, уровень 4, критерий A |
| Иммунитет к провалам и прерываниям | BS EN/EN61000-4-11, >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
МТBF
| Показатель | Значение |
|---|---|
| MTBF | 5088,4 тыс. ч, Telcordia SR-332 (Bellcore); 609,9 тыс. ч, MIL-HDBK-217F (25 °C) |
Размеры и исполнение
| Параметр | Значение |
|---|---|
| Исполнение | IRM-90-xxST, винтовые клеммы |
| Габариты | 109 × 52 × 33,5 мм |
| Масса | 0,219 кг |
| Типоразмер корпуса | Case No. IRM60 |
Упаковка
| Параметр | Значение |
|---|---|
| Количество в упаковке | 50 шт. |
| Масса упаковки | 12 кг |
| Объём упаковки | 0,56 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Максимальный режим перегрузки 33% допускается не более 10 с в каждом интервале 30 с; средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтирование; необходимо учитывать кривую снижения нагрузки.
- Ток утечки измеряется от первичного входа к DC-выходу.
- Для высоты выше 2000 м температурное дерейтирование составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источники питания серии рассматриваются как компоненты для установки в конечное оборудование; конечное изделие должно повторно подтверждать соответствие директивам EMC.
- Режим пайки волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум.
