IRM-90-15 - 90-ваттный AC-DC модульный источник питания для промышленной аппаратуры с универсальным входом и защитами.
Расшифровка партномера
| Обозначение | Расшифровка |
| IRM | Серия компактных высоконадежных модулей питания Mean Well IRM |
| 90 | Номинальная мощность 90 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и общая характеристика
IRM-90-15 представляет собой компактный модульный AC-DC источник питания мощностью 90 Вт с монтажом на печатную плату или в исполнении с винтовыми клеммами, предназначенный для промышленной электроники, автоматизации и встраиваемых систем.
Устройство выполнено по схеме с универсальным входом 80...305 В переменного тока или 113...431 В постоянного тока, обеспечивает гальваническую развязку, высокий КПД и малое потребление без нагрузки.
Особенности
- Компактное исполнение 3.43" × 2.05".
- Монтаж на печатную плату или исполнение с винтовыми клеммами.
- Универсальный вход 80...305 В AC.
- Потребление без нагрузки менее 0.3 Вт.
- Соответствие требованиям по электромагнитной совместимости без дополнительных компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Класс изоляции II.
- Категория перенапряжения III.
- Высота эксплуатации до 4000 м.
- Пиковая мощность 100 Вт в течение 10 с.
- Выходная развязка и встроенные цепи EMI-фильтрации.
Описание
IRM-90-15 — это миниатюрный модульный источник питания AC-DC мощностью 90 Вт в корпусе 87 × 52 × 29.5 мм, предназначенный для пайки на печатную плату или установки с винтовыми клеммами. Изделие рассчитано на универсальное сетевое питание и подходит для широкого спектра электронного и промышленного оборудования.
Корпус выполнен из пластика с классом воспламеняемости 94V-0, залит компаундом на основе силикона. Такая конструкция улучшает тепловой режим, повышает стойкость к вибрации до 2G и обеспечивает базовую защиту от пыли и влаги. Высокий КПД до 93% и крайне малое потребление без нагрузки менее 0.3 Вт позволяют применять модуль в энергосберегающих системах.

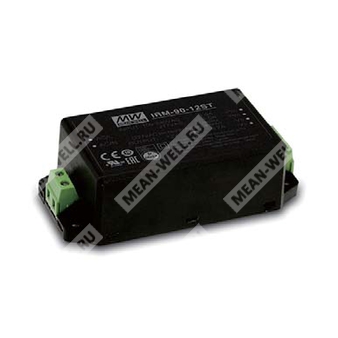

Серия IRM-90 реализует конструкцию класса II, не имеет вывода защитного заземления и содержит встроенные компоненты для подавления электромагнитных помех, что облегчает применение в оборудовании, чувствительном к ЭМС. Помимо исполнения для монтажа на печатную плату серия доступна в варианте с винтовыми клеммами.
Области применения
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Ручные электронные устройства.
Выходные параметры
| Параметр | IRM-90-15 |
| Номинальное выходное напряжение | 15 В |
| Ток нагрузки при пиковой мощности, 10 с | 6.23 А |
| Номинальный ток при конвекционном охлаждении | 5.67 А |
| Номинальная мощность | 85.05 Вт |
| Пиковая мощность, 10 с | 93.5 Вт |
| Пульсации и шум, макс. | 150 мВп-п |
| Допуск выходного напряжения | ±2.0% |
| Регулирование по линии | ±0.5% |
| Регулирование по нагрузке | ±0.5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80...305 В AC; 113...431 В DC |
| Диапазон входной частоты | 47...63 Гц |
| КПД, тип. | 92.5% |
| Входной ток, тип. | 1.9 А при 115 В AC; 1.1 А при 230 В AC |
| Пусковой ток, тип. | 30 А при 115 В AC; 65 А при 230 В AC |
| Потребление без нагрузки | Менее 0.3 Вт |
Параметры защиты
| Функция защиты | Реализация |
| Перегрузка | 115%...160% от номинальной выходной мощности; режим hiccup; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 12.6...16.2 В; отключение выходного напряжения с последующим автоматическим восстановлением |
| Перегрев | Отключение выходного напряжения с последующим автоматическим восстановлением |
| Короткое замыкание | Да, в составе защиты; режим восстановления после устранения аварии |
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -30...+85 °C, с учетом дерating curve |
| Температура хранения | -40...+85 °C |
| Температурный коэффициент | ±0.03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 2000 м без дополнительных условий; для высоты более 2000 м требуется температурное снижение нагрузки |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки, макс. | < 0.25 мА при 240 В AC |
| Класс защиты | Класс II |
| Категория перенапряжения | III |
ЭМС
| Параметр | Уровень / стандарт |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт, критерий A |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 4: 2 кВ L-N, критерий A |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 3, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Эмиссия помех
| Параметр | Норма |
| Проводимые помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
Стандарты безопасности
| Стандарт | Статус |
| IEC62368-1 | Соответствует |
| IEC60335-1 | Соответствует |
| UL62368-1 | Одобрено |
| TUV BS EN/EN62368-1 | Одобрено |
| EAC TP TC 004 | Одобрено |
| BS EN/EN60335-1 | Одобрено |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 5088.4 тыс. ч, минимум по Telcordia SR-332 (Bellcore); 609.9 тыс. ч, минимум по MIL-HDBK-217F (25 °C) |
| Габариты, исполнение на печатную плату | 87 × 52 × 29.5 мм |
| Габариты, исполнение с винтовыми клеммами | 109 × 52 × 33.5 мм |
| Масса, исполнение на печатную плату | 0.197 кг |
| Масса, исполнение с винтовыми клеммами | 0.219 кг |
| Упаковка, исполнение на печатную плату | 60 шт.; 11.8 кг; 0.94 куб. фута |
| Упаковка, исполнение с винтовыми клеммами | 50 шт.; 12 кг; 0.56 куб. фута |
Условия монтажа и пайки
| Параметр | Значение |
| Пайка волной | 265 °C, 5 с макс. |
| Ручная пайка | 390 °C, 3 с макс. |
| Монтаж | На печатную плату или с винтовыми клеммами |
Примечания
| № | Содержание |
| 1 | Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Максимальная скважность 33% в каждом интервале 30 с. Средняя выходная мощность не должна превышать номинальную. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельного соединения конденсаторов 0.1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтингa. |
| 6 | Ток утечки измерялся от первичного входа к выходу постоянного тока. |
| 7 | При высоте эксплуатации более 2000 м температурное снижение нагрузки составляет 3.5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 8 | Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
