Особенности
Компактный размер 3,43" x 2,05"
Версия для монтажа на печатную плату, на шасси или с винтовыми клеммами
Универсальный вход 80~305 В переменного тока
Потребление мощности без нагрузки менее 0,3 Вт
Соответствие электромагнитной совместимости BS EN EN55032, класс B, без дополнительных компонентов
Широкий рабочий температурный диапазон: от -30 до +80°C
Охлаждение свободной конвекцией воздуха
Класс изоляции II
Категория перенапряжения III
Рабочая высота до 4000 метров (см. примечание 7)
Пиковая мощность 100 Вт (10 секунд)
Применение
Промышленное электротехническое оборудование
Механическое оборудование
Оборудование автоматизации производственных процессов
Портативные электронные устройства
Описание

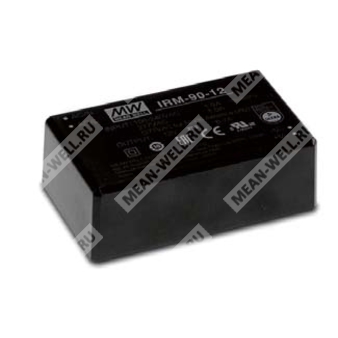

IRM-90 представляет собой миниатюрный (87*52*29,5 мм) импульсный источник питания типа AC-DC для монтажа на печатную плату, готовый к пайке на печатные платы различных видов электронных приборов или промышленного автоматизированного оборудования. Данный продукт допускает универсальный диапазон входного напряжения 80~305 В переменного тока. Корпус изготовлен из пластика с классом горючести 94V-0 и залит силиконом для улучшения теплоотвода и увеличения устойчивости к вибрациям до 2~5G в зависимости от модели; кроме того, пыле- и влагозащищенность обеспечивают базовую защиту от пыли и влаги.
Высокий КПД до 93% и крайне низкое энергопотребление при отсутствии нагрузки — менее 0,3 Вт — позволяют IRM-90 соответствовать международным требованиям к энергопотреблению электроники. Вся серия выполнена по классу II (без контакта с корпусом заземления), в состав входят встроенные компоненты фильтрации ЭМС, что позволяет устройству соответствовать классу B по BS EN EN55032; усовершенствованные средства для электромагнитной совместимости обеспечивают защиту конечной аппаратуры от внешних помех. Помимо версии для монтажа на печатную плату, серия IRM-90 также выпускается во варианте с винтовыми клеммами (ST).
Cпецификация
Модель: IRM-90-15ST
Выходные параметры
Напряжение постоянного тока: 15 В
Ток (пиковый, 10 сек.): 6,23 А
Ток (конвекция): 5,67 А
Номинальная мощность (конвекция): 85,05 Вт
Номинальная мощность (пиковый, 10 сек.): 93,5 Вт
Пульсации и шум (макс.): 150 мВ
Допустимое отклонение напряжения: ±2,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±0,5%
Время готовности, время нарастания напряжения: 1000 мс, 30 мс / 230 В переменного тока; 1000 мс, 30 мс / 115 В переменного тока при полной нагрузке
Время удержания напряжения (типовое): 30 мс / 230 В переменного тока; 10 мс / 115 В переменного тока при полной нагрузке
Входные параметры
Диапазон входного напряжения: 80~305 В переменного тока, 113~431 В постоянного тока
Частотный диапазон: 47~63 Гц
КПД (типовой): 92,5%
Потребляемый ток AC (типовой): 1,1 А при 230 В переменного тока
Стартовый ток (типовой): Холодный запуск 30 А / 115 В переменного тока, 65 А / 230 В переменного тока
Ток утечки (макс.): менее 0,25 мА / 240 В переменного тока
Защита
Перегрузка: 115%~160% номинальной выходной мощности, режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения причины
Сверхнапряжение: 15,8~20,3 В; защита путем отключения выходного напряжения, восстановление при повторном включении
Перегрев: защита путем отключения выходного напряжения, восстановление при повторном включении
Окружающая среда
Рабочая влажность: 20~90% относительной влажности (без конденсации)
Рабочий температурный диапазон: -30~+80°C (см. график убывания мощности)
Температура хранения: -40~+85°C
Температурный коэффициент: ±0,03%/°C (0~50°C)
Вибрация: 10~500 Гц, 5G, по 10 минут на цикл, испытание по каждому из трех (X, Y, Z) направлений в течение 60 минут
Безопасность и электромагнитная совместимость
Рабочая высота: III категория перенапряжения; EN62368-1; высота до 2000 метров
Нормы безопасности: IEC62368-1, IEC60335-1, Dekra BS EN/EN60335-1, BS EN/EN62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004
Испытательное напряжение: вход/выход: 4 кВ переменного тока
Сопротивление изоляции: вход/выход: 100 МОм / 500 В постоянного тока, 25°C / 70% относительной влажности
Электромагнитная эмиссия:
-Проводимые помехи: BS EN EN55032 (CISPR32), BS EN/EN55014-1 — Класс B
-Излучаемые помехи: BS EN EN55032 (CISPR32), BS EN/EN55014-1 — Класс B
-Гармонические составляющие: BS EN/EN61000-3-2 — Класс A
-Мерцание напряжения: BS EN/EN61000-3-3
Иммунитет к помехам:
-Электростатические разряды: BS EN/EN61000-4-2 — Уровень 3, 8 кВ по воздуху; Уровень 2, 4 кВ контакт, критерий A
-Устойчивость к радиочастотному полю: BS EN/EN61000-4-3 — Уровень 3, критерий A
-Импульсы высокой энергии: BS EN/EN61000-4-4 — Уровень 3, критерий A
-Иммунитет к перенапряжениям: BS EN/EN61000-4-5 — Уровень 4, 2 кВ линия-нуль, критерий A
-Устойчивость к проводимым помехам: BS EN/EN61000-4-6 — Уровень 3, критерий A
-Устойчивость к магнитному полю промышленной частоты: BS EN/EN61000-4-8 — Уровень 4, критерий A
-Провалы и перерывы напряжения: BS EN/EN61000-4-11 — Более 95% (провал) на 0,5 периода, 30% (провал) на 25 периодов, более 95% (перерыв) на 250 периодов
Среднее время наработки на отказ и механические параметры
Средняя наработка на отказ (MTBF): 5088,4 тыс. часов по Telcordia SR-332 (Bellcore); 609,9 тыс. часов по MIL-HDBK-217F (25°C)
Габариты: стиль винтовых клемм: 109*52*33,5 мм (Д*Ш*В)
Упаковка: стиль винтовых клемм: 0,219 кг; 50 шт. / 12 кг / 0,56 куб. фута
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
2. Максимальный рабочий цикл 33% в рамках каждого 30-секундного интервала. Средняя выходная мощность не должна превышать номинальную.
3. Пульсации и шум измерены при ширине полосы пропускания 20 МГц с использованием 12-дюймовой скрученной пары проводников и параллельного конденсатора 0,1 мкФ и 47 мкФ.
4. Отклонение включает: установочное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
5. Необходимо учитывать снижение выходной мощности при пониженном входном напряжении. Обратитесь к графику убывания по мощности.
6. Ток утечки измерен от входа (переменного тока) до выхода (постоянного тока).
7. При эксплуатации выше 2000 м без использования вентилятора коэффициент убывания составляет 3,5°C/1000 м, с вентилятором — 5°C/1000 м.
