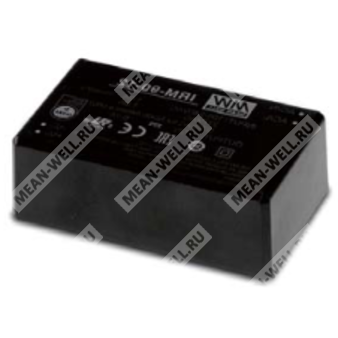

IRM-90-24
IRM-90-24 - компактный AC-DC источник питания на 24 В для промышленной аппаратуры с универсальным входом и встроенными защитами.
Назначение
IRM-90-24 представляет собой миниатюрный импульсный AC-DC модуль мощностью 90 Вт для монтажа на печатную плату или в исполнении с винтовыми клеммами. Модуль рассчитан на преобразование сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В и применяется в промышленном, автоматизированном и электронном оборудовании.
Расшифровка партномера
| Обозначение | Расшифровка |
| IRM | Серия промышленных AC-DC модулей питания Mean Well |
| 90 | Номинальная мощность серии 90 Вт |
| 24 | Выходное напряжение 24 В |
Основные особенности
- Компактный размер: 87 × 52 × 29,5 мм для исполнения на печатную плату.
- Универсальный вход 80 ~ 305 В переменного тока.
- Мощность без нагрузки: менее 0,3 Вт.
- Высокий КПД до 93%.
- Соответствие требованиям по ЭМС без дополнительных внешних компонентов.
- Широкий диапазон рабочей температуры: от -30 до +85 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Категория перенапряжения III.
- Допускается работа на высоте до 4000 м.
- Пиковая перегрузочная способность: 100 Вт в течение 10 секунд.
- Доступно исполнение для монтажа на печатную плату и исполнение с винтовыми клеммами.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание
IRM-90-24 относится к серии высоконадёжных зелёных промышленных модулей питания IRM-90. Это готовый к пайке источник питания для установки на печатную плату различных электронных и промышленных устройств. Серия рассчитана на универсальное сетевое питание, обладает высокой энергетической эффективностью и низким энергопотреблением на холостом ходу.
Конструкция выполнена в миниатюрном корпусе с заливкой компаундом на основе силикона, что повышает стойкость к вибрации, улучшает теплоотвод и обеспечивает дополнительную защиту от пыли и влаги. Модуль имеет встроенный EMI-фильтр, что позволяет удовлетворять требования по электромагнитной совместимости. Для серии предусмотрены исполнения на печатную плату и с винтовыми клеммами.
Параметры
Выход
| Параметр | Значение для IRM-90-24 |
| Выходное напряжение | 24 В |
| Пиковый ток 10 секунд | 4,13 А |
| Ток при конвекционном охлаждении | 3,75 А |
| Номинальная мощность | 90 Вт |
| Пиковая мощность 10 секунд | 99 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80 ~ 305 В переменного тока, 113 ~ 431 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, типовое значение | 93% |
| Входной ток, типовое значение | 1,9 А при 115 В переменного тока; 1,1 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 30 А при 115 В переменного тока; 65 А при 230 В переменного тока |
| Время установления и нарастания | 1000 мс, 30 мс при 230 В переменного тока; 1000 мс, 30 мс при 115 В переменного тока на полной нагрузке |
| Время удержания | 30 мс при 230 В переменного тока; 10 мс при 115 В переменного тока на полной нагрузке |
| Потребление без нагрузки | менее 0,3 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 115% ~ 160% от номинальной выходной мощности; режим ограничения с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 25,2 ~ 32,4 В |
| Перегрев | Отключение выходного напряжения с последующим автоматическим восстановлением после перезапуска |
| Короткое замыкание | Защита предусмотрена |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30 ~ +85 °C, с учётом зависимости от дерейтинг-кривой |
| Температура хранения | -40 ~ +85 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | До 2000 м по стандарту; до 4000 м согласно характеристикам серии |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, IEC60335-1, Dekra BS EN/EN60335-1, BS EN/EN62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Напряжение изоляции | Вход-выход: 4 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки | Менее 0,25 мА при 240 В переменного тока |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень |
| Проведённые помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 2 кВ/L-N, критерий A |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надёжность
| Параметр | Значение |
| MTBF | 5088,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 609,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и исполнение
| Исполнение | Габариты |
| На печатную плату | 87 × 52 × 29,5 мм |
| С винтовыми клеммами | 109 × 52 × 33,5 мм |
| Масса на печатную плату | 0,197 кг |
| Масса с винтовыми клеммами | 0,219 кг |
Упаковка
| Исполнение | Количество в упаковке | Масса упаковки | Объём упаковки |
| На печатную плату | 60 шт. | 11,8 кг | 0,94 CUFT |
| С винтовыми клеммами | 50 шт. | 12 кг | 0,56 CUFT |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Максимальный коэффициент заполнения 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск настройки, линейную стабилизацию и стабилизацию по нагрузке.
5. При пониженных входных напряжениях может потребоваться дерейтинг; следует сверяться с кривой дерейтингa.
6. Ток утечки измеряется от первичного входа к выходу постоянного тока.
7. При высоте эксплуатации выше 2000 м температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
8. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Сведения по версии изделия
Серия: IRM-90
Модель: IRM-90-24
Выходное напряжение по коду модели: 24 В
Номинальная мощность серии: 90 Вт
