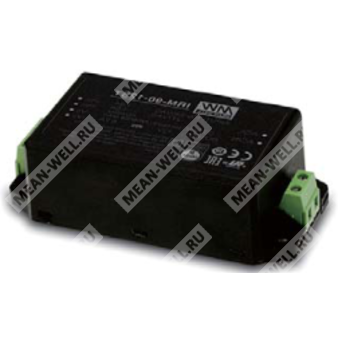

IRM-90-24ST - AC-DC модульный источник питания на 24 В для промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | IRM | Модульный источник питания серии IRM |
| Номинальная мощность | 90 | 90 Вт |
| Выходное напряжение | 24 | 24 В |
| Исполнение | ST | Клеммное исполнение с винтовыми клеммами |
Назначение и особенности
IRM-90-24ST представляет собой компактный AC-DC источник питания промышленного исполнения мощностью 90 Вт, предназначенный для встраивания в электронные и электротехнические устройства, а также в системы промышленной автоматизации. Модель выполнена в модульном формате с клеммным подключением и рассчитана на питание от универсальной сети переменного или постоянного тока. Выходное напряжение — 24 В постоянного тока.
Изделие относится к высоконадежным модульным источникам питания для монтажа на печатную плату либо с использованием винтовых клемм в версии ST. Конструкция ориентирована на работу с естественным охлаждением, без принудительного обдува, и допускает эксплуатацию в широком диапазоне входных напряжений. Для повышения надежности предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Корпус выполнен в компаундированном исполнении с повышенной стойкостью к вибрации, влажности и загрязнениям. Устройство соответствует требованиям по электромагнитной совместимости и безопасности для промышленного и бытового оборудования.
Преимущества
- Универсальный вход 80…305 В переменного тока или 113…431 В постоянного тока.
- Номинальная выходная мощность 90 Вт.
- Выход 24 В постоянного тока.
- Компактное исполнение с естественной конвекцией.
- Низкое потребление на холостом ходу менее 0,3 Вт.
- Соответствие классу изоляции II.
- Категория перенапряжения III.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Соответствие требованиям по ЭМС для промышленной аппаратуры.
- Вариант ST с винтовыми клеммами.
Области применения
- Промышленное электрооборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Параметры выхода
| Параметр | Значение для IRM-90-24ST |
| Выходное напряжение | 24 В |
| Номинальная мощность | 99 Вт |
| Пиковая мощность 10 с | 99 Вт |
| Пиковый ток 10 с | 4,13 А |
| Номинальный ток | 3,75 А |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки и нарастания | 1000 мс, 30 мс / 230 В перем. тока при полной нагрузке |
| Время удержания | 30 мс / 230 В перем. тока при полной нагрузке |
Параметры входа
| Параметр | Значение для IRM-90-24ST |
| Диапазон входного напряжения | 80…305 В переменного тока; 113…431 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| КПД тип. | 93% |
| Входной ток тип. | 1,1 А при 230 В переменного тока; 1,9 А при 115 В переменного тока |
| Пусковой ток тип. | 65 А при 230 В переменного тока; 30 А при 115 В переменного тока, холодный запуск |
| Потребление без нагрузки | менее 0,3 Вт |
Защиты
| Параметр | Значение для IRM-90-24ST |
| Перегрузка | 115…160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 25,2…32,4 В; отключение выходного напряжения с последующим автоматическим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с последующим автоматическим восстановлением после повторного включения |
| Короткое замыкание | Есть, с ограничением и восстановлением |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+85 °C |
| Температура хранения | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Рабочая высота | до 2000 м; выше 2000 м требуется температурное дерейтингование: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором |
Механические и конструктивные данные
| Параметр | Значение для IRM-90-24ST |
| Исполнение | С винтовыми клеммами |
| Габариты | 109 × 52 × 33,5 мм (Д × Ш × В) |
| Масса | 0,219 кг |
| Упаковка | 50 шт.; 12 кг; 0,56 CUFT |
| Тип монтажа | На печатную плату или клеммное исполнение ST |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Класс защиты | Класс II |
| Категория перенапряжения | III |
| Безопасность | IEC62368-1, IEC60335-1, DEKRA BS EN/EN60335-1, BS EN/EN62368-1, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
Электромагнитная совместимость
| Параметр | Норматив / уровень |
| Помехоэмиссия по проводам | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт, критерий A |
| РЧ-поле | BS EN/EN61000-4-3, уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4: 2 кВ L-N, критерий A |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 3, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 5088,4 тыс. ч min по Telcordia SR-332 (Bellcore); 609,9 тыс. ч min по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пиковая нагрузка 33% допускается не более 10 секунд в каждом интервале 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать характеристику снижения нагрузки.
- Ток утечки измерен от первичного входа к выходу постоянного тока.
- Для работы на высоте выше 2000 м требуется температурное дерейтингование: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Источники питания рассматриваются как компоненты, подлежащие установке в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
- Сведения о припоечной обработке: пайка волной 265 °C, 5 с макс.; ручная пайка 390 °C, 3 с макс.
