IRM-90-48 - 90-ваттный AC/DC модульный источник питания для промышленной электроники с выходом 48 В и защитами от перегрузки, перенапряжения и перегрева.
Назначение
IRM-90-48 представляет собой компактный высоконадежный модульный источник питания переменного/постоянного тока мощностью 90 Вт для монтажа на печатную плату или с применением винтовых клемм. Устройство предназначено для промышленного оборудования, автоматики, механических систем и портативной электроники, где требуется широкодиапазонный сетевой вход, высокая удельная мощность, низкое энергопотребление без нагрузки и повышенная помехоустойчивость.
Расшифровка партномера
| Партномер | Значение |
| IRM | Серия компактных модульных источников питания Mean Well |
| 90 | Номинальная мощность 90 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Особенности
- Компактное исполнение 3.43" × 2.05".

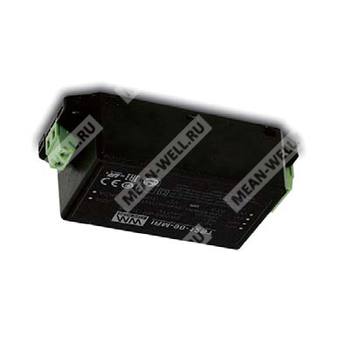

- Вариант монтажа на печатную плату или с винтовыми клеммами.
- Универсальный вход 80–305 В переменного тока.
- Потребление без нагрузки менее 0.3 Вт.
- Соответствие требованиям по ЭМС без дополнительных внешних компонентов.
- Широкий рабочий температурный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции.
- Класс изоляции II.
- Категория перенапряжения III.
- Работа на высоте до 4000 м.
- Пиковая перегрузочная способность до 100 Вт в течение 10 секунд.
- Срок службы и надежность ориентированы на промышленное применение.
Применение
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование фабричной автоматизации.
- Портативные электронные устройства.
Описание

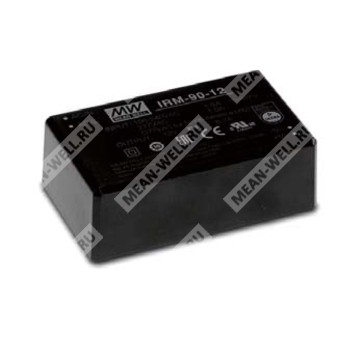

IRM-90-48 — это 90-ваттный миниатюрный модульный источник питания AC/DC с размерами 87 × 52 × 29.5 мм, предназначенный для непосредственной пайки на печатные платы различных электронных и промышленных устройств. Диапазон входного напряжения 80–305 В переменного тока обеспечивает универсальность применения в сетях различных регионов. Корпус из пластика класса огнестойкости 94V-0 и заливка силиконовым компаундом улучшают теплоотвод, повышают стойкость к вибрации до 2–5G в зависимости от исполнения и обеспечивают базовую защиту от пыли и влаги.
Высокий КПД до 93% и крайне малое потребление без нагрузки позволяют использовать изделие в приложениях с жесткими требованиями к энергоэффективности. Серия выполнена по схеме класса II без вывода защитного заземления, содержит встроенные компоненты входного фильтра ЭМС и соответствует требованиям BS EN/EN55032 класс B без дополнительных внешних элементов. Кроме исполнения для монтажа на печатную плату, серия IRM-90 также выпускается с винтовыми клеммами.
Основные параметры
| Параметр | Значение для IRM-90-48 |
| Номинальное выходное напряжение | 48 В |
| Диапазон подстройки выходного напряжения | Не указан |
| Номинальная мощность | 90 Вт |
| Пиковая мощность | 100 Вт в течение 10 с |
| Тип охлаждения | Естественная конвекция |
| Тип преобразования | AC/DC |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Ток при пиковом режиме, 10 с | 2.07 А |
| Ток при конвекционном охлаждении | 1.88 А |
| Пиковая мощность, 10 с | 99.2 Вт |
| Номинальная мощность при конвекции | 90.2 Вт |
| Пульсации и шум, максимум | 240 мВ п-п |
| Допуск выходного напряжения | ±2.0% |
| Регулирование по линии | ±0.5% |
| Регулирование по нагрузке | ±0.5% |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В переменного тока |
| Время удержания | 30 мс при 230 В переменного тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–305 В переменного тока / 113–431 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток, типовой | 1.9 А при 115 В переменного тока; 1.1 А при 230 В переменного тока |
| Пусковой ток, типовой | 30 А при 115 В переменного тока; 65 А при 230 В переменного тока, холодный старт |
| КПД, типовой | 93% |
| Потребление без нагрузки | Менее 0.3 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 115–160% от номинальной выходной мощности; режим защелкивания с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 50.4–64.8 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | От -30 до +85 °C, с учетом кривой дерейтирования |
| Температура хранения | От -40 до +85 °C |
| Температурный коэффициент | ±0.03%/°C (0–50 °C) |
| Вибрация | Метод B: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; Метод ST: 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 2000 м; для высоты выше 2000 м требуется температурное дерейтирование |
| Коррекция по высоте | 3.5 °C/1000 м для бесвентиляторных моделей; 5 °C/1000 м для моделей с вентилятором |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки, максимум | Менее 0.25 мА при 240 В переменного тока |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Помехоэмиссия по проводам | BS EN/EN55032, BS EN/EN55014-1 | Класс B |
| Излучаемые помехи | BS EN/EN55032, BS EN/EN55014-1 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Электромагнитная устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные импульсы | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ L-N, критерий A |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы, прерывания и изменения напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
МТBF
| Показатель | Значение |
| MTBF | 5088.4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 609.9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Исполнение для монтажа на печатную плату | 87 × 52 × 29.5 мм |
| Исполнение с винтовыми клеммами | 109 × 52 × 33.5 мм |
| Масса исполнения для монтажа на печатную плату | 0.197 кг |
| Масса исполнения с винтовыми клеммами | 0.219 кг |
Упаковка
| Параметр | Значение |
| Исполнение для монтажа на печатную плату | 60 шт. / 11.8 кг / 0.94 куб. фута |
| Исполнение с винтовыми клеммами | 50 шт. / 12 кг / 0.56 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Максимальный коэффициент заполнения составляет 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой из параллельно соединенных конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает погрешность уставки, регулирование по линии и регулирование по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтирование. Следует использовать график снижения нагрузки.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Для моделей без вентилятора температурное дерейтирование по высоте составляет 3.5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м при высоте выше 2000 м (6500 футов).
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
