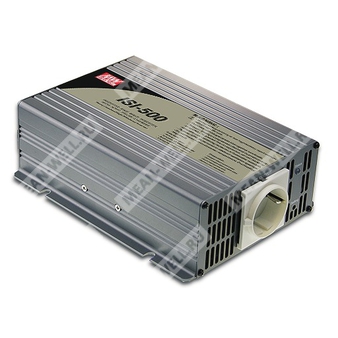

ISI-500-124 — инвертор 230 В 500 Вт с MPPT солнечным зарядным устройством и модифицированной синусоидой.
ISI-500-124 — модифицированный синусоидальный DC-AC инвертор серии ISI-500 с встроенным MPPT солнечным зарядным устройством, рассчитанный на питание от аккумуляторной батареи 24 В и выдачу переменного напряжения 230 В, 50 Гц.
Расшифровка партномера
| ISI | Серия инверторов с MPPT солнечным зарядным устройством |
| 500 | Номинальная выходная мощность 500 Вт |
| 1 | Выходное напряжение 230 В переменного тока |
| 24 | Номинальное напряжение аккумуляторной батареи 24 В |
| 4 | Исполнение с типом выходной розетки B |
Назначение и особенности
- Преобразование постоянного напряжения аккумуляторной батареи в переменное напряжение 230 В.
- Форма выходного напряжения: модифицированная синусоида.
- Встроенное солнечное MPPT-зарядное устройство.
- Возможность зарядки от солнечной панели с автоматическим контролем режима.
- Индикация состояния работы светодиодом.
- Удалённый сигнал состояния батареи через контакт реле низкого заряда.
- Защита от перегрузки, короткого замыкания, перегрева и переполюсовки.
- Охлаждение вентилятором с управлением по температуре.
Основные параметры
| Модель | ISI-500-124□ |
| Номинальная мощность | 500 Вт |
| Максимальная выходная мощность | 550 Вт в течение 1 минуты; импульсная мощность 1000 Вт на 30 циклов |
| Выходное напряжение | 230 В |
| Частота | 50 Гц ±0,5 Гц |
| Стабилизация выходного напряжения | ±10% |
| Форма выходного напряжения | Модифицированная синусоида |
| Тип аккумуляторной батареи | Открытые и герметичные свинцово-кислотные аккумуляторы |
Вход
| Номинальное напряжение батареи | 24 В |
| Диапазон напряжения батареи | 21…30 В постоянного тока |
| Ток холостого хода | 0,4 А |
| Потребляемый ток в выключенном состоянии | ≤1 мА |
| КПД типовое | 87% |
| Типовой входной ток | 25 А |
Солнечная панель и зарядное устройство
| Диапазон напряжения солнечной панели | 35…80 В |
| Максимальный ток короткого замыкания солнечной панели | 15 А |
| Максимальное напряжение заряда | 28 В |
| Максимальный ток заряда | 20 А |
| Номинальная мощность заряда | 500 Вт |
Выход
| Номинальная выходная мощность | 500 Вт |
| Максимальная выходная мощность | 550 Вт в течение 1 минуты |
| Импульсная мощность | 1000 Вт на 30 циклов |
| Выходное напряжение | 230 В |
| Частота | 50 Гц ±0,5 Гц |
| Регулирование выходного напряжения | ±10% |
| КПД типовое | 87% |
Защита аккумулятора и выхода
| Низкое напряжение аккумулятора, сигнализация | 22 В |
| Низкое напряжение аккумулятора, отключение | 21 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от короткого замыкания | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрузки | Отключение выходного напряжения, восстановление после повторного включения; при нагрузке более 105% — 60 с |
| Защита от переполюсовки | Встроенный предохранитель |
Функциональные сигналы и индикация
| Светодиодная индикация | Зелёный: инвертор в норме; зелёный мигающий: инвертор в норме и идёт заряд; красный: авария |
| Контакт реле низкого заряда | Разомкнут: батарея разряжена; замкнут: батарея в норме |
ЭМС, изоляция и электрическая прочность
| ЭМС-излучение | Соответствие FCC Part 15 Class A |
| ЭМС-помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-8 |
| Излучение | Соответствие EN55032 Class A |
| Напряжение испытания изоляции | Батарея/вход — AC-выход: 3,0 кВ AC; AC-выход — FG: 1,5 кВ AC |
| Сопротивление изоляции | Батарея/вход — AC-выход, батарея/вход — FG, AC-выход — FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатация и окружающая среда
| Рабочая температура | -20…+40 °C при 100% нагрузке; до 60 °C при 50% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -30…+70 °C; 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Механические данные
| Габариты | 205 × 158 × 67 мм |
| Масса | 1,92 кг |
| Упаковка | 6 шт.; 12,5 кг; 1,55 куб. фута |
| Срок наработки на отказ | 81,1 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Подключение
| Назначение контактов входного терминала | 1 — FG; 2 — солнечный POS(+); 3 — солнечный NEG(-); 4 — батарея POS(+); 5 — батарея NEG(-) |
| Разъём реле низкого заряда | JST B-XH или эквивалент |
| Выходные розетки | Тип B |
Примечания
| 1 | КПД испытан при нагрузке 350 Вт, входном напряжении 13 В, 26 В и 52 В. |
| 2 | Снижение допустимой нагрузки по температуре окружающей среды. |
| 3 | Снижение допустимой нагрузки по входному напряжению. |
| 4 | Допуски по напряжению зависят от модели: 12/12□ → ±0,5 В; 24/24□ → ±1 В; 48/48□ → ±2 В. |
| 5 | Все параметры не указаны при полной нагрузке, 25 °C и температуре окружающей среды. |
| 6 | При высоте эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором. |
