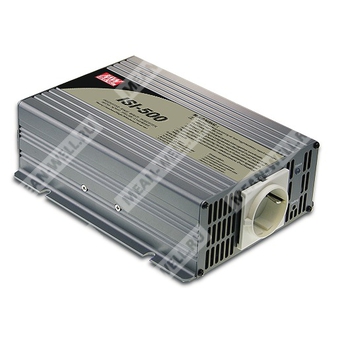

ISI-500-148 — модифицированный инвертор 500 Вт с MPPT солнечным зарядным устройством для преобразования постоянного напряжения в переменное.
ISI-500-148 — модифицированный синусоидальный DC-AC инвертор с встроенным MPPT солнечным зарядным устройством, предназначенный для питания нагрузки переменным напряжением 110 В AC от источника постоянного тока 48 В DC и для зарядки аккумуляторной батареи от солнечной панели.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ISI | Серия инверторов с MPPT солнечным зарядным устройством |
| 500 | Номинальная выходная мощность 500 Вт |
| 1 | Выходное напряжение 110 В AC |
| 48 | Входное напряжение аккумуляторной батареи 48 В DC |
| 148 | Исполнение с батареей 48 В DC и выходом 110 В AC в рамках серии ISI-500 |
Назначение и особенности
- Модифицированная синусоидальная форма выходного напряжения.
- Встроенное MPPT солнечное зарядное устройство.
- Высокая пиковая мощность перегрузки до 1000 Вт.
- Встроенный выключатель питания.
- Защита от перенапряжения батареи, пониженного напряжения батареи, перегрева, короткого замыкания выхода, переполюсовки входа и перегрузки.
- Встроенный релейный контакт сигнализации разряда батареи.
- Светодиодная индикация режима работы.
- Естественное охлаждение вентилятором с управлением по температуре.
Параметры
Выход
| Номинальная мощность | 500 Вт |
| Максимальная выходная мощность | 550 Вт в течение 1 минуты / 1000 Вт в течение 30 циклов |
| Выходная мощность перегрузки | 385 Вт в течение 1 минуты / 700 Вт в течение 30 циклов |
| Форма выходного сигнала | Модифицированная синусоида |
| Выходное напряжение AC | 110 В |
| Регулировка выходного напряжения AC | ±10% |
| Частота | 60 Гц ±0,5 Гц |
| Индикатор | Зелёный: инвертор в норме; зелёный мигающий: инвертор в норме и идёт заряд; красный: авария |
Вход
| Напряжение батареи | 48 В DC |
| Диапазон входного напряжения | 42…60 В DC |
| Потребляемый ток без нагрузки | 0,2 А |
| Потребляемый ток в режиме выключения | ≤1 мА |
| КПД типовой | 87% |
| Тип батареи | Открытая и герметичная свинцово-кислотная батарея |
Солнечная панель
| Диапазон входного напряжения солнечной панели | 70…160 В DC |
| Максимальный ток короткого замыкания | 7,5 А |
Солнечное зарядное устройство
| Номинальная мощность заряда | 500 Вт |
| Максимальное напряжение заряда | 56 В |
| Максимальный ток заряда | 10 А |
Защита по аккумулятору
| Сигнализация понижения напряжения батареи | 44 В |
| Отключение по пониженному напряжению батареи | 42 В |
Защита выхода
| Перегрев | Отключение выходного напряжения с последующим восстановлением после перезапуска |
| Короткое замыкание | Отключение выходного напряжения с последующим восстановлением после перезапуска |
| Перегрузка | Отключение выходного напряжения с последующим восстановлением после перезапуска; срабатывание при нагрузке более 105% через 60 с |
| Переполюсовка | Защита внутренним предохранителем |
Сигнальные и функциональные цепи
| Релейный контакт низкого уровня батареи | Разомкнут: батарея разряжена; замкнут: батарея в норме |
Электромагнитная совместимость
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-8 |
| Эмиссия | Соответствие EN55032 класс A |
| Применение по FCC | Соответствие FCC Part 15 Class A |
Эксплуатационные условия
| Рабочая температура | −20…+40 °C при 100% нагрузке; 60 °C при 50% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −30…+70 °C; 10…95% RH, без конденсации |
| Испытательное напряжение | Батарейный вход — AC-выход: 3,0 кВ AC; AC-выход — FG: 1,5 кВ AC |
| Сопротивление изоляции | Батарейный вход — AC-выход, батарейный вход — FG, AC-выход — FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность и стандарты
| MTBF | 81,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| LVD | EN60950-1 |
Габаритные и упаковочные данные
| Размеры | 205 × 158 × 67 мм (Д × Ш × В) |
| Масса | 1,92 кг |
| Упаковка | 6 шт. / 12,5 кг / 1,55 куб. фут |
Конструктивные сведения
| Тип выходных розеток | Опционально: Type-A, Type-B, Type-C, Type-D, Type-E, Type-U |
| Назначение контактов входной клеммы | 1 — FG; 2 — Solar POS(+); 3 — Solar NEG(-); 4 — Battery POS(+); 5 — Battery NEG(-) |
| Разъём реле низкого уровня батареи | JST B-XH или эквивалент |
Примечания
| 1 | Эффективность проверена при нагрузке 350 Вт, входном напряжении 13 В, 26 В, 52 В. |
| 2 | Кривая снижения мощности по температуре приведена для работы при полной нагрузке при температуре окружающей среды. |
| 3 | Кривая снижения мощности по входному напряжению приведена по условиям, указанным для серии. |
| 4 | Допуск по напряжениям указан для моделей с уровнями 12/12, 24/24 и 48/48. |
| 5 | Все параметры, не указанные отдельно, измерены при нагрузке 100% и температуре окружающей среды 25 °C. |
| 6 | При температуре окружающей среды выше 40 °C снижение мощности составляет 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором при высоте свыше 2000 м. |
Обозначение серии
Серия ISI-500 включает исполнения с различным входным напряжением батареи и выходным напряжением AC. Модель ISI-500-148 относится к версии с батарейным входом 48 В DC и выходом 110 В AC.
