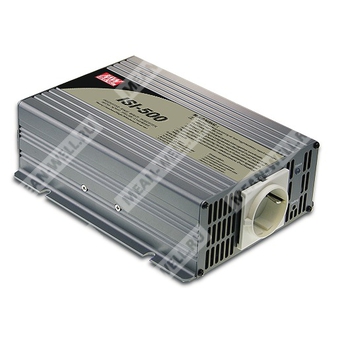

ISI-500-212 - модифицированный инвертор напряжения 12 В с MPPT-солнечным зарядным устройством и выходом 110 В AC.
ISI-500-212 — преобразователь постоянного напряжения аккумулятора в переменное напряжение 110 В с модифицированной синусоидой, встроенным MPPT-солнечным зарядным устройством, защитными функциями и индикацией состояния.
Основные особенности
- Высокая кратковременная перегрузочная способность: до 1000 Вт в течение 1 минуты, до 30 циклов.
- Выходной выключатель питания.
- Защиты: пониженное напряжение батареи, отключение при низком заряде батареи, перегрев, короткое замыкание на выходе, переполюсовка входа, перегрузка.
- Регулирование выходного напряжения переменного тока: ±10%.
- Форма выходного напряжения: модифицированная синусоида.
- Варианты выходного напряжения: 110/115/120 В AC или 200/220/240 В AC для модификаций серии.
- Охлаждение: управление вентилятором.
- Встроенное MPPT-солнечное зарядное устройство с эффективностью MPPT 98% (тип.).
- Встроенный релейный контакт состояния низкого заряда батареи.
- Светодиодная индикация рабочего состояния.
- Входное напряжение постоянного тока от аккумулятора: 12 В.
Расшифровка партномера
| Обозначение |
Расшифровка |
| ISI |
Серия модифицированных инверторов с MPPT-солнечным зарядным устройством |
| 500 |
Номинальная выходная мощность 500 Вт |
| 212 |
12 В DC вход, 110 В AC выход, исполнение с выходным разъёмом типа A |
Выход
| Параметр |
Значение |
| Номинальная мощность |
350 Вт |
| Максимальная выходная мощность |
550 Вт в течение 1 минуты; импульсная мощность 1000 Вт до 30 циклов |
| Форма выходного напряжения |
Модифицированная синусоида |
| Выходное напряжение AC |
110 В |
| Частота |
60 Гц ±0,5 Гц |
| Стабилизация выходного напряжения AC |
±10% |
Вход
| Параметр |
Значение |
| Напряжение аккумулятора |
12 В |
| Диапазон входного напряжения |
10,5 ~ 15 В DC |
| Ток холостого хода |
0,8 А |
| Потребление в режиме выключения |
≤1 мА |
| КПД |
86% |
| Тип аккумулятора |
Открытый и герметичный свинцово-кислотный аккумулятор |
Солнечный вход
| Параметр |
Значение |
| Диапазон напряжения солнечной панели |
20 ~ 40 В |
| Максимальный ток короткого замыкания |
15 А |
| Номинальная мощность зарядки |
350 Вт |
| Максимальное напряжение зарядки |
14 В |
| Максимальный ток зарядки |
25 А |
Защита аккумулятора
| Параметр |
Значение |
| Сигнализация низкого напряжения батареи |
11 В |
| Отключение при низком напряжении батареи |
10,5 В |
| Защита от переполюсовки |
Плавкий предохранитель |
Защита выхода
| Параметр |
Описание |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения |
| Короткое замыкание |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузка |
Отключение выходного напряжения, восстановление после повторного включения; при нагрузке более 105% — через 60 с |
Функции
| Параметр |
Значение |
| Релейный контакт низкого заряда батареи |
Разомкнут: батарея разряжена; замкнут: батарея в норме |
Электромагнитная совместимость и изоляция
| Параметр |
Значение |
| Безопасность |
EN60950-1 |
| Испытательное напряжение |
Аккумуляторный вход – AC выход: 3,0 кВ AC; AC выход – FG: 1,5 кВ AC |
| Сопротивление изоляции |
Аккумуляторный вход – AC выход, аккумуляторный вход – FG, AC выход – FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие FCC Part 15 Class A |
| Помехоустойчивость |
Соответствие EN61000-4-2, 3, 8 |
| Эмиссия по ЭМС |
Соответствие EN55032 Class A |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +40 °C при 100% нагрузке; 60 °C при 50% нагрузке |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-30 ~ +70 °C; 10% ~ 95% RH, без конденсации |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Снижение допустимой мощности |
3,5 °C/1000 м с безвентиляторными моделями и 5 °C/1000 м с моделями с вентилятором при высоте более 2000 м |
Надёжность
| Параметр |
Значение |
| MTBF |
81,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр |
Значение |
| Размеры |
205 × 158 × 67 мм (Д × Ш × В) |
| Масса и упаковка |
1,92 кг; 6 шт. / 12,5 кг / 1,55 куб. фут |
Примечания
1. Эффективность испытана при 350 Вт, линейной нагрузке при 13 В, 26 В, 52 В входного напряжения.
2. Допустимая мощность при снижении температуры определяется по кривой 1.
3. Диапазон входной мощности при снижении нагрузки определяется по кривой 2.
4. Допуск каждого напряжения указан для моделей: 11/12/12,2 ±0,5 В; 24/24/24 ±1 В; 48/48/48 ±2 В.
5. Все параметры, не оговорённые особо, измеряются при нагрузке 25% в условиях окружающей температуры 25 °C.
6. Температурное снижение мощности: 3,5 °C/1000 м для моделей с безвентиляторным охлаждением и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
Дополнительные сведения
| Параметр |
Значение |
| Тип преобразования |
Модифицированный синусоидальный инвертор постоянного тока в переменный ток |
| Назначение |
Инвертор с интегрированным MPPT-солнечным зарядным устройством для автономных систем питания |
| Конструкция |
Компактный модульный корпус, естественное/вентиляторное охлаждение по исполнению серии |
