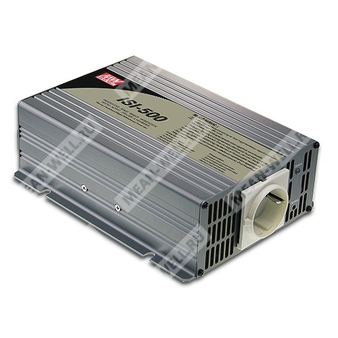

ISI-500-224 — инвертор 500 Вт с MPPT-солнечным зарядным устройством для систем 24 В.
Назначение: преобразование постоянного напряжения аккумуляторной батареи в переменное напряжение 230 В, 50 Гц с модифицированной синусоидой, а также заряд аккумуляторной батареи от солнечной панели с MPPT-регулированием.
Расшифровка партномера
| Обозначение | Расшифровка |
| ISI | Серия модифицированных инверторов DC-AC с MPPT-солнечным зарядным устройством |
| 500 | Номинальная выходная мощность 500 Вт |
| 2 | Выходное напряжение 230 В AC |
| 24 | Номинальное напряжение аккумуляторной батареи 24 В DC |
| 4 | Исполнение с типом выходной розетки D |
Основные особенности
- Высокая пиковая перегрузочная способность: до 1000 Вт в течение 1 минуты.
- Встроенный выключатель питания.
- Защиты: низкое напряжение батареи, отключение по низкому напряжению батареи, перегрев, короткое замыкание на выходе, переполюсовка входа.
- Регулирование выходного напряжения AC: ±10%.
- Форма выходного напряжения: модифицированная синусоида.
- Опциональные исполнения с выходом 100/115/120 В AC или 200/220/240 В AC для других модификаций серии.
- Вентиляторное охлаждение с управлением включением/выключением.
- Встроенное солнечное зарядное устройство 500 Вт с MPPT, типовая эффективность MPPT: 98%.
- Контакт реле низкого уровня заряда батареи.
- Светодиодная индикация состояния работы.
Описание
Изделие серии ISI-500 представляет собой комбинированный преобразователь энергии: инвертор постоянного напряжения в переменное и солнечный зарядный контроллер. Устройство рассчитано на работу с аккумуляторными батареями открытого и герметичного свинцово-кислотного типа. Серия предназначена для автономных и резервных систем питания, где требуется питание нагрузки от батареи и заряд батареи от солнечной панели.
Модификация ISI-500-224 относится к исполнению с входом 24 В DC, выходом 230 В AC и выходной розеткой типа D. Номинальная мощность данной модификации составляет 500 Вт. Устройство поддерживает режимы работы с солнечным входом, обеспечивая MPPT-заряд аккумуляторной батареи.
Параметры
Выход
| Параметр | Значение |
| Номинальная мощность | 500 Вт |
| Максимальная выходная мощность | 550 Вт в течение 1 минуты; пиковая мощность 1000 Вт в течение 30 циклов |
| Форма выходного напряжения | Модифицированная синусоида |
| Выходное напряжение AC | 230 В |
| Регулирование выходного напряжения AC | ±10% |
| Частота | 50 Гц ±0,5 Гц |
| Индикация | Зелёный: инвертор в норме; зелёный мигающий: инвертор в норме и идёт заряд; красный: авария |
Вход
| Параметр | Значение |
| Номинальное напряжение батареи | 24 В DC |
| Диапазон напряжения батареи | 21…30 В DC |
| Потребление тока без нагрузки | 0,4 А |
| Потребление тока в выключенном режиме | ≤1 мА |
| Типовая эффективность | 87% |
| Типовой входной ток | 25 А |
Солнечный вход
| Параметр | Значение |
| Диапазон напряжения солнечной панели | 35…80 В |
| Максимальный ток короткого замыкания | 15 А |
Солнечное зарядное устройство
| Параметр | Значение |
| Номинальная мощность зарядки | 500 Вт |
| Максимальное напряжение заряда | 28 В |
| Максимальный ток заряда | 20 А |
Защита батареи
| Параметр | Значение |
| Авария по низкому напряжению батареи | 22 В |
| Отключение по низкому напряжению батареи | 21 В |
| Защита от переполюсовки | Внутренний предохранитель |
Защита выхода
| Параметр | Значение |
| Перегрев | Отключение выходного напряжения; восстановление после повторного включения |
| Короткое замыкание | Отключение выходного напряжения; восстановление после повторного включения |
| Перегрузка | Отключение выходного напряжения; восстановление после повторного включения; более 105% нагрузки при 60 с |
Функции
| Параметр | Значение |
| Контакт реле низкого уровня заряда батареи | Разомкнут: батарея разряжена; замкнут: батарея в норме |
Электромагнитная совместимость
| Параметр | Значение |
| Излучение | Соответствие FCC Part 15 Class A |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-8 |
| Эмиссия | Соответствие EN55032 Class A |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+40 °C при 100% нагрузке; 60 °C при 50% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -30…+70 °C; 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Изоляция и прочность
| Параметр | Значение |
| Испытательное напряжение | Батарейный вход – AC выход: 3,0 кВ AC; AC выход – FG: 1,5 кВ AC |
| Сопротивление изоляции | Батарейный вход – AC выход, батарейный вход – FG, AC выход – FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| LVD | EN60950-1 |
Надёжность
| Параметр | Значение |
| MTBF | 81,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 205 × 158 × 67 мм (Д × Ш × В) |
| Масса и упаковка | 1,92 кг; 6 шт. / 12,5 кг / 1,55 куб. фута |
| Тип аккумулятора | Открытый и герметичный свинцово-кислотный |
Примечания
- Эффективность измерена при 350 Вт, входном напряжении 13 В, 26 В и 52 В.
- Характеристика снижения допустимой мощности по температуре определяется кривой 1.
- Характеристика снижения допустимой мощности по входному напряжению определяется кривой 2.
- Допуск по напряжению: для моделей 12/24/48 В — ±0,5 В / ±1 В / ±2 В.
- Все параметры, не указанные отдельно, измерены при номинальной нагрузке, 25 °C и комнатной температуре.
- Снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте свыше 2000 м.
Подключение и исполнение
Входные клеммы: 1 — FG, 2 — Solar POS(+), 3 — Solar NEG(-), 4 — Battery POS(+), 5 — Battery NEG(-).
Выходные розетки: тип A, тип B, тип C, тип D, тип E, тип U — в зависимости от исполнения.
Разъём реле низкого уровня заряда батареи: JST B-XH или эквивалент.
Назначение контактов реле: разомкнуто — батарея разряжена; замкнуто — батарея в норме.
Направление воздушного потока: указано на механическом чертеже.
