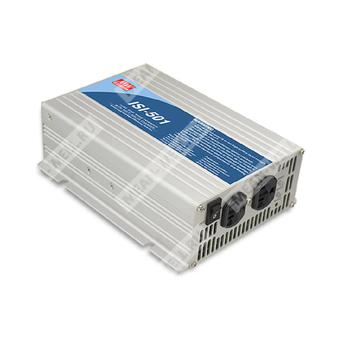

ISI-501-212B
нет на складе
ISI-501-212B - комбинированный инвертор 12 В с MPPT‑зарядным устройством для питания нагрузки от аккумулятора и солнечной батареи.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ISI-501 | Серия комбинированных DC/AC инверторов с MPPT‑зарядным устройством |
| 2 | Класс входного постоянного напряжения: 12 В |
| 12 | Выходное переменное напряжение: 110 В AC |
| B | Тип выходной розетки: тип B |
Назначение и особенности
ISI-501-212B представляет собой высокочастотный инвертор с истинной синусоидой на выходе, совмещённый с MPPT‑контроллером заряда. Устройство преобразует энергию аккумуляторной батареи в переменное напряжение для питания нагрузки, а также обеспечивает заряд от солнечных панелей с режимами постоянного тока и постоянного напряжения. Серия рассчитана на применение в бытовой и мобильной энергетике, на транспорте, на судах, а также в системах автономного электроснабжения.
Функциональные особенности
- Выходное напряжение близкое к синусоидальному, с коэффициентом нелинейных искажений менее 3%.
- Пиковая перегрузочная способность до 1000 Вт в течение 30 периодов AC.
- Высокий КПД преобразования до 88%.
- Высокочастотная схемотехника.
- Термостатически управляемый вентилятор охлаждения.
- Защита от пониженного напряжения батареи с аварийной сигнализацией и отключением.
- Защита от перенапряжения.
- Защита от перегрева.
- Защита от короткого замыкания на выходе.
- Защита от обратной полярности входного подключения.
- Защита от перегрузки.
- Встроенное MPPT‑зарядное устройство мощностью 500 Вт.
- Эффективность MPPT‑зарядного устройства: 98% тип.
- Удалённое включение/выключение.
- Сухой контакт реле для сигнала о низком уровне заряда батареи.
- Светодиодная индикация состояния работы и уровня заряда батареи.
Области применения
- Бытовые электроприборы.
- Электроинструмент.
- Переносное оборудование.
- Яхты.
- Транспортные средства.
Таблица параметров
Выход инвертора
| Модель | ISI-501-212B |
| Номинальная выходная мощность | 450 Вт |
| Максимальная выходная мощность | 495 Вт в течение 60 с; 900 Вт в течение 30 циклов |
| Выходное напряжение переменного тока | 100 / 110 / 115 / 120 В AC, выбирается переключателем; заводская установка — 110 В AC |
| Выходная частота | 60 ±0,1 Гц; 50/60 Гц выбирается переключателем; заводская установка — 60 Гц |
| Форма выходного напряжения | Истинная синусоида, THD < 3% |
| Стабилизация выходного напряжения | ±3% |
| Индикатор на передней панели | Аварийное состояние и режим работы, состояние зарядного устройства, уровень заряда батареи |
Вход инвертора
| Номинальное напряжение батареи | 12 В |
| Диапазон входного напряжения | 10,5…15 В DC |
| Ток постоянного входа | 50 А тип. |
| Ток холостого хода | 1,25 А тип. |
| Ток потребления в выключенном режиме | ≤1 мА |
| КПД | 85% тип. |
Защита по выходу и по нагрузке
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
| Короткое замыкание на выходе | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузка | 110% нагрузки в течение 60 с |
| Тип защиты при перегрузке | Отключение выходного напряжения, восстановление после повторного включения |
Зарядное устройство для аккумулятора
| Ток заряда | 40 А × 2 |
| Тип аккумулятора | Открытый и герметичный свинцово-кислотный |
| Порог аварии по низкому напряжению батареи | 11,3 В |
| Порог отключения по низкому напряжению батареи | 10,5 В |
| Защита от переполюсовки | Внутренний предохранитель размыкается |
| Эффективность MPPT‑зарядного устройства | 98% тип. |
Солнечный вход / MPPT
| Диапазон напряжения холостого хода солнечной батареи | 35…50 В |
| Диапазон MPPT | 25…50 В |
| Входной ток солнечной батареи | 11 А тип. |
| Входная мощность солнечной батареи | 500 Вт тип. |
Эксплуатационные условия и соответствие
| Рабочая температура | −20…+40 °C при 100% нагрузке; 60 °C при 50% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −30…+70 °C; 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 3G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; соответствует BS EN/EN62368-1 |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2, 3, 8; BS EN/EN55035; EAC TP TC 020 |
| Эмиссия помех | Соответствие BS EN/EN55032 класс B; EAC TP TC 020 |
| Испытательное напряжение | Вход батареи – выход AC: 3,0 кВ AC; выход AC – FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| MTBF | 565,4 тыс. ч минимум по Telcordia SR-332; 57,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Механические характеристики
| Габаритные размеры | 205 × 158 × 67 мм |
| Масса | 2,35 кг |
| Упаковка | 6 шт.; 15,1 кг; 1,55 куб. фута |
| Корпус | Case No. 805 |
Расположение и назначение выводов
| 1 | Вход батареи, отрицательный полюс |
| 2 | Вход солнечной батареи, отрицательный полюс |
| 3 | Вход солнечной батареи, положительный полюс |
| 4 | Вход батареи, положительный полюс |
| 5 | Заземление FG |
| 6 | Разъём аварийной сигнализации низкого уровня батареи |
| 7 | Разъём дистанционного включения/выключения |
Примечания
| 1 | Коэффициент гармонических искажений измеряется при номинальной мощности, линейной нагрузке и входном напряжении 13 В, 26 В, 52 В. |
| 2 | КПД измеряется при 350 Вт, линейной нагрузке и входном напряжении 13 В, 26 В, 52 В. |
| 3 | Допуск по напряжению: модели 112/212 — ±0,5 В; 124/224 — ±1 В; 148/248 — ±2 В. |
| 4 | Снижение допустимой нагрузки по температуре приведено по кривой 1. |
| 5 | Снижение допустимой нагрузки по входному напряжению приведено по кривой 2. |
| 6 | Все параметры, не указанные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводской настройке. |
| 7 | Ток постоянного входа измеряется при 500 Вт, линейной нагрузке и входном напряжении 12 В, 24 В, 48 В. |
| 8 | Температурное снижение нагрузки составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
| 9 | Тип F используется только для 60 Гц. |
