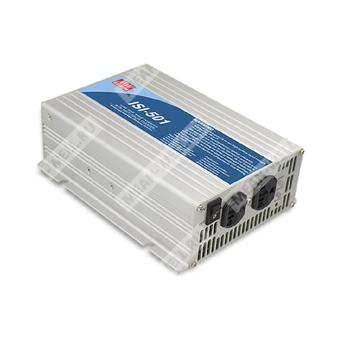

ISI-501-224B — комбинированный инвертор 24 В с чистой синусоидой и встроенным MPPT-солнечным зарядным устройством.
Расшифровка партномера
| Элемент обозначения | Значение |
| ISI-501 | Серия комбинированных DC/AC инверторов с MPPT-зарядом |
| 224 | Номинальная входная батарейная шина 24 В, выходная мощность 500 Вт, класс по AC-выходу 230/240 В |
| B | Тип выходной розетки B |
Назначение
ISI-501-224B предназначен для преобразования постоянного напряжения аккумуляторной батареи в однофазное переменное напряжение с формированием чистой синусоиды, а также для заряда аккумуляторной батареи от солнечной панели по алгоритму MPPT. Изделие рассчитано на применение в системах автономного и резервного электропитания, в том числе в бытовой, мобильной и транспортной технике.
Особенности
- Выходное напряжение с чистой синусоидой, коэффициент нелинейных искажений менее 3%.
- Высокая кратковременная перегрузочная способность: до 1000 Вт на 30 AC-циклов.
- КПД инвертора до 88%.
- Высокочастотная схемотехника.
- Термостатически управляемый охлаждающий вентилятор.
- Защиты: сигнализация низкого напряжения батареи, отключение по низкому напряжению батареи, перенапряжение, перегрев, короткое замыкание на выходе, переполюсовка входа, перегрузка.
- Встроенный MPPT-солнечный зарядный контроллер 500 Вт, типовой КПД MPPT до 98%.
- Встроенное удалённое управление включением и выключением.
- Встроенный релейный контакт сигнализации низкого уровня заряда батареи.
- Светодиодная индикация состояния работы и уровня заряда батареи.
- Доступны варианты выходных розеток различных типов.
Области применения
- Бытовая техника
- Электроинструмент
- Портативное оборудование
- Яхты
- Транспортные средства
Выходные параметры инвертора
| Параметр | Значение |
| Номинальная выходная мощность | 500 Вт |
| Максимальная выходная мощность | 550 Вт в течение 60 с; импульсная мощность 1000 Вт в течение 30 AC-циклов |
| Форма выходного напряжения | Чистая синусоида, КНИ менее 3% |
| Номинальное выходное напряжение | 200 / 220 / 230 / 240 В переменного тока, выбирается переключателем |
| Точность регулирования выходного напряжения | ±3% |
| Номинальная частота | 50 ±0,1 Гц |
| Частота | 50/60 Гц, выбирается переключателем |
| Номинальная мощность по разделу | 500 Вт |
| Защита от перегрева | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита от короткого замыкания | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита от перегрузки | 110% нагрузки в течение 60 с; затем отключение выходного напряжения с восстановлением после повторного включения |
Параметры входа постоянного тока
| Параметр | Значение |
| Номинальное напряжение батареи | 24 В |
| Диапазон входного напряжения | 21...30 В постоянного тока |
| Входной ток | 30 А |
| Потребляемый ток без нагрузки | 0,63 А |
| Потребляемый ток в выключенном состоянии | менее 1 мА |
| Диапазон низкого напряжения батареи, сигнализация | 22,5 В |
| Диапазон низкого напряжения батареи, отключение | 21 В |
| Номинал предохранителя | 40 А × 1 |
Параметры зарядного устройства MPPT / солнечного входа
| Параметр | Значение |
| Тип аккумулятора | Открытые и герметичные свинцово-кислотные аккумуляторы |
| Зарядный ток | 17 А |
| Напряжение начала сигнализации низкого заряда батареи | 22,5 В |
| Напряжение отключения по низкому заряду батареи | 21 В |
| Диапазон входного напряжения солнечной панели по холостому ходу | 45...90 В |
| Диапазон MPPT | 35...90 В |
| Ток солнечного входа | 7 А |
| Входная мощность солнечной панели | 500 Вт |
| КПД MPPT-зарядного устройства | 98% тип. |
Параметры при различных модификациях серии
| Модель | Номинальное напряжение батареи | Входное напряжение | Входной ток | Потребляемый ток без нагрузки | КПД |
| ISI-501-112□ | 12 В | 10,5...15 В | 50 А | 1,25 А | 85% |
| ISI-501-124□ | 24 В | 21...30 В | 30 А | 0,63 А | 87% |
| ISI-501-148□ | 48 В | 42...60 В | 15 А | 0,32 А | 87% |
| ISI-501-212□ | 12 В | 10,5...15 В | 50 А | 1,25 А | 86% |
| ISI-501-224□ | 24 В | 21...30 В | 30 А | 0,63 А | 88% |
| ISI-501-248□ | 48 В | 42...60 В | 15 А | 0,32 А | 88% |
Световая индикация
| Параметр | Значение |
| Индикация фронтальной панели | Состояние неисправности и работы, состояние зарядного устройства, уровень заряда батареи |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
| Рабочая температура | от -20 до +40 °C при 100% нагрузке; 60 °C при 50% нагрузке |
| Рабочая влажность | 20...90% RH без конденсации |
| Температура и влажность хранения | от -30 до +70 °C; 10...95% RH без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Снижение характеристик по температуре | 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; соответствует BS EN/EN62368-1 |
| Испытательное напряжение | Вход батареи - выход AC: 3,0 кВ AC; выход AC - FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход батареи - выход AC, вход батареи - FG, выход AC - FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,8, BS EN/EN55035, EAC TP TC 020 |
| Эмиссия | Соответствие BS EN/EN55032 класс B, EAC TP TC 020 |
| Дополнительные требования | Соответствие FCC part 15 class B, EAC TP TC 020 |
Общие сведения
| Параметр | Значение |
| Средняя наработка на отказ | 565,4 тыс. ч минимум по Telcordia SR-332; 57,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 205 × 158 × 67 мм (Д × Ш × В) |
| Масса | 2,35 кг |
| Упаковка | 6 шт.; 15,1 кг; 1,55 куб. фута |
Разъёмы и варианты выходных розеток
| Тип | Назначение | Страна / исполнение |
| Тип A | Стандартная розетка | США |
| Тип B | Стандартная розетка | Европа |
| Тип C | Опция | Австралия |
| Тип D | Опция | Великобритания |
| Тип F | Опция | GFCI, 60 Гц |
| Тип U | Опция | Универсальная |
Подключение
| Номер контакта | Назначение |
| 1 | Вход батареи, отрицательный вывод |
| 2 | Вход батареи, положительный вывод |
| 3 | Солнечный вход, отрицательный вывод |
| 4 | Солнечный вход, положительный вывод |
| 5 | Земляной контакт FG |
| 6 | Контакт реле сигнализации низкого заряда батареи |
| 7 | Вход удалённого включения / выключения |
Функциональная логика внешних цепей
| Цепь | Состояние | Результат |
| Удалённое включение / выключение | Разомкнуто | Нормальная работа |
| Удалённое включение / выключение | Замкнуто | Выключение |
| Сигнализация низкого заряда батареи | Разомкнуто | Батарея разряжена |
| Сигнализация низкого заряда батареи | Замкнуто | Батарея в норме |
Примечания
| 1 | КНИ измеряется при номинальной мощности, на линейной нагрузке, при входном напряжении 13 В, 26 В, 52 В. |
| 2 | КПД измеряется при мощности 350 Вт, на линейной нагрузке, при входном напряжении 13 В, 26 В, 52 В. |
| 3 | Допуск каждого значения напряжения по моделям: 112/212 — ±0,5 В; 124/224 — ±1 В; 148/248 — ±2 В. |
| 4 | Кривая снижения выходной мощности по температуре приведена по кривой 1. |
| 5 | Кривая снижения характеристик входа приведена по кривой 2. |
| 6 | Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках. |
| 7 | Потребляемый ток по постоянному входу измеряется при мощности 500 Вт, линейной нагрузке и входном напряжении 12 В, 24 В, 48 В. |
| 8 | Снижение рабочих характеристик по температуре составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м. |
| 9 | Тип F только для частоты 60 Гц. |
