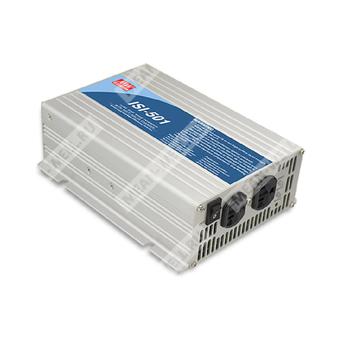

ISI-501-248B - инвертор 48 В / 230 В с чистой синусоидой и встроенным MPPT‑зарядным устройством.
Назначение
ISI-501-248B представляет собой DC/AC инвертор с чистой синусоидой, предназначенный для преобразования постоянного напряжения аккумуляторной батареи 48 В в переменное напряжение 230 В, а также для зарядки аккумуляторной батареи от солнечных панелей через встроенный MPPT-контроллер.
Расшифровка партномера
| Позиция в партномере |
Значение |
| ISI |
Серия изделия |
| 501 |
Серия ISI-501 |
| 248 |
Выходная мощность 500 Вт, входное напряжение 48 В, выходное напряжение 230 В |
| B |
Тип AC-розетки: Type-B |
Особенности
- Выходное напряжение в форме чистой синусоиды, коэффициент нелинейных искажений менее 3%.
- Пиковая перегрузочная способность до 1000 Вт.
- КПД до 88%.
- Высокочастотная схемотехника.
- Термостатически управляемый вентилятор охлаждения.
- Встроенная защита от пониженного напряжения батареи, перенапряжения, перегрева, короткого замыкания на выходе, переполюсовки входа и перегрузки.
- Встроенное MPPT-солнечное зарядное устройство мощностью 500 Вт, типовой КПД MPPT — 98%.
- Встроенное дистанционное управление включением/выключением.
- Встроенный релейный контакт сигнала низкого уровня заряда батареи.
- Светодиодная индикация состояния работы и уровня заряда батареи.
Области применения
- Бытовая техника.
- Электроинструмент.
- Портативное оборудование.
- Яхты.
- Транспортные средства.
Описание
Серия ISI-501 объединяет в одном устройстве инвертор постоянного тока в переменный с чистой синусоидой и MPPT-зарядное устройство. Изделие предназначено для систем на основе аккумуляторов и солнечных панелей. Устройство построено по высокочастотной архитектуре и управляется микропроцессором.
Инвертор обеспечивает непрерывную выходную мощность 500 Вт, кратковременно — 550 Вт в течение 60 секунд, а также 1000 Вт в течение 30 циклов переменного тока. MPPT-зарядный узел работает по характеристикам постоянного тока и постоянного напряжения зарядки.
Таблицы параметров
Вход инвертора
| Параметр |
Значение |
| Номинальное входное напряжение |
48 В |
| Диапазон входного напряжения |
42…60 В DC |
| Потребляемый ток при работе |
4,5 А |
| Потребляемый ток в режиме без нагрузки |
0,32 А |
| Потребляемый ток в выключенном режиме |
≤1 мА |
Выход инвертора
| Параметр |
Значение |
| Номинальная выходная мощность |
500 Вт |
| Максимальная выходная мощность |
500 Вт |
| Кратковременная перегрузочная мощность |
550 Вт в течение 60 секунд |
| Пиковая перегрузочная способность |
1000 Вт в течение 30 циклов |
| Выходное напряжение переменного тока |
200 / 220 / 230 / 240 В AC, выбирается кнопкой настройки |
| Заводская установка выходного напряжения |
230 В AC |
| Выходная частота |
50 ±0,1 Гц; 50/60 Гц выбирается кнопкой настройки |
| Заводская установка частоты |
50 Гц |
| Форма выходного напряжения |
Чистая синусоида |
| Коэффициент нелинейных искажений |
< 3% |
| Стабилизация выходного напряжения |
±3% |
Защиты выхода
| Параметр |
Значение |
| Перегрев |
Отключение выходного напряжения, повторный запуск после восстановления |
| Короткое замыкание на выходе |
Отключение выходного напряжения, повторный запуск после восстановления |
| Перегрузка |
110% нагрузки в течение 60 секунд; затем отключение выходного напряжения, повторный запуск после восстановления |
| Пониженное напряжение батареи |
Сигнализация и отключение понижения напряжения батареи |
| Повышенное напряжение |
Отключение выходного напряжения, повторный запуск после восстановления |
| Переполюсовка входа |
Защита внутренним предохранителем |
Секция батареи
| Параметр |
Значение |
| Тип батареи |
Открытая и герметизированная свинцово-кислотная |
| Сигнализация низкого напряжения батареи |
45 В |
| Отключение при низком напряжении батареи |
42 В |
Секция MPPT / солнечного зарядного устройства
| Параметр |
Значение |
| Мощность солнечного зарядного устройства |
500 Вт |
| Типовой КПД MPPT-зарядного устройства |
98% |
| Диапазон напряжения холостого хода солнечной панели |
70…160 В |
| Диапазон MPPT |
70…160 В |
| Ток солнечного входа |
4,5 А |
| Алгоритм зарядки |
Постоянный ток / постоянное напряжение / MPPT отключен при снижении тока заряда менее 10% от номинального и мощности солнечного входа ниже 50 Вт |
Параметры зарядки аккумулятора
| Параметр |
Значение |
| Напряжение стадии 1 |
57,6 В |
| Напряжение стадии 2 |
57,6 В |
| Отключение MPPT на стадии 3 |
Да |
Индикация и управление
| Параметр |
Значение |
| Индикация |
Состояние отказа и работы, статус зарядного устройства, уровень заряда батареи |
| Дистанционное управление |
Встроенное включение/выключение |
| Релейный контакт низкого уровня заряда |
Есть |
| Нагрузочная способность контакта |
1 А при 24 В DC, активная нагрузка |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Испытательное напряжение |
Вход батареи – выход AC: 3,0 кВ AC; выход AC – FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Безопасность |
IEC62368-1 CB, EAC TP TC 004; соответствует BS EN/EN62368-1 |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,8; BS EN/EN55035; EAC TP TC 020 |
| Эмиссия |
BS EN/EN55032 класс B; EAC TP TC 020 |
| Соответствие по EMC |
FCC Part 15 Class B; EAC TP TC 020 |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20…+40 °C при 100% нагрузке; 60 °C при 50% нагрузке |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
-30…+70 °C / -22…+158 °F, 10…95% RH, без конденсации |
| Вибрация |
10…500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температурная дерейтировка по высоте |
3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором при высоте более 2000 м |
Надежность, габариты и масса
| Параметр |
Значение |
| MTBF |
565,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 57,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
205 × 158 × 67 мм (Д × Ш × В) |
| Масса |
2,35 кг |
| Упаковка |
6 шт.; 15,1 кг; 1,55 куб. фута |
Примечания
| № |
Текст |
| 1 |
Коэффициент нелинейных искажений измерен при номинальной мощности на линейной нагрузке при входном напряжении 13 В, 26 В, 52 В. |
| 2 |
КПД измерен при нагрузке 350 Вт на линейной нагрузке при входном напряжении 13 В, 26 В, 52 В. |
| 3 |
Допуск каждого значения напряжения по моделям: 112/212 — ±0,5 В; 124/224 — ±1 В; 148/248 — ±2 В. |
| 4 |
Кривая снижения допустимой нагрузки по температуре приведена для соответствующих условий работы. |
| 5 |
Кривая снижения допустимой нагрузки по входному напряжению приведена для соответствующих условий работы. |
| 6 |
Все параметры, не указанные выше, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводской настройке. |
| 7 |
Ток постоянного тока измерен при мощности 500 Вт на линейной нагрузке при входном напряжении 12 В, 24 В, 48 В. |
| 8 |
Дерейтировка по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
| 9 |
Тип F только для версии на 60 Гц. |
Тип выходной розетки: B — стандартная розетка типа B, регион — Европа.
