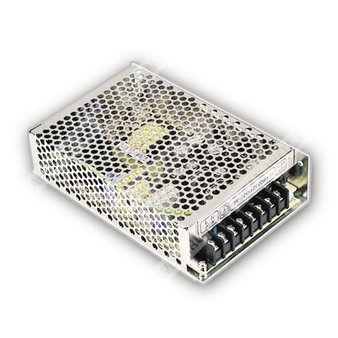

IT-60D - изолированный трёхканальный импульсный источник питания мощностью 60 Вт для промышленной электроники и автоматики.
Расшифровка партномера IT-60D
| Обозначение | Расшифровка |
| IT | Серия источников питания Mean Well IT |
| 60 | Номинальная мощность 60 Вт |
| D | Вариант исполнения с выходами 5 В, 12 В и 24 В |
Назначение и особенности
IT-60D — изолированный импульсный источник питания с тремя выходами постоянного напряжения, предназначенный для питания промышленной и электронной аппаратуры. Модель выполнена с универсальным входом переменного тока, имеет защиту от короткого замыкания, перегрузки и перенапряжения, а также светодиодную индикацию включения питания.
Особенности:
- Изолированные выходы и общий провод для каналов CH1, CH2, CH3.
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Светодиодный индикатор наличия питания.
- Испытание на 100% полной нагрузке при прогоне.
- Фиксированная частота переключения 67 кГц.
Выход
| Параметр | CH1 | CH2 | CH3 |
| Выходное напряжение | 5 В | 12 В | 24 В |
| Номинальный ток | 3 А | 0,8 А | 1,4 А |
| Диапазон тока | 0,5…3 А | 0,1…1 А | 0,2…2 А |
| Номинальная мощность | 58,2 Вт |
| Пиковая нагрузка в течение 3 с | 70 Вт |
| Пульсации и шум | 80 мВп-п | 120 мВп-п | 240 мВп-п |
| Диапазон подстройки напряжения | CH1: 4,75…5,5 В |
| Стабилизация по сети | ±3,0% | ±8,0% | ±8,0% |
| Стабилизация по нагрузке | ±1,0% | ±2,0% | ±2,0% |
| Допуск выходного напряжения | ±2,0% | ±5,0% | ±5,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока / 127…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| КПД типовой | 76% |
| Потребляемый ток, типовой | 1,8 А / 115 В переменного тока; 0,9 А / 230 В переменного тока |
| Пусковой ток, типовой | 20 А / 115 В переменного тока; 40 А / 230 В переменного тока, холодный запуск |
| Ток утечки | <1 мА / 240 В переменного тока |
Параметры переходных процессов
| Параметр | Значение |
| Время установки и нарастания | 300 мс, 20 мс / 230 В переменного тока; 800 мс, 20 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 80 мс / 230 В переменного тока; 18 мс / 115 В переменного тока при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 72…90 Вт по выходной мощности, тип защиты: режим Hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 5 В: 5,75…6,75 В |
| Тип защиты | Режим Hiccup, автоматическое восстановление после устранения аварийного состояния |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% RH |
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая температура | -10…+60 ℃ |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 ℃, 10…95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…50 ℃) по выходу +5 В |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 314,3 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,51 кг |
| Упаковка | 24 шт. / 13,2 кг / 0,75 CUFT |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает уставочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
4. Максимальный коэффициент заполнения 5% в пределах каждого 1 мин. Средняя выходная мощность не должна превышать номинальную.
Обозначения выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Не используется |
| 5 | Выход постоянного тока G2 |
| 6 | Выход постоянного тока +V3 |
| 7 | Выход постоянного тока G1 |
| 8 | Выход постоянного тока +5 В |
| 9 | Выход постоянного тока G3 |
| 10 | Выход постоянного тока +V2 |
