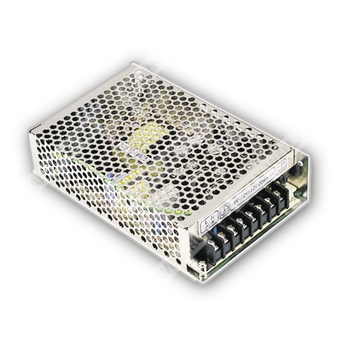

IT-60F - 60-ваттный изолированный трёхканальный источник питания AC-DC с универсальным входом и защитами.
Назначение: изолированный импульсный источник питания с тремя выходными каналами для промышленной электроники и систем автоматизации.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| IT | Серия источников питания IT |
| 60 | Номинальная мощность 60 Вт |
| F | Исполнение с выходами 5 В, 15 В и 24 В |
Краткое описание
IT-60F представляет собой изолированный трёхвыходной AC-DC источник питания мощностью 60 Вт с универсальным диапазоном сетевого входа, фиксированной частотой переключения 67 кГц и встроенными защитами от короткого замыкания, перегрузки и перенапряжения. Предусмотрена индикация включения питания, полный прогон при 100% нагрузке и изолированные выходы с отдельными общими шинами для каналов.
Особенности
- Изолированные выходы и отдельные общие выводы для каналов CH1, CH2, CH3.
- Универсальный диапазон входного напряжения переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Светодиодная индикация включения питания.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 67 кГц.
- Двухлетняя гарантия.
Выход
| Параметр |
CH1 |
CH2 |
CH3 |
| Выходное напряжение |
5 В |
15 В |
24 В |
| Номинальный ток |
3 А |
0,8 А |
1,3 А |
| Диапазон тока |
0,5...3 А |
0,1...1 А |
0,2...2 А |
| Номинальная мощность |
58,2 Вт |
| Пиковая нагрузка, 3 с |
70 Вт |
| Пульсации и шум |
80 мВ п-п |
150 мВ п-п |
240 мВ п-п |
| Диапазон регулировки напряжения |
CH1: 4,75...5,5 В |
| Стабилизация по сети |
±3,0% |
±8,0% |
±8,0% |
| Стабилизация по нагрузке |
±1,0% |
±2,0% |
±2,0% |
| Суммарная погрешность |
±2,0% |
±5,0% |
±5,0% |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| КПД типовое | 76% |
| Входной ток типовой | 1,8 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток типовой | Холодный старт: 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 72...90 Вт номинальной выходной мощности; тип защиты: hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5 В: 5,75...6,75 В; тип защиты: hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -10...+60 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C по выходу +5 В |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
|---|
| Средняя наработка на отказ | 314,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,51 кг |
| Упаковка | 24 шт.; 13,2 кг; 0,75 куб. фут. |
Механические размеры
Исполнение: Case No. 901. Единицы измерения: мм.
Размер корпуса: 159 мм по длине, 97 мм по ширине, 38 мм по высоте.
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | NC |
| 5 | Выход DC G2 |
| 6 | Выход DC +V3 |
| 7 | Выход DC G1 |
| 8 | Выход DC +5V |
| 9 | Выход DC G3 |
| 10 | Выход DC +V2 |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Максимальная скважность 5% в пределах каждой минуты. Средняя выходная мощность не должна превышать номинальную мощность.
