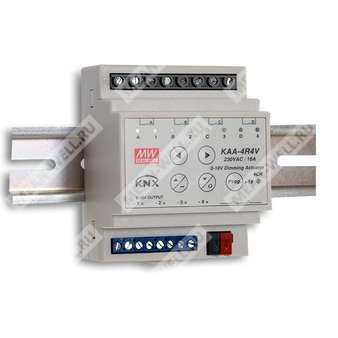

KAA-4R4V-10 - KNX-актуатор/диммер для коммутации и 0(1)–10 В диммирования светодиодных драйверов и электронных ПРА.
Назначение
Компонент KAA-4R4V-10 представляет собой четырёхканальный KNX-актуатор для систем зданий и автоматизации освещения. Устройство сочетает независимые бистабильные реле для включения/выключения нагрузки и 4 канала управляющего аналогового выхода 0–10 В для диммирования подключённых LED-драйверов. Применяется для управления диммируемыми и недиммируемыми источниками света, электронными трансформаторами и электронными ПРА в распределительных щитах на DIN рейку.
Краткая расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| KAA |
Серия KNX LED actuator / dimmer |
| 4R4V |
4 релейных канала и 4 канала 0(1)–10 В |
| -10 |
Исполнение с номиналом 10 А на канал по релейному выходу |
Особенности
- Четырёхканальное устройство для коммутации и диммирования LED-драйверов и традиционных электронных ПРА.
- Независимые бистабильные реле с разделением каналов.
- Индикация состояния каждого канала светодиодами.
- Поддержка линейной и логарифмической кривой диммирования, настраиваемой через ETS.
- Ручное управление с панели кнопками.
- Поддержка таймерных и сценических функций.
- Питание от шины EIB/KNX, дополнительный источник питания не требуется.
- Компактное исполнение: 4 модуля, ширина 72 мм.
- Монтаж на 35-мм DIN рейку.
Области применения
- Автоматизация зданий.
- Управление освещением: включение/выключение и диммирование.
- Совместная работа с LED-драйверами 0(1)–10 В.
- Работа с motion sensor для энергосбережения.
- Управление традиционными электронными балластами и источниками света.
Параметры питания и шины
| Параметр |
Значение |
| Напряжение шины KNX |
21–31 В |
| Потребляемый ток |
<11 мА |
| Потребляемая мощность |
<250 мВт |
| Дополнительное питание |
Не требуется |
Параметры управляющих аналоговых выходов
| Параметр |
Значение |
| Количество управляющих выходов |
4 |
| Тип управления |
Пассивный |
| Диапазон управляющего сигнала |
0–10 В |
| Максимальный ток на выход |
50 мА |
| Максимальная длина кабеля при полной нагрузке |
100 м при сечении кабеля 1,5 мм² |
Релейные выходы и коммутационные характеристики
| Параметр |
Значение |
| Количество реле |
4 |
| Независимость и гальваническая развязка |
Да, на каждое реле |
| Номинал релейного исполнения по обозначению |
10 А на канал |
| Резистивная нагрузка |
10 А |
| Ёмкостная нагрузка |
220 мкФ |
| Максимальный пусковой ток |
400 А (макс. 200 мкс), 80 А (макс. 20 мс) |
| Коммутационная способность AC1 (cos φ = 0,8) |
10 А |
| Коммутационная способность AC5a (cos φ = 0,45) |
8 А |
| Коммутационная способность AC5b |
10 А |
| Максимальный суммарный ток актуатора |
40 А |
| Механическая ресурсостойкость |
>10^6 операций |
| Электрическая износостойкость |
4×10^5 операций (см. примечание 2) |
| Ресурс для люминесцентной лампы AX |
10^4 операций (см. примечание 2) |
Эксплуатационные и климатические параметры
| Параметр |
Значение |
| Рабочая температура |
-30…+45 °C (3K5) |
| Температура хранения |
-35…+70 °C |
| Рабочая влажность |
10–95 % RH, без конденсации |
| Класс защиты |
II, согласно BS EN/EN61140 |
| Категория перенапряжения |
III, согласно BS EN/EN60664-1 |
| Степень загрязнения |
2, согласно BS EN/EN60664-1 |
| Степень защиты |
IP20, согласно BS EN/EN60529 |
Управление и индикация
| Параметр |
Значение |
| Кнопка/светодиод программирования |
Для задания индивидуального адреса |
| Кнопка/светодиод ручного управления |
Для ручного управления реле и диммированием |
Подключение
| Параметр |
Значение |
| Тип клемм |
Винтовые |
| Сечение одножильного провода |
0,5–4,0 мм² |
| Сечение многожильного провода |
0,5–2,5 мм² |
| KNX bus подключение |
0,8 мм, одножильный провод |
| Рекомендуемая отвёртка |
Шлицевая 2,5×0,4…3,5×0,6 |
| Рекомендуемый момент затяжки |
0,8 Н·м |
Габаритные и монтажные данные
| Параметр |
Значение |
| Габаритные размеры |
72 × 90 × 57 мм (Ш × В × Г) |
| Ширина в модулях |
4 |
| Монтаж |
35-мм DIN рейка по DIN BS EN/EN60715 |
| Допустимая DIN рейка |
TS35/7.5 или TS35/15 |
MTBF
| Параметр |
Значение |
| MTBF |
696,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 334,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр |
Значение |
| Масса |
0,247 кг |
| Количество в коробке |
48 шт. |
| Масса коробки |
12,53 кг |
| Объём упаковки |
1,02 CUFT |
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Предоставляется отчёт испытательной организации.
Коммуникационные объекты
В устройстве реализованы коммуникационные объекты для центральных функций, отдельных каналов, сцен, автоматических режимов, блокировок, лестничного освещения, предварительного предупреждения и постоянного включения. Для каналов 1–4 предусмотрены объекты включения/выключения, состояния, относительного и абсолютного диммирования, сцен и автоматики.
Сведения по подбору LED-драйверов и нагрузок
Документ содержит таблицы рекомендуемого числа подключаемых LED-драйверов и блоков питания на каждый релейный канал при 230 В для широкого перечня серий MEAN WELL, включая APC, APV, LCM, LPC, LPF, LPV, NPF, PCD, PLC, PLD, PLM, PLN, PLP, PWM, HLN, HLP, CEN, CLG, ELG, HBG, HLG, HSG, HVG и HVGC. Максимально допустимое число зависит от конкретной серии источника питания и условий применения, включая суммарную длину кабельной линии и ток, потребляемый каждым драйвером.
