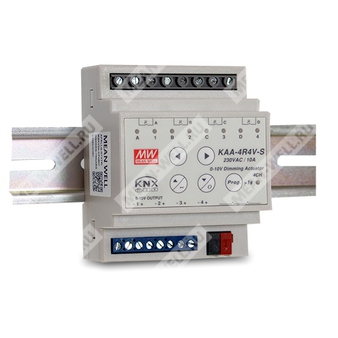

KAA-4R4V-10S - 4-канальный KNX актор/диммер для коммутации и диммирования LED-драйверов и электронных балластов.
KAA-4R4V-10S — это KNX LED actuator / dimmer на 4 канала, предназначенный для коммутации и диммирования светодиодных драйверов и традиционных электронных балластов. Устройство поддерживает управление по шине KNX, локальное ручное управление с панели, а также функцию KNX Data Secure. В составе изделия реализованы независимые бистабильные реле, выходы 0(1)–10 В с токовым стоком, индикация состояния по каждому каналу и программируемые функции времени и сцен.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| KAA | Серия KNX LED actuator / dimmer |
| 4R4V | 4-канальное исполнение: 4 релейных канала и 4 канала 0(1)–10 В |
| 10 | Номинальный ток релейного выхода 10 А на канал |
| S | Поддержка KNX Data Secure |
Особенности
- Диммирование и коммутация LED-драйверов и обычных электронных балластов.
- По одному светодиодному индикатору на каждый канал.
- Линейная или логарифмическая кривая диммирования, программируемая через ETS.
- Поддержка KNX Data Secure.
- Ручное управление кнопками на передней панели.
- Программируемые функции времени и сцен.
- Питание от шины EIB/KNX, без необходимости во внешнем источнике питания.
- Компактное исполнение для монтажа на DIN рейку 35 мм.
- Подходит для применения в системах автоматизации зданий, управления освещением и шторами/жалюзи.
Назначение
Устройство применяется для централизованного управления освещением в системах KNX/EIB: включение/выключение, диммирование, управление сценами, автоматическими функциями и, при соответствующей конфигурации, управление шторами/жалюзи.
Технические параметры
Шина и питание
| Параметр | Значение |
| Напряжение шины KNX | 21…31 В |
| Потребляемый ток | <14 мА |
| Потребляемая мощность | <250 мВт |
| Питание | От шины EIB/KNX |
Выходы управления диммированием
| Параметр | Значение |
| Число выходов управления | 4 |
| Тип управления | Пассивный |
| Максимальный ток на выход | 50 мА |
| Максимальная длина кабеля при полной нагрузке | 100 м при сечении кабеля 1,5 мм² |
| Диапазон управления | 0–10 В |
Релейные выходы
| Параметр | Значение |
| Количество реле | 4 |
| Количество выходов для штор/жалюзи | 2 |
| Независимость и гальваническая развязка | Да, для каждого реле |
| Номинальный ток релейного канала | 10 А |
| Емкостная нагрузка | 220 мкФ |
| Максимальный пусковой ток | 400 А (макс. 200 мкс), 80 А (макс. 20 мс) |
| Резистивная нагрузка | 10 А |
| Нагрузка AC-5a (cosφ = 0,45) | 8 А |
| Нагрузка AC-5b | 10 А |
| Максимальный суммарный ток акторa | 40 А |
Ресурс и долговечность
| Параметр | Значение |
| Механический ресурс | >10⁶ циклов |
| Электрическая долговечность по EN60669-1 19.1 | 4×10⁴ циклов |
| Электрическая долговечность по EN60669-1 19.2 для флуоресцентных ламп (AX) | 10⁴ циклов |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+45 °C (3K5) |
| Температура хранения | -35…+70 °C |
| Влажность при эксплуатации | 10…95 % RH, без конденсации |
| Класс защиты | II, согласно EN61140 |
| Категория перенапряжения | III, согласно EN60664-1 |
| Степень загрязнения | 2, согласно EN60664-1 |
| Степень защиты | IP20, согласно EN60529 |
Безопасность и ЭМС
| Параметр | Значение |
| Испытание на выдерживаемое напряжение | Между силовой цепью и цепью управления SELV: 3,5 кВ AC |
| Стандарты безопасности | BS EN/EN50491-3, BS EN/EN60669-1, BS EN/EN60669-2-1, BS EN/EN60669-2-5, EAC TP TC 004 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN50491-5-1,-2,-3, BS EN/EN50090-2-2, BS EN/EN60669-2-1, BS EN/EN60669-2-5, BS EN/EN63044-5-1,-2,-3, EAC TP TC 020 |
| ЭМС излучение | Соответствие BS EN/EN50491-5-1,-2,-3, BS EN/EN50090-2-2, BS EN/EN60669-2-1, BS EN/EN60669-2-5, BS EN/EN63044-5-1,-2,-3, EAC TP TC 020 |
Конструкция, монтаж и подключение
| Параметр | Значение |
| Способ подключения | Винтовые клеммы |
| Подключение шины KNX | Через клеммник шины |
| Провод для винтовых клемм | 0,5…4,0 мм² моножила; 0,5…2,5 мм² многожильный |
| Провод для шины KNX | 0,8 мм, моножила |
| Монтаж | На DIN рейку 35 мм, согласно DIN EN60715 |
| Допустимый профиль рейки | TS35/7.5 или TS35/15 |
| Габаритные размеры | 72 × 90 × 57 мм (Ш × В × Г) |
| Ширина в модулях | 4 |
| Масса упаковки партии | 0,247 кг; 48 шт./12,53 кг/1,02 CUFT |
Наработка на отказ
| Параметр | Значение |
| MTBF | 686,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 302,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Совместимость нагрузок и рекомендации по подключению драйверов
В документе приведены таблицы максимально допустимого числа LED-источников питания, подключаемых к каждому релейному каналу при 230 В. Значения зависят от конкретной серии драйвера. Для модели KAA-4R4V-10S указаны рекомендации по числу подключаемых устройств для различных серий APC, APV, LCM, LPC, LPF, LPV, NPF, PCD, PLC, PLD, PLM, PLN, PLP, PWM, HLN, HLP, CEN, CLG, ELG, HBG, HLG, HSG, HVG и HVGC.
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Предоставлен отчёт испытаний уведомлённого органа.
Применения
- Автоматизация зданий.
- Управление освещением: включение, выключение, диммирование.
- Управление шторами и жалюзи.
Примерные режимы применения
- Работа с DC 1–10 В LED-драйвером.
- Работа с DC 0–10 В LED-драйвером.
- Работа с недиммируемым драйвером.
- Работа с приводом штор/жалюзи.
