KAA-8R-10S - 8-канальный KNX универсальный исполнитель для коммутации нагрузок, штор и систем автоматизации.
Расшифровка партномера
| Фрагмент партномера |
Расшифровка |
| KAA |
Серия KNX Universal Actuator |
| 8R |
8-канальный исполнитель на реле, 8 замыкающих каналов |
| 10 |
Номинальный ток нагрузки 10 А на канал |
| S |
Встроенная функция KNX Secure / KNX Data Secure |
Назначение и краткое описание

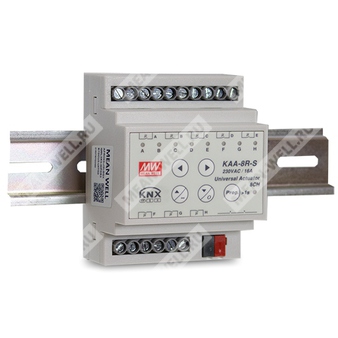

KAA-8R-10S — это компактный 8-канальный KNX исполнитель на бистабильных независимых реле для управления освещением, нагревателями, приводами, шторными и смешанными нагрузками в системах зданий автоматизации.
Устройство устанавливается на DIN рейку 35 мм, питается от шины KNX и не требует отдельного источника питания. Предусмотрены ручное управление с кнопок, индикация состояния, программирование через ETS, а также поддержка KNX Data Secure.
Описание
Исполнитель предназначен для коммутации активных, ёмкостных и индуктивных нагрузок, включая светодиодные драйверы, лампы, отопительные нагрузки и электродвигатели в шторных и жалюзийных системах. Коммутационная часть реализована на независимых потенциально свободных бистабильных реле, что повышает энергоэффективность и обеспечивает сохранение состояния после отключения управляющего воздействия.
Компоновка выполнена в модульном исполнении шириной 4 стандартных модуля, что соответствует 72 мм. Конструкция рассчитана на монтаж в распределительных щитах на DIN рейку типа TS35/7.5 или TS35/15. Подключение к KNX-шине выполнено через клеммник шины.
Версия с индексом S поддерживает KNX Data Secure, обеспечивая защиту от несанкционированного вмешательства в проекте ETS.
Особенности
- 8-канальный исполнитель в компактном корпусе.
- 8 независимых потенциально свободных бистабильных реле.
- Номинальный ток коммутации 10 А на канал.
- Поддержка KNX Data Secure.
- Питание от KNX-шины без дополнительного источника питания.
- Ручное управление с кнопок и световая индикация.
- Программирование индивидуального адреса через ETS.
- Подходит для активных, ёмкостных и индуктивных нагрузок.
- Применение для света, штор, отопления, вентиляции и смешанных сценариев.
Области применения
- Зданиевая автоматизация.
- Коммутация освещения.
- Управление шторами и жалюзи.
- Управление отоплением.
- Управление вентиляцией.
- Коммутация нагрузок с пусковыми и переходными токами в допустимых пределах.
Таблица параметров: питание и шина
| Параметр |
Значение |
| Номинал изделия |
KAA-8R-10S |
| Напряжение шины KNX |
21–31 В |
| Ток потребления |
<10 мА |
| Потребляемая мощность |
<180 мВт |
| Питание |
От шины EIB / KNX |
Таблица параметров: выходы и коммутация
| Параметр |
Значение |
| Количество коммутационных выходов |
8 |
| Количество шторных выходов |
4 |
| Тип выходов |
Независимые, потенциально свободные бистабильные реле |
| Напряжение коммутации |
230 В AC, 50 Гц |
| Номинальный ток на активную нагрузку |
10 А |
| Ёмкостная нагрузка |
220 мкФ |
| Максимальный пусковой ток |
400 А (макс. 200 мкс), 80 А (макс. 20 мс) |
| Максимальный суммарный ток исполнительного блока |
56 А |
| Максимальная длительная суммарная нагрузка |
2300 Вт на канал для ряда нагрузок; 2300 Вт для ряда указанных типов ламп; для резистивной нагрузки/нагревателя — 2300 Вт |
| Электрическая прочность контактов |
По таблицам нагрузок в документе; для ряда режимов указаны значения по EN60669-1 и EN60947-4-1 |
Таблица параметров: нагрузки и допустимые режимы
| Тип нагрузки |
Максимум |
| Резистивная нагрузка или нагреватель |
2300 Вт |
| Светодиодный драйвер |
См. таблицы количества драйверов на канал |
| Лампы накаливания |
2300 Вт |
| Галогенные лампы 230 В |
2300 Вт |
| Галогенные лампы с электронным трансформатором |
1300 Вт |
| Люминесцентные лампы, без компенсации |
2000 Вт |
| Люминесцентные лампы, с параллельной компенсацией |
1200 Вт |
| Максимальное число электронных трансформаторов |
15 |
| Привод шторы |
600 Вт |
Таблица параметров: сервисный ресурс
| Параметр |
Значение |
| Механический ресурс |
>106 циклов |
| Электрическая долговечность |
105 циклов по EN60669-1 19.1 для KAA-8R-10S |
| Люминесцентная нагрузка AX |
105 циклов |
Таблица параметров: условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−30…+45 °C (3K5) |
| Температура хранения |
−35…+70 °C |
| Относительная влажность |
10–95 % RH, без конденсации |
| Степень защиты |
IP20 по EN60529 |
| Класс защиты |
II, по EN61140 |
| Категория перенапряжения |
III, по EN60664-1 |
| Степень загрязнения |
2, по EN60664-1 |
Таблица параметров: безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
BS EN/EN50491-3, BS EN/EN60669-1, BS EN/EN60669-2-1, BS EN/EN60669-2-5 |
| Соответствие по ЭМС, помехоустойчивость |
BS EN/EN50491-5-1,-2,-3, BS EN/EN50090-2-2, BS EN/EN60669-2-1, BS EN/EN60669-2-5, BS EN/EN63044-5-1,-2,-3 |
| Соответствие по ЭМС, излучение |
BS EN/EN50491-5-1,-2,-3, BS EN/EN50090-2-2, BS EN/EN60669-2-1, BS EN/EN60669-2-5, BS EN/EN63044-5-1,-2,-3 |
| Испытательное напряжение между силовой и SELV цепями |
3,5 кВ AC |
| Подтверждение по EAC |
EAC TP TC 004, EAC TP TC 020 |
Таблица параметров: монтаж и подключение
| Параметр |
Значение |
| Подключение к KNX |
Через клеммник шины |
| Подключение силовых цепей |
Винтовые клеммы |
| Сечение провода, однопроволочный |
0,5–4,0 мм² |
| Сечение провода, многопроволочный |
0,5–2,5 мм² |
| Провод для KNX-клеммы |
0,8 мм, однопроволочный |
| Момент затяжки |
0,8 Нм |
| Рекомендуемая отвертка |
Шлицевая 2,5×0,4…3,5×0,6 |
| Монтаж |
На DIN рейку 35 мм по DIN EN60715 |
| Совместимая DIN рейка |
TS35/7.5 или TS35/15 |
Таблица параметров: конструкция, габариты, масса и упаковка
| Параметр |
Значение |
| Габариты |
72 × 90 × 57 мм (Ш × В × Г) |
| Монтажная ширина |
4 модуля |
| Масса |
0,312 кг |
| Упаковка |
48 шт. / 16 кг / 1,02 куб. фута |
Таблица параметров: надёжность
| Параметр |
Значение |
| MTBF |
597,8 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF |
447,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Предоставлен отчет испытаний нотифицированного органа.
Сведения по применению
Применение 1: работа с недиммируемым драйвером
Коммутация сетевого питания 230 В AC на вход LED-драйвера с последующей подачей на светодиодную нагрузку.
Применение 2: работа с шторным/жалюзийным приводом
Используется для реверсивного управления электродвигателем шторы или жалюзи. Необходимо учитывать схему подключения конкретного двигателя и руководство по его монтажу.
Применение 3: работа с нагревателем
Исполнитель коммутирует силовую цепь нагревателя от сети 230 В AC.
Состав таблиц для светодиодных драйверов
В документе приведены перечни рекомендованных драйверов MEAN WELL с указанием максимально допустимого количества для одного канала при 230 В. Для KAA-8R-10S значения соответствуют колонке KAA-8R-10S и совпадают с приведёнными в документе для большинства моделей. Для моделей с ограничением указаны следующие отличающиеся значения: LPC-150 — 5; HLG-240H — 5; HLG-320H — 6; HLG-600H — 3.
