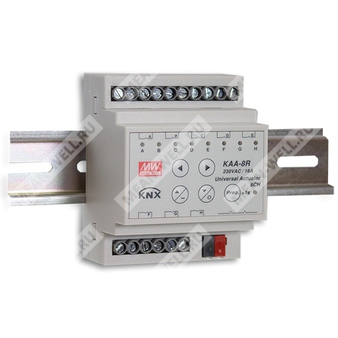

KAA-8R - универсальный KNX актуатор для коммутации восьми независимых нагрузок и управления исполнительными цепями автоматизации зданий.

Назначение

KAA-8R — модульный 8-канальный исполнительный KNX прибор с независимыми бистабильными реле с фиксацией состояния, предназначенный для коммутации цепей освещения, нагревателей, вентиляторов, приводов жалюзи и иных нагрузок в системах автоматизации зданий. Устройство устанавливается в распределительный щит на DIN рейку 35 мм, подключается к шине KNX через шинную клемму и не требует отдельного вспомогательного источника питания.

Описание

Актуатор KNX представляет собой 8-канальное устройство с высококачественными независимыми реле с фиксацией, пригодное для применения в режимах коммутации, управления шторами и жалюзи, а также в смешанных конфигурациях. Компактное исполнение шириной 4 модуля, что соответствует 72 мм, обеспечивает удобную установку в распределительных щитах на монтажные DIN реечные направляющие 35 мм в системах EIB/KNX.

Подключение к шине KNX реализовано через шинную клемму. Коммутационные реле особенно пригодны для переключения активных, емкостных и индуктивных нагрузок, включая светодиодные драйверы, а также двигатели в системах жалюзи и роллет. Питание самого актуатора осуществляется непосредственно от шины EIB/KNX, поэтому дополнительный источник питания не требуется.

Особенности

  • 8-канальный актуатор в компактном корпусе.
  • Пригодность для различных и смешанных применений.
  • Поддержка коммутации нагрузок категорий AX, C-нагрузок, а также емкостных и индуктивных нагрузок.
  • Программирование через программное обеспечение ETS 5.0.
  • Ручное управление с помощью кнопок.
  • Программируемые временные и сценовые функции.
  • Применение в системах автоматизации зданий.

Области применения

  • Автоматизация зданий.
  • Коммутация осветительных цепей.
  • Управление шторами и жалюзи.
  • Управление отоплением.
  • Вентиляционные функции.

Расшифровка партномера

Элемент партномера Значение
KAA Серия KNX универсальных актуаторов
R Релейное включение/выключение
8 8 каналов, 8-кратное исполнение
Пустое окончание Исполнение на 16 А на канал
-10 Исполнение на 10 А на канал

Исполнения

Тип Функция Примечание
KAA-8R 8-канальный актуатор, 16 А на канал В наличии
KAA-8R-10 8-канальный актуатор, 10 А на канал В наличии

Питание

Параметр KAA-8R
Напряжение шины KNX 21...31 В
Потребляемый ток < 6 мА
Потребляемая мощность < 180 мВт

Выходы

Параметр KAA-8R
Количество коммутационных выходов 8
Количество выходов для управления жалюзи 4
Тип выходов Независимые, беспотенциальные бистабильные реле с фиксацией
Коммутируемое напряжение 230 В AC, 50 Гц

Коммутационные параметры выходов

Параметр KAA-8R KAA-8R-10
Активная нагрузка 16 А 10 А
Емкостная нагрузка 220 мкФ 220 мкФ
Максимальный пусковой ток 800 А, максимум 200 мкс; 165 А, максимум 20 мс 400 А, максимум 200 мкс; 80 А, максимум 20 мс
Категория AC1, cosθ = 0,8 16 А 10 А
Категория AC3, cosθ = 0,45 8 А 5 А
Категория AC5a, cosθ = 0,45 8 А 8 А
Категория AC5b 16 А 10 А
Максимальный суммарный ток актуатора 80 А 56 А

Ресурс выходов

Параметр KAA-8R KAA-8R-10
Механический ресурс > 106 > 106
Электрическая износостойкость, пункт 19.1 105 4 x 105
Электрическая износостойкость, пункт 19.2, люминесцентные лампы AX 105 105

Управление и индикация

Параметр KAA-8R
Кнопка и светодиод программирования Программирование индивидуального адреса
Ручные кнопки и индикация Ручное управление и индикация состояния

Условия эксплуатации и окружающая среда

Параметр KAA-8R
Рабочая температура от -30 до +45 °C, категория 3K5
Температура хранения от -35 до +70 °C
Рабочая влажность 10...95 % RH, без конденсации
Класс защиты II, согласно BS EN/EN61140
Категория перенапряжения III, согласно BS EN/EN60664-1
Степень загрязнения 2, согласно BS EN/EN60664-1
Степень защиты оболочки IP20, согласно BS EN/EN60529

Безопасность и электромагнитная совместимость

Параметр KAA-8R
Стандарты безопасности BS EN/EN50491-3, BS EN/EN60669-1, BS EN/EN60669-2-1, BS EN/EN60669-2-5, одобрение EAC TP TC 004
Электромагнитное излучение Соответствие BS EN/EN50491-5-1, BS EN/EN50491-5-2, BS EN/EN50491-5-3, BS EN/EN50090-2-2, BS EN/EN60669-2-1, BS EN/EN60669-2-5, BS EN/EN63044-5-1, BS EN/EN63044-5-2, BS EN/EN63044-5-3, EAC TP TC 020
Помехоустойчивость Соответствие BS EN/EN50491-5-1, BS EN/EN50491-5-2, BS EN/EN50491-5-3, BS EN/EN50090-2-2, BS EN/EN60669-2-1, BS EN/EN60669-2-5, BS EN/EN63044-5-1, BS EN/EN63044-5-2, BS EN/EN63044-5-3, EAC TP TC 020

Подключения и монтаж

Параметр KAA-8R
Силовые клеммы Винтовые клеммы
Подключаемый провод 0,5...4,0 мм² однопроволочный; 0,5...2,5 мм² многопроволочный
Клемма шины KNX 0,8 мм, однопроволочный проводник
Монтаж На DIN рейку 35 мм согласно DIN BS EN/EN60715
Монтажная ширина 4 модуля

Габариты, масса, наработка на отказ и упаковка

Параметр KAA-8R
Габариты 72 x 90 x 57 мм
Масса 0,312 кг
MTBF 605,5 тыс. ч минимум по Telcordia SR-332; 493,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C
Упаковка 48 шт.; 16 кг; 1,02 куб. фута

Максимальная нагрузка на канал

Тип нагрузки KAA-8R KAA-8R-10
Резистивная нагрузка или нагреватель 3680 Вт 2300 Вт
Светодиодный драйвер См. таблицы допустимого количества драйверов См. таблицы допустимого количества драйверов
Лампы накаливания 2300 Вт 2300 Вт
Галогенные лампы 230 В 2300 Вт 2300 Вт
Галогенные лампы с электронным трансформатором 1300 Вт 1300 Вт
Люминесцентные лампы без компенсации 2000 Вт 2000 Вт
Люминесцентные лампы с параллельной компенсацией 1200 Вт 1200 Вт
Максимальное количество электронных трансформаторов 15 15
Двигатель жалюзи 600 Вт 600 Вт

Допустимое количество светодиодных драйверов на канал при 230 В

Модель драйвера KAA-8R KAA-8R-10
APC-82222
APC-121111
APC-161818
APC-251111
APC-351111
APC-8E2222
APC-12E1818
APC-16E1515
APV-82222
APV-121111
APV-161818
APV-251111
APV-351111
APV-8E2222
APV-12E1818
APV-16E1515
LCM-252525
LCM-402525
LCM-602525
LCM-25DA2525
LCM-40DA2525
LCM-60DA2525
LPC-201111
LPC-3599
LPC-6088
LPC-10077
LPC-150135
LPF-161818
LPF-251616
LPF-401616
LPF-6099
LPF-9077
LPF-16D1818
LPF-25D1616
LPF-40D1616
LPF-60D99
LPF-90D77
LPH-181616
LPHC-181616
LPV-201111
LPV-3599
LPV-6088
LPV-10077
LPV-15088
NPF-401010
NPF-601010
NPF-9088
NPF-12088
NPF-40D1010
NPF-60D1010
NPF-90D88
NPF-120D88
PCD-16B8080
PCD-25B5353
PCD-40B4545
PCD-60B2626
PLC-302323
PLC-452323
PLC-602323
PLC-1001313
PLD-16B4040
PLD-253232
PLD-40B3232
PLD-60B3232
PLM-125353
PLM-255353
PLM-405353
PLN-202323
PLN-302323
PLN-452323
PLN-602323
PLN-1001313
PLP-303232
PLP-452727
PLP-602323
PWM-401010
PWM-601010
PWM-9088
PWM-12088
HLN-40H1010
HLN-60H99
HLN-80H77
HLP-40H77
HLP-60H99
HLP-80H77
CEN-602222
CEN-752222
CEN-1002222
CLG-602323
CLG-1001313
CLG-15088
ELG-751010
ELG-10088
ELG-15088
ELG-75-C1010
ELG-100-C1313
ELG-150-C88
HBG-10088
HBG-16088
HBG-24077
HBG-601818
HLG-40H1616
HLG-60H99
HLG-80H77
HLG-100H88
HLG-120H88
HLG-150H88
HLG-185H88
HLG-240H75
HLG-320H76
HLG-600H43
HLG-60H-C88
HLG-80H-C88
HLG-120H-C1010
HLG-185H-C99
HLG-240H-C77
HLG-320H-C76
HSG-7099
HVG-652020
HVG-10088
HVG-15088
HVG-24055
HVG-32044
HVGC-652020
HVGC-10088
HVGC-15088
HVGC-24055
HVGC-32044

Конфигурирование и ввод в эксплуатацию

Прикладная программа для устройства может быть загружена через Online Catalogs в ETS или по ссылке на базу приложений KNX производителя. Эта же база используется для проверки соответствующей версии встроенного программного обеспечения, совместимой с базой данных.

Программирование выполняется в ETS 5.0. Устройство оснащено кнопкой и светодиодом программирования индивидуального адреса, а также кнопками ручного управления с индикацией.

Типовые применения

  • Работа с недиммируемым светодиодным драйвером.
  • Работа с приводом жалюзи или роллет.
  • Работа с нагревателем.

Для схемы с приводом жалюзи необходимо руководствоваться монтажной инструкцией конкретного двигателя при выполнении подключений.

Рекомендации по монтажу

Параметр Значение
Рекомендуемая отвертка Шлицевая отвертка 2,5 x 0,4 ... 3,5 x 0,6
Провод 0,5...4,0 мм² однопроволочный или 0,5...2,5 мм² многопроволочный
Момент затяжки 0,8 Н·м

Примечания

  • Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
  • По указанным параметрам предоставлен протокол испытаний нотифицированного органа.
