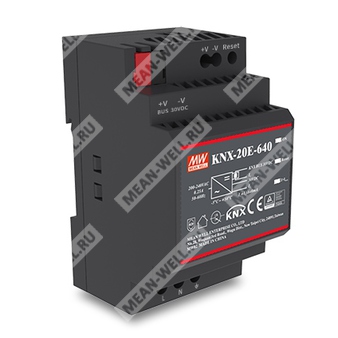

KNX-20E-640 - источник питания системы EIB/KNX для питания шины 30 В постоянного тока и подключаемых устройств KNX.
Описание
KNX-20E-640 — источник питания KNX с выходным током 640 мА, рассчитанный на применение в системах интеллектуального здания и промышленной автоматизации. Устройство выполнено в компактном корпусе шириной 3SU, что соответствует 52,5 мм, и предназначено для установки на DIN рейку TS-35/7.5 или TS-35/15.
Источник питания имеет выход шины KNX с интегрированным дросселем, а также дополнительный выход 30 В постоянного тока без дросселя для вспомогательного питания. Конструкция ориентирована на работу в широком диапазоне температур окружающей среды от минус 30 до плюс 70 °C. Для контроля состояния предусмотрены светодиодные индикаторы нормальной работы, режима сброса шины и перегрузки шины.
Изделие предназначено для питания устройств с маркировкой KNX и может применяться в составе систем управления освещением, HVAC, мониторинга, безопасности, жалюзи и энергоменеджмента.
Расшифровка партномера
| Элемент партномера | Значение |
| KNX | Наименование серии, источник питания для систем KNX |
| 20 | Выходная мощность серии, 20 Вт класс |
| E | Исполнение по входу 230 В AC, стандартное |
| 640 | Номинальный выходной ток 640 мА |
Особенности
- Источник питания EIB/KNX со встроенным дросселем
- Компактное исполнение, ширина 3SU, 52,5 мм
- Безопасное сверхнизкое напряжение SELV
- Входное напряжение 180...264 В AC
- Потребляемая мощность без нагрузки менее 0,5 Вт
- Защита от короткого замыкания, перегрузки и перенапряжения
- Охлаждение естественной конвекцией воздуха
- Класс изоляции I
- Светодиодная индикация нормальной работы, сброса шины и перегрузки шины
- Установка на DIN рейку TS-35/7.5 или TS-35/15
- Категория перенапряжения III
- 100% прогон под полной нагрузкой
Области применения
- Интеллектуальное управление домом
- Современная автоматизация зданий
- Управление освещением
- Системы HVAC
- Системы безопасности
- Управление жалюзи и ставнями
- Системы мониторинга
- Энергоменеджмент
- Сигнализация и контроль аварийных состояний
Параметры выхода
| Параметр | Значение |
| Выходное напряжение шины с дросселем | Шина, 30 В, клеммный блок KNX черный/красный |
| Выходное напряжение постоянного тока без дросселя | 30 В, дополнительный выход для вспомогательного питания |
| Номинальный ток | 640 мА |
| Номинальная мощность | 19,2 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Ток короткого замыкания | 1,4 А |
| Время запуска, время нарастания | 1000 мс, 50 мс при 230 В AC и полной нагрузке |
| Время поддержания при пропадании сети | 200 мс при 230 В AC и полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 180...264 В AC, 230...370 В DC |
| Диапазон частоты | 47...63 Гц |
| КПД, типовое значение | 86% |
| Потребляемый ток, типовое значение | 0,22 А при 230 В AC |
| Пусковой ток, типовое значение | 40 А при 230 В AC, холодный старт |
| Ток утечки | менее 1 мА при 240 В AC |
| Потребление без нагрузки | менее 0,5 Вт |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 205...235% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 33...35 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от короткого замыкания | Предусмотрена |
Функции и индикация
| Параметр | Значение |
| Сброс | Физическая кнопка сброса шины; для сброса шины KNX кнопку RESET необходимо удерживать не менее 20 секунд |
| Индикация нормальной работы | Зеленый светодиод, состояние включено |
| Индикация сброса | Красный светодиод LED1, сброс шины |
| Индикация перегрузки | Красный светодиод LED2, перегрузка или короткое замыкание |
| Дроссель | Один интегрированный дроссель |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой оси X, Y, Z |
| Степень защиты корпуса | IP20 |
| Категория перенапряжения | III, в соответствии с BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; высота эксплуатации до 2000 м |
| Охлаждение | Естественная конвекция |
| Класс изоляции | I |
Электробезопасность и ЭМС
| Параметр | Значение |
| Нормы безопасности | BS EN/EN61558-1, BS EN/EN61558-2-16, BS EN/EN50491-3, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN50491-5-2, BS EN/EN50491-5-3, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN50491-5-2, BS EN/EN50491-5-3, BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11, BS EN/EN55035; уровень тяжелой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход 4 кВ AC, вход-земля 2 кВ AC, выход-земля 0,6 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм при 500 В DC, 25 °C, 70% RH |
Надежность, конструкция и монтаж
| Параметр | Значение |
| MTBF | 1899,9 тыс. ч минимум по Telcordia SR-332; 416,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 52,5 × 90 × 54,5 мм (Ш × В × Г) |
| Монтаж | На 35 мм DIN рейку по BS EN/EN60715 |
| Масса | 0,215 кг |
| Упаковка | 60 шт., 13,9 кг, 0,97 куб. фута |
Механические и установочные сведения
| Параметр | Значение |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
| Ширина в модульных единицах | 3SU |
| Клеммы шины KNX | Красный: плюс, черный: минус |
| Дополнительные клеммы питания | Выход вспомогательного питания |
| Кнопка | RESET |
Рекомендации по монтажу проводников
| Параметр | Значение |
| Рекомендуемая отвертка | Шлицевая, 2,5 × 0,4...3,5 × 0,6 |
| Проводник | 0,5...4,0 мм² однопроволочный или 0,5...2,5 мм² многопроволочный |
| Момент затяжки | 0,8 Н·м |
Конфигурирование и ввод в эксплуатацию
Предусмотрено два типовых режима применения:
- Питание только шины KNX — источник питания обеспечивает питание линии KNX через выход с дросселем.
- Питание шины KNX и устройства KNX — допускается использование дополнительного выхода без дросселя для питания устройства KNX при соблюдении ограничения по суммарному току.
Для ETS предусмотрена программа приложения, доступная для загрузки с каталога продукции производителя.
Ограничения по подключению шины
| Параметр | Значение |
| Максимальное число устройств шины | 64 |
| Максимальная длина сегмента линии | 350 м, измеряется по линии между источником питания и наиболее удаленным устройством шины |
| Максимальное расстояние между двумя устройствами шины | 700 м |
| Максимальная суммарная длина линии шины | 1000 м с учетом всех сегментов |
| Параллельная работа | Возможно подключение двух KNX-20E-640 параллельно в одной линии KNX без требования минимальной длины кабеля |
Требования при питании устройств KNX от дополнительного выхода
| Параметр | Значение |
| Источник питания устройства KNX | Следует использовать только дополнительный выход KNX-20E-640 |
| Ограничение по суммарному току | Суммарный ток должен быть равен или меньше 640 мА |
| Применимость ограничений по шине | Указанные требования по разводке шины сохраняются |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ. Измерение выполняется до дросселя.
- Значение КПД указано до дросселя.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При эксплуатации на высоте более 2000 м для безвентиляторных моделей требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м, для моделей с вентилятором — на 5 °C на каждые 1000 м.
