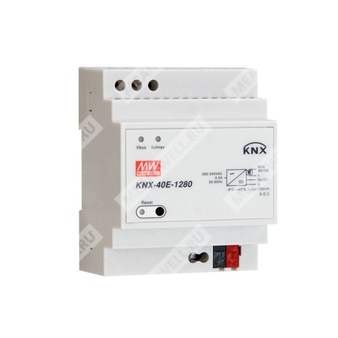

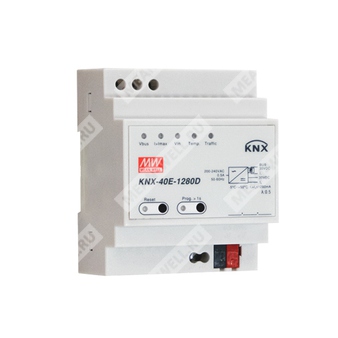

KNX-40E-1280
KNX-40E-1280 - источник питания KNX/EIB для питания шины TP1-256 с встроенным дросселем и дополнительным выходом 30 В постоянного тока.
Назначение
KNX-40E-1280 представляет собой специализированный источник питания для систем автоматизации зданий на базе KNX/EIB. Устройство формирует выход шины KNX 30 В через встроенный дроссель, а также предоставляет дополнительный выход 30 В постоянного тока для вспомогательного питания устройств. Модель рассчитана на применение в системах интеллектуального дома, диспетчеризации инженерных систем, управления освещением, HVAC, жалюзи, охранных и мониторинговых системах.
Расшифровка партномера
| Элемент партномера | Значение |
| KNX | Серия источников питания для шинной системы KNX |
| 40E | Серия KNX-40E, выходная мощность 40-ваттного класса |
| 1280 | Номинальный выходной ток 1280 мА |
| Отсутствие суффикса | Базовое исполнение без диагностических функций |
Особенности
- Источник питания EIB/KNX со встроенным дросселем.
- Компактное исполнение шириной 4SU, 72 мм.
- Безопасное сверхнизкое напряжение SELV.
- Пригодность для топологии TP1-256.
- Входное напряжение 180...264 В переменного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции воздуха.
- Класс изоляции I.
- Светодиодная индикация нормальной работы, сброса шины и перегрузки шины.
- Категория перенапряжения III.
Области применения
- Интеллектуальное управление домом.
- Современная автоматизация зданий.
- Управление освещением.
- Системы HVAC.
- Системы безопасности.
- Жалюзи и роллеты.
- Системы мониторинга.
- Управление энергопотреблением.
- Системы аварийной сигнализации и мониторинга тревог.
Описание
Источник питания KNX-40E-1280 выполнен в компактном корпусе шириной 4SU 72 мм и предназначен для питания устройств с маркировкой KNX. Устройство имеет выход шины KNX с дросселем и дополнительный выход для вспомогательного питания. Широкий диапазон рабочих температур от минус 30 до плюс 70 °C позволяет использовать источник питания в различных условиях эксплуатации. Светодиодные индикаторы предназначены для отображения состояния нормальной работы, перегрузки и операции RESET.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение шины с дросселем | Шина, 30 В, клеммный блок KNX черный/красный |
| Выходное напряжение без дросселя | 30 В, дополнительный выход для вспомогательного питания |
| Номинальный ток | 1280 мА |
| Номинальная мощность | 38,4 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Ток короткого замыкания | 2,8 А |
| Время установления, время нарастания | 1000 мс, 50 мс при 230 В переменного тока и полной нагрузке |
| Время удержания при пропадании сети | 200 мс при 230 В переменного тока и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180...264 В переменного тока; 176...280 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| КПД, типовое значение | 86 % |
| Потребляемый ток, типовое значение | 0,5 А при 230 В переменного тока |
| Пусковой ток, типовое значение | Холодный старт 60 А, длительность импульса 1200 мкс, измерено на уровне 50 % от пикового тока, при 230 В переменного тока |
| Ток утечки | Менее 1 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 205...235 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 33...35 В |
| Тип защиты от перенапряжения | Прерывистый режим с автоматическим восстановлением после устранения неисправности |
Функциональные параметры
| Параметр | Значение |
| Сброс | Физическая кнопка сброса шины: для базового исполнения необходимо удерживать кнопку RESET не менее 20 секунд для сброса шины KNX |
| Светодиодная индикация | Индикация состояния питания, напряжения шины, выходного тока, внутренней температуры и сброса шины |
| Дроссель | Один встроенный дроссель |
Пояснение состояний светодиодов
| Контролируемый параметр | Состояние индикации | Пояснение |
| Вход питания | Зеленый, постоянное свечение | Питание от входа переменного тока |
| Вход питания | Красный, постоянное свечение | Питание от входа постоянного тока |
| Вход питания | Зеленый, мигание | Отказ входа переменного или постоянного тока |
| Напряжение шины | Зеленый, постоянное свечение | Напряжение шины KNX 28...31 В постоянного тока |
| Напряжение шины | Красный, постоянное свечение | Напряжение шины KNX ниже 28 В постоянного тока |
| Напряжение шины | Красный, постоянное свечение | Напряжение шины KNX выше 31 В постоянного тока |
| Трафик телеграмм | Зеленый, мигание | Нагрузка телеграмм менее 80 % |
| Трафик телеграмм | Красный, постоянное свечение | Нагрузка телеграмм 80 % и выше |
| Выходной ток | Зеленый, постоянное свечение | Выходной ток менее 1280 мА |
| Выходной ток | Красный, постоянное свечение | Выходной ток 1280...1600 мА |
| Выходной ток | Красный, постоянное свечение | Выходной ток более 1600 мА, перегрузка |
| Внутренняя температура | Зеленый, постоянное свечение | Внутренняя температура 0...75 °C |
| Внутренняя температура | Красный, постоянное свечение | Внутренняя температура вне указанного диапазона |
| Сброс KNX | Оранжевый, постоянное свечение | Устройство выполняет перезапуск шины KNX |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | От -30 до +70 °C, согласно кривой снижения мощности |
| Рабочая влажность | 20...95 % относительной влажности, без конденсации |
| Температура хранения | От -40 до +85 °C |
| Влажность хранения | 10...95 % относительной влажности, без конденсации |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
| Степень защиты | IP20 |
| Категория перенапряжения | III, согласно BS EN/EN61558 и BS EN/EN50178, высота эксплуатации до 2000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN61558-1, BS EN/EN61558-2-16, BS EN/EN50491-3 |
| Испытательное напряжение изоляции | Вход-выход 4,2 кВ переменного тока; вход-земля 2 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм при 500 В постоянного тока, 25 °C, 70 % RH |
| Эмиссия ЭМС | Соответствие BS EN/EN50491-5-2, BS EN/EN50491-5-3, BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Устойчивость к ЭМС | Соответствие BS EN/EN50491-5-2, BS EN/EN50491-5-3, BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11, уровень тяжелой промышленности |
Надежность, монтаж, габариты и упаковка
| Параметр | Значение |
| MTBF | 1414,2 тыс. ч минимум по Telcordia SR-332 Bellcore; 217,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 72 x 90 x 57 мм, ширина x высота x глубина |
| Монтаж | На DIN рейку 35 мм согласно BS EN/EN60715 |
| Масса | 0,328 кг |
| Упаковка | 48 шт.; 16,4 кг; 1,02 куб. фута |
Механические данные и подключения
| Параметр | Значение |
| Ширина корпуса | 72 мм, 4SU |
| Высота корпуса | 90 мм |
| Глубина корпуса | 57 мм |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
| Клеммы шины KNX | Красный: плюс, темно-серый: минус |
| Дополнительные клеммы питания | Выход вспомогательного питания 30 В постоянного тока |
Рекомендации по монтажу и подключению
| Параметр | Значение |
| Рекомендуемая отвертка | Шлицевая отвертка 2,5 x 0,4...3,5 x 0,6 |
| Подключаемый провод | 0,5...4,0 мм² однопроволочный или 0,5...2,5 мм² гибкий многопроволочный |
| Момент затяжки | 0,8 Нм |
Параметры шинной проводки
| Параметр | Значение |
| Максимальное число устройств на шине | 256 для топологии TP1-256 |
| Максимальная длина сегмента линии | 350 м, измеряется вдоль линии между источником питания и наиболее удаленным устройством шины |
| Максимальное расстояние между двумя устройствами шины | 700 м |
| Максимальная длина линии шины | 1000 м с учетом всех сегментов |
Схемы применения
- Питание только шины KNX.
- Питание шины KNX и устройств KNX от дополнительного выхода.
- Для питания устройств KNX следует использовать только дополнительный выход KNX-40E-1280.
- Суммарный ток I1 + I2 должен быть меньше или равен 1280 мА.
- Ограничения по шинной проводке сохраняются и при использовании дополнительного выхода.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ. Измерение выполняется до дросселя.
- КПД указан до дросселя.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей с естественным охлаждением и 5 °C на каждые 1000 м для моделей с вентиляторным охлаждением.
