Каталог Mean Well KNX KNX-40E-1280D

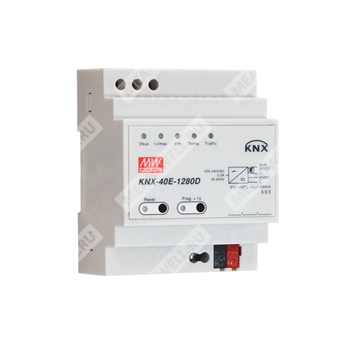

KNX-40E-1280D

На складе

11 536 ₽ за 1 шт

КУПИТЬ

Техническая документация
pdf, 826 Кб

3D модель KNX-40E-1280D
zip, 1.02 Мб

KNX-40E-1280D - источник питания KNX/EIB для питания шины TP1-256 и вспомогательной нагрузки с функциями диагностики и контроля.

Назначение

KNX-40E-1280D — модульный источник питания для систем автоматизации зданий на базе KNX/EIB, предназначенный для питания шины KNX напряжением 30 В через интегрированный дроссель, а также для выдачи дополнительного выходного напряжения 30 В для вспомогательного питания устройств. Исполнение D поддерживает диагностические, измерительные и логические функции с передачей параметров по KNX.

Расшифровка партномера

Элемент	Значение
KNX	Серия источников питания для систем KNX/EIB
40	Серия с выходной мощностью 40 Вт класса
E	Исполнение серии KNX-40E
1280	Номинальный выходной ток 1280 мА
D	Исполнение с диагностическими функциями

Особенности

Источник питания EIB/KNX со встроенным дросселем.
Компактное исполнение шириной 4SU, 72 мм.
Безопасное сверхнизкое напряжение SELV.
Пригодность для топологии TP1-256.
Входное напряжение 180...264 В переменного тока.
Защита от короткого замыкания, перегрузки и перенапряжения.
Охлаждение естественной конвекцией воздуха.
Класс изоляции I.
Светодиодная индикация нормальной работы, сброса шины и перегрузки шины.
Контроль выходного напряжения, выходного тока, загрузки телеграфного трафика шины и температуры устройства.
Поддержка широкого набора диагностических и логических функций.
Категория перенапряжения III.

Области применения

Интеллектуальное управление домом.
Современная автоматизация зданий.
Управление освещением.
Системы HVAC.
Системы безопасности.
Управление жалюзи и ставнями.
Системы мониторинга.
Энергоменеджмент.
Мониторинг аварийных состояний.

Описание

Источник питания KNX-40E-1280D представляет собой высокоэффективный блок питания KNX на ток 1280 мА в компактном корпусе шириной 4SU, 72 мм. Устройство оснащено выходом шины KNX с интегрированным дросселем и дополнительным выходом для вспомогательного питания. Рабочий температурный диапазон от -30 до +70 °C позволяет применять изделие в широком спектре задач автоматизации.

Для целей диагностики и мониторинга устройство способно передавать по KNX фактические измеренные значения, включая выходное напряжение, выходной ток, трафик шины, внутреннюю температуру и другие параметры. Светодиодная индикация обеспечивает локальное отображение нормального режима, перегрузки и режима сброса. Устройство предназначено для питания оборудования, маркированного товарным знаком KNX.

Выходные параметры

Параметр	Значение
Напряжение выхода шины с дросселем	Шина 30 В, клеммный блок KNX черный/красный
Выходное напряжение без дросселя	30 В, дополнительный выход для вспомогательного питания
Номинальный выходной ток	1280 мА
Номинальная выходная мощность	38,4 Вт
Пульсации и шум	100 мВ пик-пик
Ток короткого замыкания	2,8 А
Время установления, время нарастания	1000 мс, 50 мс при 230 В переменного тока и полной нагрузке
Время удержания при пропадании сети	200 мс при 230 В переменного тока и полной нагрузке

Входные параметры

Параметр	Значение
Диапазон входного напряжения	180...264 В переменного тока; 176...280 В постоянного тока
Диапазон частоты	47...63 Гц
КПД, типовое значение	86 %
Потребляемый ток, типовое значение	0,5 А при 230 В переменного тока
Пусковой ток, типовое значение	Холодный старт 60 А, длительность импульса 1200 мкс, измерено на уровне 50 % от пикового тока, при 230 В переменного тока
Ток утечки	Менее 1 мА при 240 В переменного тока

Защитные функции

Параметр	Значение
Перегрузка	205...235 % от номинальной выходной мощности
Режим защиты от перегрузки	Ограничение тока по постоянному току, автоматическое восстановление после устранения аварийного состояния
Защита от перенапряжения	33...35 В
Режим защиты от перенапряжения	Режим прерывистой работы, автоматическое восстановление после устранения аварийного состояния

Функции

Параметр	Значение
Сброс	Физическая кнопка сброса шины: для исполнения D однократное нажатие кнопки RESET инициирует автоматический сброс шины KNX длительностью 20 секунд
Светодиодная индикация	Индикация состояния питания, напряжения шины, трафика телеграмм, выходного тока, внутренней температуры, сброса KNX и режима программирования
Дроссель	Один интегрированный дроссель

Условия эксплуатации

Параметр	Значение
Рабочая температура	-30...+70 °C
Рабочая влажность	20...95 % относительной влажности, без конденсации
Температура хранения	-40...+85 °C
Влажность хранения	10...95 % относительной влажности, без конденсации
Вибрация	10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z

Безопасность и ЭМС

Параметр	Значение
Стандарты безопасности	BS EN/EN61558-1, BS EN/EN61558-2-16, BS EN/EN50491-3
Испытательное напряжение изоляции	Вход-выход 4,2 кВ переменного тока; вход-земля 2 кВ переменного тока
Сопротивление изоляции	Вход-выход, вход-земля: 100 МОм при 500 В постоянного тока, 25 °C, 70 % относительной влажности
Эмиссия ЭМС	Соответствие BS EN/EN50491-5-2, -5-3; BS EN/EN61000-3-2, -3-3
Помехоустойчивость ЭМС	Соответствие BS EN/EN50491-5-2, -5-3; BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень тяжелой промышленности
Степень защиты	IP20
Категория перенапряжения	III, согласно BS EN/EN61558 и BS EN/EN50178, при высоте установки до 2000 м

Надежность, конструкция и монтаж

Параметр	Значение
MTBF	1414,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 217,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C
Габаритные размеры	72 x 90 x 57 мм (Ш x В x Г)
Монтаж	На DIN рейку 35 мм согласно BS EN/EN60715
Масса	0,328 кг
Упаковка	48 шт.; 16,4 кг; 1,02 куб. фута

Светодиодная индикация

Индикатор	Цвет и режим	Состояние
Входное питание	Зеленый, непрерывно	Питание от входа переменного тока
Входное питание	Красный, непрерывно	Питание от входа постоянного тока
Входное питание	Зеленый, мигающий	Отказ входного AC/DC питания
Напряжение шины	Зеленый, непрерывно	Напряжение шины KNX 28...31 В постоянного тока
Напряжение шины	Красный, непрерывно	Напряжение шины KNX ниже 28 В постоянного тока
Напряжение шины	Зеленый, мигающий	Напряжение шины KNX выше 31 В постоянного тока
Трафик телеграмм	Зеленый, непрерывно	Загрузка телеграмм менее 80 %
Трафик телеграмм	Красный, непрерывно	Загрузка телеграмм 80 % и более
Выходной ток	Зеленый, непрерывно	Выходной ток менее 1280 мА
Выходной ток	Оранжевый, непрерывно	Выходной ток 1280...1600 мА
Выходной ток	Красный, непрерывно	Выходной ток более 1600 мА, перегрузка
Внутренняя температура	Зеленый, непрерывно	Внутренняя температура 0...75 °C
Внутренняя температура	Красный, непрерывно	Внутренняя температура вне указанного диапазона
Сброс KNX	Оранжевый, непрерывно	Устройство находится в режиме перезапуска шины KNX
Программирование	Красный, непрерывно	Устройство находится в режиме программирования

Конфигурирование и ввод в эксплуатацию

Прикладная программа и база данных могут быть загружены через Online Catalogs из ETS или через каталог продукции производителя. Для корректной работы светодиодной индикации в KNX-40E-1280D необходимо загрузить прикладную базу данных.

Коммуникационные объекты KNX-40E-1280D

№	Наименование объекта	Функция объекта	Длина	Тип данных	Приоритет	Флаги
1	Heartbeat	Передача информации	1 бит	1.017, trigger	Низкий	CRT
2	Питание включено	Передача информации	1 бит	1.017, trigger	Низкий	CRT
3	Передать измерения	Запрос всех измеренных значений	1 бит	1.001, switch	Низкий	CW
4	Очистить все данные	Сброс всех расчетных данных	1 бит	1.001, switch	Низкий	CW
5	Передать расчеты	Запрос всех расчетных значений	1 бит	1.001, switch	Низкий	CW
6	Сброс шины	Запрос сброса шины	1 бит	1.001, switch	Низкий	CWU
7	Общее время работы	Передача текущего значения суммарного времени работы	4 байта	13.100, time lag, с	Низкий	CRT
8	Время с последнего запуска	Передача времени работы с последнего запуска	4 байта	13.100, time lag, с	Низкий	CRT
9	Количество перезапусков шины	Передача числа перезапусков шины	2 байта	7.001, pulses	Низкий	CRT
10	Количество запусков устройства	Передача числа запусков устройства	2 байта	7.001, pulses	Низкий	CRT
11	Измеренное выходное напряжение	Передача измеренного значения напряжения	2 байта	9.20, voltage, мВ	Низкий	CRT
12	Сигнал аварии по выходному напряжению	Передача состояния порога	1 бит	1.005, alarm	Низкий	CRT
13	Измеренный выходной ток	Передача измеренного значения тока	2 байта	7.012, current, мА	Низкий	CRT
14	Сигнал аварии по выходному току	Передача состояния порога	1 бит	1.005, alarm	Низкий	CRT
15	Измеренная температура устройства	Передача измеренного значения температуры	2 байта	9.001, temperature, °C	Низкий	CRT
16	Сигнал аварии по температуре устройства	Передача состояния порога	1 бит	1.005, alarm	Низкий	CRT
17	Максимальный выходной ток за период наблюдения	Передача зафиксированного максимального значения	2 байта	7.012, current, мА	Низкий	CRT
18	Максимальная температура устройства за период наблюдения	Передача зафиксированного максимального значения	2 байта	9.001, temperature, °C	Низкий	CRT
19	Измеренная загрузка шины	Передача рассчитанного значения загрузки шины	1 байт	5.004, percentage, 0...255 %	Низкий	CRT
20	Сигнал аварии по загрузке шины	Передача состояния порога	1 бит	1.005, alarm	Низкий	CRT
21	Количество перегрузок	Передача счетчика событий	2 байта	7.001, pulses	Низкий	CRT
22	Длительность перегрузки	Передача значения длительности	4 байта	13.100, time lag, с	Низкий	CRT
23	Количество коротких замыканий	Передача счетчика событий	2 байта	7.001, pulses	Низкий	CRT
24	Длительность отключения по временной нагрузке	Передача значения длительности	4 байта	13.100, time lag, с	Низкий	CRT
25	Авария 1	Передача состояния порога	1 бит	1.005, alarm	Низкий	CRT
26	Счетчик 1	Передача счетчика событий	2 байта	7.001, pulses	Низкий	CRT
27	Длительность 1	Передача значения длительности	4 байта	13.100, time lag, с	Низкий	CRT
28	Авария 2	Передача состояния порога	1 бит	1.005, alarm	Низкий	CRT
29	Счетчик 2	Передача счетчика событий	2 байта	7.001, pulses	Низкий	CRT
30	Длительность 2	Передача значения длительности	4 байта	13.100, time lag, с	Низкий	CRT
31	Авария 3	Передача состояния порога	1 бит	1.005, alarm	Низкий	CRT
32	Счетчик 3	Передача счетчика событий	2 байта	7.001, pulses	Низкий	CRT
33	Длительность 3	Передача значения длительности	4 байта	13.100, time lag, с	Низкий	CRT
34	Авария 4	Передача состояния порога	1 бит	1.005, alarm	Низкий	CRT
35	Счетчик 4	Передача счетчика событий	2 байта	7.001, pulses	Низкий	CRT
36	Длительность 4	Передача значения длительности	4 байта	13.100, time lag, с	Низкий	CRT

Механические данные и подключение

Устройство выполнено в корпусе шириной 72 мм для монтажа на DIN рейку. Предусмотрены отдельные клеммы шины KNX с маркировкой: красный — положительный полюс, темно-серый — отрицательный полюс, а также клеммы дополнительного вспомогательного питания.

Допустимая DIN рейка: TS35/7.5 или TS35/15.

Ограничения и рекомендации по шине

Максимальное количество устройств на шине — 256 для топологии TP1-256.
Максимальная длина сегмента линии — 350 м по линии между источником питания и наиболее удаленным устройством шины.
Максимальное расстояние между двумя устройствами шины — не более 700 м.
Максимальная суммарная длина линии шины — 1000 м с учетом всех сегментов.
Для питания KNX-устройства следует использовать только дополнительный выход KNX-40E-1280.
Суммарный ток I1 + I2 должен быть меньше либо равен 1280 мА.
Указанные ограничения по разводке шины сохраняют силу и при использовании вспомогательного питания.

Примечания

Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельным конденсатором. Измерение выполняется до дросселя.
Значение КПД указано до дросселя.
Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Для конечного оборудования необходимо повторно подтвердить соответствие требованиям ЭМС.
Для безвентиляторных моделей при высоте эксплуатации свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.

Параметр	Значение
Отвертка	Шлицевая, 2,5 x 0,4...3,5 x 0,6
Провод	0,5...4,0 мм² одножильный или 0,5...2,5 мм² многопроволочный
Момент затяжки	0,8 Н·м
