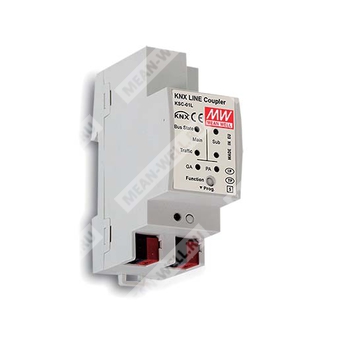

KSC-01L - KNX TP линейный соединитель и повторитель для построения, сегментации и расширения шинных линий KNX.
KSC-01L — устройство серии KSC компании MEAN WELL, предназначенное для работы в сетях KNX TP в качестве линейного/областного соединителя и повторителя. Компонент обеспечивает двунаправленную передачу данных между двумя линиями или областями KNX TP, гальваническую развязку между основной и подчиненной линиями, фильтрацию телеграмм, трассировку трафика подлинии и выполнение диагностических функций.
Расшифровка партномера
| Фрагмент | Значение |
| KSC | Серия KNX Line Coupler |
| 01 | Исполнение Classic, линейный соединитель/повторитель KNX TP |
| L | Версия для линейного соединителя/повторителя |
Основные особенности
- Линейный соединитель/повторитель KNX TP.
- Функция фильтрации телеграмм.
- Поддержка длинных сообщений до 240 байт APDU.
- Трассировка трафика подлинии.
- Диагностические функции.
- Ручная функция управления режимами работы.
Области применения
- Офисное освещение.
- Освещение в системах умного дома.
- Освещение вилл высокого класса.
- Светодиодное внутреннее освещение.
- Автоматизация зданий.
Описание
Медиа-соединитель KNX TP серии KSC работает как линейный или областной соединитель KNX и обеспечивает двунаправленное соединение для обмена данными между двумя линиями или областями KNX TP. Основная линия KNX TP и подчиненная линия KNX TP соединяются при наличии гальванической развязки между ними.
При использовании приложения TP Coupler устройство KSC-01L может применяться как линейный соединитель KNX TP для подключения нескольких линий KNX TP, а также как областной соединитель KNX TP для объединения нескольких областей TP или различных систем инсталляции KNX TP через TP Backbone. Фильтрация телеграмм выполняется в соответствии с положением устройства в иерархии установки и встроенными таблицами фильтрации для групповой коммуникации. Для детальной диагностики все рабочие режимы и состояния отображаются двухцветной светодиодной индикацией.
При использовании приложения TP Repeater устройство KSC-01L позволяет расширять линию KNX TP, обеспечивая нефильтруемую передачу данных и гальваническую развязку между сегментами. Одна линия KNX TP может быть сформирована из четырех линейных сегментов при подключении трех повторителей линии KSC. Каждый линейный сегмент требует собственного блока питания шины KNX. Для упрощения пусконаладки и поиска неисправностей предусмотрена ручная функция для кратковременного отключения фильтрации телеграмм, а также для специальных настроек маршрутизации, повторения и подтверждения.
Информация для заказа
| Модель | Функция | Примечание |
| KSC-01L | Классический линейный соединитель/повторитель KNX TP | В наличии |
Параметры подчиненной линии
| Параметр | Значение |
| Интерфейс | Протокол KNX |
| Входное напряжение | 21...30 В постоянного тока, шина KNX TP |
| Светодиодная индикация | Различные цвета, см. раздел механического исполнения |
Параметры основной линии
| Параметр | Значение |
| Интерфейс | Протокол KNX |
| Входное напряжение | 21...30 В постоянного тока, шина KNX TP |
| Потребляемый ток | <10 мА от основной линии KNX TP |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -5...+45 °C |
| Рабочая влажность | 20...90 % относительной влажности, без конденсации |
| Температура и влажность хранения | -20...+60 °C, 5...93 % относительной влажности, без конденсации |
| Степень загрязнения | 2 по IEC 60664-1 |
| Степень защиты | IP20 по IEC 60529 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004 approved; соответствие EN 60669 |
| Стандарты KNX | ISO/IEC 14543-3, EN 50090, EN 13321-1 |
| Электромагнитная эмиссия | Соответствие EN 50491-5, EN 61000-6, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | Не менее 100000 часов |
| Габаритные размеры | 36 x 90 x 71 мм |
| Масса | 0,076 кг |
| Упаковка | 1 шт. |
| Монтаж | На DIN рейку 35 мм, ширина 2 модуля |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
Органы индикации и подключения
| Обозначение | Назначение | Индикация |
| A1 | Состояние шины KNX TP основной линии | Зеленый — основная линия исправна; красный — ручная функция активна; не светится — основная линия и подлиния различаются |
| A2 | Состояние шины KNX TP подчиненной линии | Зеленый — подчиненная линия исправна; красный — ручная функция активна; не светится — основная линия и подлиния различаются |
| A3 | Трафик телеграмм KNX TP основной линии | Зеленый мигающий — интенсивность телеграфного трафика; красный мигающий — ошибка передачи |
| A4 | Трафик телеграмм KNX TP подчиненной линии | Зеленый мигающий — интенсивность телеграфного трафика; красный мигающий — ошибка передачи |
| A5 | Маршрутизация групповых адресов | Зеленый — фильтр активен; оранжевый — маршрут всех телеграмм; красный — блокировка всех телеграмм |
| A6 | Маршрутизация физических адресов | Зеленый — фильтр активен; оранжевый — маршрут всех телеграмм; красный — блокировка всех телеграмм |
| A7 | Программирование | Красный — режим программирования |
| B1 | Кнопка функции | Орган ручного управления |
| B2 | Кнопка программирования | Орган перевода в режим программирования |
| B3 | Разъем KNX TP основной линии | Подключение основной линии |
| B4 | Разъем KNX TP подчиненной линии | Подключение подчиненной линии |
Конфигурирование и ввод в эксплуатацию
Прикладная программа для ETS доступна для загрузки через каталог продукции производителя.
Примечания
- KSC-01L относится к исполнению KNX classic TP Line coupler/Repeater.
- Модель KSC-01L указана как доступная к поставке.
- Устройство поддерживает применение как соединителя линий/областей, так и повторителя в зависимости от выбранного приложения.
- При построении линии из нескольких сегментов каждый сегмент требует собственного блока питания шины KNX.
- Максимальная конфигурация расширения линии — до четырех сегментов при использовании трех повторителей линии KSC.
