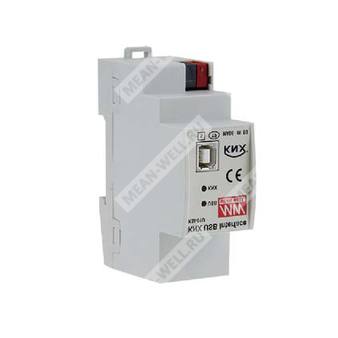

KSI-01U - KNX USB интерфейс для конфигурирования, адресации, параметрирования и диагностики устройств на шине KNX.
Краткое назначение
KSI-01U — интерфейсный модуль KNX-USB, обеспечивающий двунаправленный гальванически изолированный доступ персонального компьютера к шине KNX TP через порт USB Type B. Устройство предназначено для ввода в эксплуатацию, адресации, настройки параметров, выполнения диагностических операций, визуализации и работы с протоколом KNX в специализированном программном обеспечении, включая ETS.
Расшифровка партномера
| Фрагмент партномера | Предполагаемое значение |
| KSI | Серия интерфейсных устройств KNX |
| 01 | Исполнение или базовая модель интерфейса |
| U | Интерфейс USB |
Особенности
- Не требует дополнительного внешнего источника питания.
- Поддержка ввода в эксплуатацию KNX, адресации и настройки параметров.
- Поддержка протокола KNX и систем визуализации.
- Поддержка диагностических операций.
- Поддержка длинных сообщений до 220 байт APDU.
- Двунаправленный гальванически изолированный доступ к линии шины KNX.
- Обмен между интерфейсом и хостом реализован по протоколу cEMI.
Области применения
- Офисное освещение.
- Освещение интеллектуального дома.
- Освещение частных резиденций и вилл.
- Внутреннее светодиодное освещение.
- Автоматизация зданий.
Описание
KSI-01U представляет собой USB-интерфейс, обеспечивающий двунаправленный гальванически изолированный доступ к линии шины KNX. Применение данного интерфейса снижает трудоемкость и сокращает время выполнения сетевой конфигурации.
Модуль используется для доступа ко всем устройствам, подключенным к системе шины KNX, включая операции ввода в эксплуатацию, присвоения адресов, установки параметров, диагностики, визуализации и работы с протоколом.
Соединение между шиной данных KNX и персональным компьютером со стандартным программным обеспечением, таким как ETS, EITT, а также другим программным обеспечением, обеспечивается драйвером FALCON. Устройство поддерживает длинные сообщения с длиной APDU до 220 байт и обеспечивает удобную работу в программном обеспечении под операционными системами, не поддерживаемыми драйвером FALCON, например Linux. Для обмена данными между интерфейсом и хостом используется гибкий протокол cEMI.
Основные сведения о подключении
Подключение к персональному компьютеру выполняется через порт USB Type B на устройстве и USB-порт компьютера типа A с использованием USB-кабеля. Подключение к линии KNX осуществляется через разъем KNX TP с полярностью красный/черный. USB-кабель в комплект промышленной поставки не входит.
Параметры выходов
| Параметр | Значение |
| Модель | KSI-01U |
| Интерфейс программирования | Протокол KNX |
| Светодиодная индикация | Зеленый |
Параметры входов
| Параметр | Значение |
| Коммуникационный интерфейс | USB Type B |
| Питание | 21...30 В постоянного тока от шины KNX TP; 5 В постоянного тока от шины USB |
| Потребляемый ток | < 5 мА от шины KNX TP; < 20 мА от шины USB |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -5 до +45 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения | от -20 до +60 °C |
| Влажность хранения | 5...93 % RH, без конденсации |
| Степень загрязнения | 2 по IEC 60664-1 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Степень защиты | IP20 по IEC 60529 |
| Стандарты безопасности | EAC TP TC 004 approved; соответствие EN 50428; EN 62479 |
| Стандарты KNX | ISO/IEC 14543-3, EN 50090, EN 13321-1 |
| ЭМС, эмиссия | Соответствие EN 50491-5, EN 61000-3-3, EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | Не менее 100 000 ч |
| Габаритные размеры | 36 x 90 x 71 мм |
| Масса | 0,070 кг |
| Монтаж | На DIN рейку 35 мм, ширина 2 модуля |
| Допустимый тип DIN рейки | TS35/7.5 или TS35/15 |
| Упаковка | 1 шт. |
| Страна изготовления | ЕС |
Индикация и элементы подключения
| Обозначение | Назначение |
| A1 | Светодиод USB зеленый: включен — соединение USB в норме; мигает — ввод в эксплуатацию; выключен — соединение USB отсутствует |
| A2 | Светодиод KNX зеленый: включен — соединение KNX в норме; мигает — ввод в эксплуатацию; выключен — отсутствует соединение с шиной KNX или отсутствует соединение USB |
| A3 | Разъем USB Type B |
| A4 | Разъем KNX TP, красный/черный |
Механические данные
| Параметр | Значение |
| Ширина | 36 мм |
| Высота | 90 мм |
| Глубина | 71 мм |
| Конструктив | Корпус для монтажа на DIN рейку |
| Единицы размеров на чертеже | мм |
Конфигурирование и ввод в эксплуатацию
Прикладная программа для ETS может быть загружена с сайта производителя по адресу, указанному в документации на изделие.
Примечания
- Устройство поддерживает длинные сообщения с длиной APDU до 220 байт.
- Для связи между интерфейсом и хостом используется протокол cEMI.
- Работа с программным обеспечением ETS, EITT и иными приложениями выполняется через драйвер FALCON.
- Обеспечивается работа с программным обеспечением в операционных системах, не поддерживаемых драйвером FALCON, например Linux.
- USB-кабель не входит в промышленную комплектацию.
- Руководство по установке доступно по адресу, указанному производителем в документации.
