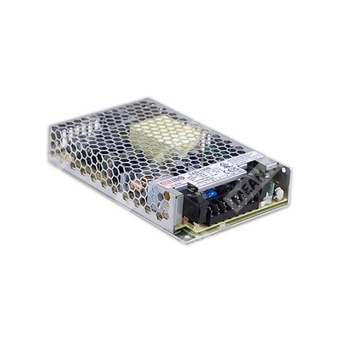

LAD-120A

Особенности

Встроенное зарядное устройство для аккумулятора и функция ИБП
TTL-сигналы для индикации состояния: Сеть AC в норме, Отсоединение батареи, Обратная полярность батареи, Низкий уровень батареи, Батарея полностью заряжена и Режим разряда
Встроенные выключатели цепей AC и аккумулятора повышают безопасность при обслуживании
Принудительный режим ИБП для обслуживания аккумулятора
Защита: Короткое замыкание / Перегрузка / Перенапряжение / Перегрев / Низкое напряжение батареи / Обратная полярность батареи (Без повреждений)
Широкий диапазон рабочей температуры: -20 ~ +60°C
Выходное напряжение регулируется (-20% ~ +5%) для CH1 при помощи VR
Подходит для свинцово-кислотных и литий-ионных аккумуляторов
Конструкция соответствует требованиям GB17945
Низкий профиль 1U (30 мм)

Применение

Система аварийного освещения и эвакуации
Резервное питание для систем общественной безопасности
Системы безопасности
Система бесперебойного питания постоянного тока
Централизованная система мониторинга
Промышленная автоматизация

Описание

Серия LAD-120 – это экономичный источник питания переменного/постоянного тока мощностью 120 Вт с низким профилем и функцией безопасности с поддержкой ИБП. Применяется входной диапазон напряжения от 90 В переменного до 264 В переменного тока и поддерживается выходное напряжение 13,8 В. Благодаря высокому КПД до 86% и наличию встроенных выключателей AC и аккумулятора для облегчения обслуживания. Кроме того, серия LAD-120 также обеспечивает TTL-сигналы для индикации состояния: сеть AC в норме, отсоединение батареи, обратная полярность батареи (без повреждений), низкий уровень батареи, полный заряд батареи и режим разряда, что позволяет легко интегрировать устройство непосредственно в системы безопасности и пожаротушения.

Cпецификация

Модель: LAD-120A

Выход

Напряжение постоянного тока: 13,8 В
Номинальный ток: 7,7 A / 1 A (заряд аккумулятора)
Диапазон рабочего тока: 0 ~ 7,7 А
Номинальная мощность: 120 Вт
Пульсации и шум (макс.): 120мВ п.п.
Диапазон подстройки напряжения: 10,8 ~ 14,5 В
Допуск по напряжению: ±1,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±0,5%
Время готовности, время нарастания выходного напряжения: 500 мс, 40 мс/230В AC; 500 мс, 40 мс/115В AC при полной нагрузке
Время удержания напряжения: 40 мс/230В AC; 9 мс/115В AC при полной нагрузке
Статический ток разряда аккумулятора: <100 мкА

Вход

Диапазон входного напряжения: 90 ~ 264 В AC; 127 ~ 370 В DC
Частотный диапазон: 47 ~ 63 Гц
Потребляемый ток AC: 2,5 А/115В AC; 1,5 А/230В AC
КПД (тип.): 86%
Пусковой ток (стартовый ток): Холодный пуск 30А/115В AC; 55А/230В AC
Ток утечки: 0,5 мА/240В AC

Защита

Перегрузка: CH1: 105 ~ 135%; CH2: 90 ~ 110%. Защита: Отключение выходного напряжения, включение после устранения перегрузки. При перегрузке по CH1, когда подключена батарея, питание переходит в режим ИБП при достижении 105%~160% и при суммарной нагрузке CH1 + CH2 125%~135% – переходной режим (для LAD-120D отключение). При перегрузке CH1 без батареи — режим прерывистого ограничения нагрузки (hiccup mode), автоматическое восстановление после устранения неисправности (LAD-120D – отключение, необходим повторный запуск питания). CH2 — режим стабилизации тока; возникновение неисправности по CH2 не влияет на работу CH1, автоматическое восстановление после устранения неисправности (для защиты требуется внешний предохранитель в цепи с аккумулятором).
Перенапряжение: 15,5 ~ 18 В
Отключение батареи: 9,5 ± 0,5 В
Обратная полярность батареи: Защита при переполюсовке аккумулятора, без повреждений; автоматическое восстановление после устранения неисправности
Перегрев: Защита: Отключение выходного напряжения, включение после устранения перегрева

Функции

Индикация AC OK: TTL сигнал; низкий уровень (Low) / открыто: сеть AC отказала; высокий уровень (High): сеть AC в норме; допускаемый ток: макс. 30 мА при 50 В DC
Индикация отсоединения батареи/обратной полярности: TTL сигнал; низкий уровень (Low) / открыто: батарея отсоединена/переполюсовка; высокий уровень (High): батарея подключена / нормальная; допускаемый ток: макс. 30 мА при 50 В DC
Индикация низкого уровня батареи: TTL сигнал; низкий уровень (Low) / открыто: батарея разряжена; высокий уровень (High): батарея в норме; допускаемый ток: макс. 30 мА при 50 В DC
Индикация полного заряда батареи: TTL сигнал; низкий уровень (Low) / открыто: осуществляется зарядка; высокий уровень (High): батарея полностью заряжена; допускаемый ток: макс. 30 мА при 50 В DC
Режим разряда: TTL сигнал; низкий уровень (Low) / открыто: зарядка; высокий уровень (High): разрядка; допускаемый ток: макс. 30 мА при 50 В DC

Окружающая среда

Рабочая температура: -20 ~ +60°C (См. график снижения мощности)
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температура и влажность хранения: -30 ~ +85°C, 10 ~ 95% RH, без конденсации
Температурный коэффициент: ±0,03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500 Гц, 5G, 10 мин./1 цикл, 60 мин. по осям X, Y, Z

Безопасность и электромагнитная совместимость

Стандарты безопасности: UL62368-1, BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 (конструкция соответствует GB 17945-2010)
Испытательное напряжение: Вход-выход: 3 кВ AC; Вход-Заземление: 2 кВ AC; Выход-Заземление: 0,5 кВ AC
Сопротивление изоляции: Вход-выход, Вход-Заземление, Выход-Заземление: 100 МОм / 500 В DC / 25°C / 70% RH
Электромагнитные помехи - проведённые: BS EN55032 (CISPR32), EAC TP TC 020, класс A
Электромагнитные помехи - излучаемые: BS EN55032 (CISPR32), EAC TP TC 020, класс A
Гармонические искажения: BS EN61000-3-2, класс A
Мигание напряжения: EN61000-3-3
Устойчивость к электростатике: BS EN61000-4-2, уровень 3, 8 кВ воздух, 6 кВ контакт, критерий A
Устойчивость к излучённым помехам: BS EN61000-4-3, уровень 3, 10 В/м, критерий A
Устойчивость к импульсным помехам: BS EN61000-4-4, уровень 3, 2 кВ, критерий A
Устойчивость к перенапряжению: BS EN61000-4-5, уровень 3, 1 кВ (линия-линия), 2 кВ (линия-земля), критерий A
Устойчивость к наведенным помехам: BS EN61000-4-6, уровень 3, 10 В, критерий A
Устойчивость к магнитному полю: BS EN61000-4-8, уровень 4, 30 А/м, критерий A

Другое

MTBF: 1509,9 тыс. часов мин., Telcordia SR-332; 209,4 тыс. часов мин., MIL-HDBK-217F (25°C)
Габариты: 159 x 97 x 30 мм (Д x Ш x В)
Вес: 0,42 кг; 30 шт./13,6 кг/0,77 м³

Примечания

1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск: включает допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Источник питания считается компонентом, который будет установлен во внешнее оборудование. Все тесты ЭМС проводятся с устройством, установленным на металлической пластине 360 мм x 360 мм толщиной 1 мм. Оконечное устройство должно быть отдельно протестировано на соответствие требованиям ЭМС. Для получения инструкций по тестированию ЭМС компонентов питания см. “EMI testing of component power supplies.” (https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf)
5. Измерения гармонических искажений производятся при 85% нагрузке.
6. Снижение рабочей температуры: 3,5°C / 1000 м для моделей без вентилятора и 5°C / 1000 м для моделей с вентилятором на высотах выше 2000 м (6500 футов).
