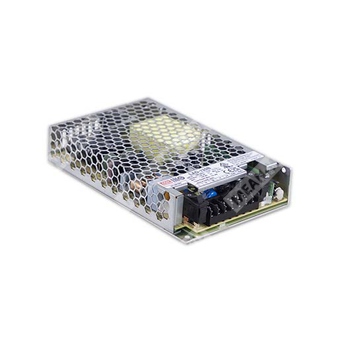

LAD-120B
LAD-120B - 120-ваттный AC/DC источник питания с функцией UPS и зарядным устройством для аккумулятора.
Расшифровка партномера
| Обозначение | Расшифровка |
| LAD | Серия экономичных источников питания для систем безопасности/пожарной сигнализации с функцией UPS и зарядным устройством аккумулятора |
| 120 | Номинальная мощность 120 Вт |
| B | Выходное напряжение 27,6 В |
Назначение
LAD-120B предназначен для питания оборудования систем безопасности, пожарной сигнализации, центрального мониторинга, промышленной автоматизации и других DC-систем с резервированием от аккумулятора.
Описание
Серия LAD-120 представляет собой экономичный низкопрофильный AC/DC источник питания мощностью 120 Вт с функцией UPS. Устройство работает от сети переменного тока в широком диапазоне входных напряжений и обеспечивает выход 27,6 В постоянного тока для питания нагрузки и зарядки аккумулятора.
Модель LAD-120B поддерживает встроенное зарядное устройство аккумулятора, функцию бесперебойного питания, а также TTL-сигналы для контроля состояния: наличие сети AC, отключение аккумулятора, обратная полярность аккумулятора, низкий заряд, полный заряд и режим разряда. Для удобства обслуживания предусмотрены отдельные выключатели цепи AC и аккумулятора. Устройство поддерживает принудительный запуск UPS-режима для обслуживания аккумулятора.
Источник питания рассчитан на работу с свинцово-кислотными и литий-ионными аккумуляторами. Предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения, перегрева, низкого напряжения аккумулятора и обратной полярности аккумулятора без повреждения.
Особенности
- Встроенное зарядное устройство аккумулятора и функция UPS.
- TTL-сигналы для определения состояния: AC OK, отключение аккумулятора, обратная полярность аккумулятора, низкий заряд, полный заряд, разряд.
- Встроенные выключатели цепи AC и цепи аккумулятора для повышения безопасности при обслуживании.
- Принудительный режим UPS для обслуживания аккумулятора.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, низкое напряжение аккумулятора, обратная полярность аккумулятора без повреждения.
- Широкий диапазон рабочей температуры: от -20 до +60 °C.
- Регулировка выходного напряжения для канала CH1: от -20% до +5%.
- Пригоден для свинцово-кислотных и литий-ионных аккумуляторов.
- Соответствие требованиям системы GB17945.
- Низкопрофильное исполнение: 30 мм.
- 3 года гарантии.
Применение
- Системы аварийного пожарного оповещения и эвакуации.
- Резервное питание для систем общественной безопасности.
- Охранные системы.
- Системы DC-UPS без перерыва питания.
- Центральные системы мониторинга.
- Промышленная автоматизация.
Электрические параметры
| Параметр | Значение |
| Партномер | LAD-120B |
| Выходная конфигурация | CH1: 27,6 В; CH2: 27,6 В |
| Номинальный ток выхода | CH1: 3,4 А; CH2: 1 А (зарядное устройство аккумулятора) |
| Диапазон тока | CH1: 0 ~ 4,4 А; CH2: 1 А (зарядное устройство аккумулятора) |
| Номинальная мощность | 120 Вт |
| Полная мощность при тесте | 121,4 Вт |
| Диапазон регулировки выходного напряжения | CH1: 32,4 ~ 43,5 В? Нет |
| Регулировка выходного напряжения | CH1: 21,6 ~ 29 В |
| Пульсации и шум | CH1: 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 500 мс, 40 мс / 230 В AC; 500 мс, 40 мс / 115 В AC при полной нагрузке |
| Время удержания | 40 мс / 230 В AC; 9 мс / 115 В AC при полной нагрузке |
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 88% |
| Пусковой ток тип. | Холодный старт: 30 А / 115 В AC; 55 А / 230 В AC |
| Ток утечки | 0,5 мА / 240 В AC |
| Потребляемый ток AC тип. | 2,5 А / 115 В AC; 1,5 А / 230 В AC |
| Параметр | Значение |
| Защита от перегрузки | CH1 OLP, CH2 с аккумулятором: переход в режим UPS при нагрузке CH1 около 105%~160%; при суммарной нагрузке CH1+CH2 около 125%~135% — режим hiccup (для 120D — отключение). CH1 OLP, CH2 без аккумулятора: hiccup, автоматическое восстановление. CH2: ограничение постоянным током, неисправность CH2 не влияет на работу CH1, восстановление автоматическое. |
| Защита от перенапряжения | CH1: 32 ~ 36 В |
| Защита от перегрева | Выход отключается; повторное включение после устранения причины |
| Защита от обратной полярности аккумулятора | Защита без повреждения, автоматическое восстановление после устранения причины |
| Отключение аккумулятора по напряжению | 9,5 ±0,5 В |
| Отключение аккумулятора по току статического разряда | < 100 мкА |
| Параметр | Значение |
| Сигнал AC OK | TTL, высокий или открытый: AC Fail; низкий: AC OK; I sink max. 30 мА при 50 В DC |
| Сигнал Battery disconnect / reverse polarity | TTL, высокий или открытый: аккумулятор подключен/норма; низкий: аккумулятор отключен/обратная полярность; I sink max. 30 мА при 50 В DC |
| Сигнал Battery low | TTL, высокий или открытый: аккумулятор в норме; низкий: низкое напряжение аккумулятора; I sink max. 30 мА при 50 В DC |
| Сигнал Battery full | TTL, высокий или открытый: зарядка; низкий: аккумулятор полностью заряжен; I sink max. 30 мА при 50 В DC |
| Сигнал Discharge | TTL, высокий или открытый: питание от сети; низкий: разряд; I sink max. 30 мА при 50 В DC |
| Принудительный запуск UPS | Замыкание контактов 7 и 8: режим Forced start UPS mode; разомкнуто: нормальный режим |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004; проектирование по GB 17945-2010 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Проводимые помехи: BS EN/EN55032 (CISPR32), EAC TP TC 020, класс A; излучаемые помехи: BS EN/EN55032 (CISPR32), EAC TP TC 020, класс A; гармонические токи: BS EN/EN61000-3-2, класс A; фликер: -- |
| Иммунитет | ESD: BS EN/EN61000-4-2, уровень 3, 8 кВ воздух, 6 кВ контакт, критерий A; радиополе: BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A; EFT/Burst: BS EN/EN61000-4-4, уровень 3, 2 кВ, критерий A; Surge: BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, 2 кВ линия-земля, критерий A; проводимые помехи: BS EN/EN61000-4-6, уровень 3, 10 В, критерий A; магнитное поле: BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура хранения | -30 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1509,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 209,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 30 мм (Д × Ш × В) |
| Масса | 0,42 кг |
| Упаковка | 30 шт.; 13,6 кг; 0,77 куб. фута |
Примечания
1. Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для методики испытаний следует использовать документ по испытаниям ЭМС компонентных источников питания.
5. Испытание гармонических токов проводится при нагрузке 85%.
6. Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
Назначение выводов и разъёмов
| Разъём | Назначение |
| TB1-1 | AC/L |
| TB1-2 | AC/N |
| TB1-3 | FG |
| TB1-4 | DC OUTPUT -V |
| TB1-5 | DC OUTPUT +V |
| TB1-6 | BAT - |
| TB1-7 | BAT + |
| Контакт CN2 | Назначение |
| 1 | AC OK |
| 2 | Battery disconnect / reverse polarity |
| 3 | Battery low |
| 4 | GND |
| 5 | Battery full |
| 6 | Discharge |
| 7, 8 | Open: normal; Short: forced start UPS mode |
DC OUTPUT -V и BAT - не допускается коротко замыкать.
