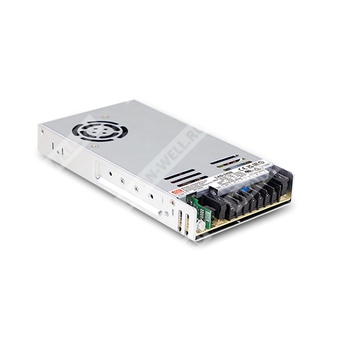

LAD-240A
LAD-240A - импульсный источник питания AC/DC для систем безопасности, пожарной автоматики и резервного питания.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| LAD | Серия источников питания для охранных и пожарных систем с функцией UPS и зарядным устройством аккумулятора |
| 240 | Номинальная мощность 240 Вт |
| A | Исполнение с выходным напряжением 13,8 В |
Назначение и особенности
Серия LAD-240 представляет собой экономичный низкопрофильный источник питания AC/DC мощностью 240 Вт с функцией UPS, предназначенный для применения в системах безопасности и пожарной сигнализации. Устройство работает от универсальной сети переменного тока 90–264 В с переключением диапазона 115/230 В и поддерживает резервирование от аккумулятора. Для интеграции в системы предусмотрены TTL-сигналы состояния: наличие сети, отключение аккумулятора, обратная полярность аккумулятора, низкий заряд, полный заряд и разряд.
Особенности:
- Встроенное зарядное устройство аккумулятора и функция UPS.
- TTL-сигналы для контроля состояния.
- Встроенные выключатели цепей переменного тока и аккумулятора для повышения безопасности при обслуживании.
- Принудительный режим UPS для обслуживания аккумулятора.
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева, понижения напряжения аккумулятора и обратной полярности аккумулятора.
- Рабочий диапазон температур от -20 до +60 °C.
- Регулировка выходного напряжения канала CH1 в пределах от -20% до +5%.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Соответствие требованиям системы GB17945.
- Низкопрофильное исполнение 1U, высота 30 мм.
Применение
- Системы пожарной сигнализации и эвакуации.
- Источники резервного питания для общественной безопасности.
- Охранные системы.
- Непрерывные DC-UPS системы.
- Централизованные системы мониторинга.
- Промышленная автоматизация.
Описание
LAD-240A — это экономичный AC/DC источник питания низкопрофильного исполнения для охранных и пожарных систем, оснащённый функцией источника бесперебойного питания. Он принимает входное напряжение 90–264 В переменного тока, имеет переключение 115/230 В и обеспечивает выход 13,8 В постоянного тока. Высокий КПД достигает 85,5%. Встроенные цепи переключения между сетью и аккумулятором обеспечивают поддержку резервного питания, а набор TTL-сигналов упрощает прямую интеграцию с системами контроля и диспетчеризации.
Расшифровка основных параметров по модели LAD-240A
| Параметр | Значение |
|---|---|
| Выходное напряжение | 13,8 В |
| Номинальный ток канала CH1 | 16,4 А |
| Диапазон тока канала CH1 | 0–17,4 А |
| Номинальная мощность | 240,12 Вт |
| Канал аккумуляторного зарядного устройства | 13,8 В, 1 А |
Выход
| Параметр | Значение |
|---|---|
| Модель | LAD-240A |
| Выходные каналы | CH1, CH2 |
| Выходное напряжение | 13,8 В |
| Номинальный ток | 16,4 А |
| Диапазон регулировки выходного напряжения | CH1: 10,8–14,5 В |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время включения, время нарастания | 2000 мс, 50 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC, 12 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,5% |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–132 В AC / 180–264 В AC, переключение |
| Диапазон входного напряжения постоянного тока | 240–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД | 85,5% |
| Пусковой ток | 60 А при 115 В AC, 60 А при 230 В AC, холодный старт |
| Ток утечки | <0,5 мА при 240 В AC |
| Потребляемый ток от сети | 4,4 А при 115 В AC, 2,4 А при 230 В AC |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | CH1: 105–135%; CH2: 90–110% |
| Поведение при перегрузке CH1 | При CH2 с аккумулятором устройство переходит в режим UPS при CH1 около 105–120%; при суммарной нагрузке CH1 + CH2 около 125–135% выход отключается |
| Поведение при перегрузке CH1 без аккумулятора | Отключение выходного напряжения с последующим повторным включением после устранения причины |
| Поведение CH2 | Ограничение постоянным током; неисправность не влияет на работу CH1, восстановление автоматическое после устранения причины |
| Перенапряжение | 9,5 ±0,5 В |
| Защита от перегрева | Отключение выходного напряжения с повторным включением после устранения причины |
| Защита от обратной полярности аккумулятора | Защита без повреждения, автоматическое восстановление после устранения причины |
| Отключение аккумулятора при низком напряжении | 9,5 ±0,5 В |
Функции
| Параметр | Значение |
|---|---|
| AC OK | TTL-сигнал: высокий уровень / разомкнуто — авария сети; низкий уровень — сеть в норме |
| Battery disconnect / reverse polarity | TTL-сигнал: высокий уровень / разомкнуто — аккумулятор подключён и исправен; низкий уровень — аккумулятор не подключён или переполюсован |
| Battery low | TTL-сигнал: высокий уровень / разомкнуто — аккумулятор в норме; низкий уровень — аккумулятор разряжен ниже порога защиты |
| Battery full | TTL-сигнал: высокий уровень / разомкнуто — аккумулятор заряжается; низкий уровень — аккумулятор полностью заряжен |
| Discharge | TTL-сигнал: высокий уровень / разомкнуто — работа от сети; низкий уровень — идет разряд от аккумулятора |
| Принудительный старт UPS | Замыкание выводов 7 и 8 |
| Параметры TTL-сигналов | Максимальный ток стока 30 мА при 50 В DC |
| Источник питания для TTL-сигналов | Требуется внешний источник напряжения, максимум 50 В DC |
Условия окружающей среды
| Параметр | Значение |
|---|---|
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения, влажность | -30…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004; проектирование по GB 17945-2010 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), EAC TP TC 020, класс A |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), EAC TP TC 020, класс A |
| ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 6 кВ контакт; критерий A |
| Радиополе | BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, 2 кВ; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; 2 кВ линия-земля; критерий A |
| Проведённые помехи | BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
| Гармонические составляющие тока | Класс A |
| Пульсации напряжения сети | Класс A |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 1394,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 156,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 30 мм |
| Масса | 0,75 кг |
| Упаковка | 15 шт.; 12,25 кг; 0,7 куб. фута |
Механическое исполнение
| Параметр | Значение |
|---|---|
| Габарит корпуса | 215 × 115 × 30 мм |
| Тип монтажа | Панельный монтаж с кронштейнами |
| Размеры крепления | 4 отверстия M4, глубина L=6 мм |
| Направление воздушного потока | Указано на корпусе |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает технологический разброс, линейную стабилизацию и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС проводятся при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Для испытаний на излучение необходимо добавлять магнитные петли или ферритовые элементы 13 × 26 × 30 NIZN на провод аккумуляторного выхода. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
5. Данное изделие не соответствует требованиям BS EN/EN61000-3-2 по гармоническому току при использовании в определённых условиях эксплуатации в Европейском союзе.
6. Температурное снижение допустимой мощности выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
