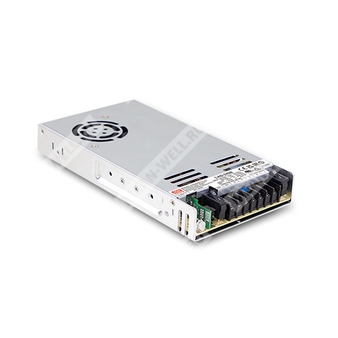

LAD-240B - 240-ваттный источник питания для систем безопасности и пожарной автоматики с зарядом аккумулятора и функцией UPS.
Расшифровка партномера
| Позиция в партномере | Обозначение | Расшифровка |
| LAD | Серия | Серия источников питания для систем безопасности / пожарной сигнализации с функцией UPS |
| 240 | Номинальная мощность | 240 Вт |
| B | Исполнение по выходному напряжению | 27,6 В |
Назначение и описание
Серия LAD-240 представляет собой экономичный низкопрофильный AC/DC источник питания мощностью 240 Вт с функцией UPS, предназначенный для систем безопасности и пожарной автоматики.
Устройство работает в диапазоне входного напряжения 90...264 В AC с возможностью выбора режима 115 В AC / 230 В AC переключателем и поддерживает выход 13,8 В, 27,6 В, 41,5 В и 55,2 В DC. Для LAD-240B номинальное выходное напряжение составляет 27,6 В.
Источник питания имеет встроенное зарядное устройство аккумулятора, встроенные переключатели цепи AC и аккумулятора для упрощения обслуживания, а также TTL-сигналы для контроля состояния. Решение рассчитано на применение в системах безопасности, пожарной сигнализации и других DC-UPS системах, где требуется резервирование питания от аккумулятора.
Особенности
- Встроенное зарядное устройство аккумулятора и функция UPS.
- TTL-сигналы для контроля состояния: наличие AC, отключение аккумулятора, обратная полярность аккумулятора, низкий заряд аккумулятора, полный заряд аккумулятора и разряд.
- Встроенные переключатели цепей AC и аккумулятора повышают безопасность при обслуживании.
- Принудительный режим UPS для обслуживания аккумулятора.
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева, пониженного напряжения аккумулятора и обратной полярности аккумулятора.
- Широкий диапазон рабочих температур: от -20 до +60 °C.
- Регулировка выходного напряжения для канала CH1 в пределах -20%...+5%.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Соответствие требованиям GB17945.
- Низкопрофильное исполнение: 1U, высота 30 мм.
- Срок службы: 3 года.
Применение
- Системы пожарной сигнализации и эвакуации.
- Резервное питание систем общественной безопасности.
- Системы безопасности.
- Непрерывные DC-UPS системы.
- Централизованные системы мониторинга.
- Промышленная автоматизация.
Выходные параметры
| Параметр | LAD-240A | LAD-240B | LAD-240C | LAD-240D |
| Выходной канал | CH1 / CH2 | CH1 / CH2 | CH1 / CH2 | CH1 / CH2 |
| Номинальное напряжение DC | 13,8 В / 13,8 В | 27,6 В / 27,6 В | 41,5 В / 41,5 В | 55,2 В / 55,2 В |
| Номинальный ток | 16,4 А / 1 А (заряд аккумулятора) | 7,7 А / 1 А (заряд аккумулятора) | 4,78 А / 1 А (заряд аккумулятора) | 3,4 А / 1 А (заряд аккумулятора) |
| Диапазон тока | 0...17,4 А | 0...8,7 А | 0...5,78 А | 0...4,4 А |
| Номинальная мощность | 240,12 Вт | 240,12 Вт | 239,87 Вт | 242,88 Вт |
| Регулировка выходного напряжения | CH1: 10,8...14,5 В | CH1: 21,6...29 В | CH1: 32,4...43,5 В | CH1: 43,5...58 В |
| Пульсации и шум | 150 мВп-п | 150 мВп-п | 240 мВп-п | 240 мВп-п |
| Допуск по выходному напряжению | ±1,5% / ±1,0% | ±1,0% / ±0,5% | ±0,5% / ±0,5% | ±0,5% |
| Линейная стабилизация | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Стабилизация по нагрузке | ±1,0% | ±0,5% | ±0,5% | ±0,5% |
| КПД, тип. | 85,5% | 87,5% | 88% | 88% |
| Напряжение отключения аккумулятора | 9,5 В ±0,5 В | 21,5 В ±0,5 В | 32 В ±0,5 В | 43 В ±0,5 В |
| Порог перенапряжения | CH1: 15,5...18 В | CH1: 31...36 В | CH1: 47...55 В | CH1: 59...69 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...132 В AC / 180...264 В AC, переключение; 240...370 В DC |
| Диапазон частоты | 47...63 Гц |
| КПД, тип. | 85,5% / 87,5% / 88% / 88% |
| Пусковой ток, тип. | Холодный старт 60 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
| Время удержания | 16 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
| Время запуска и нарастания | 2000 мс, 50 мс / 230 В AC; 2000 мс, 50 мс / 115 В AC при полной нагрузке |
| Потребляемый ток AC, тип. | 4,4 А / 115 В AC; 2,4 А / 230 В AC |
Защита
| Функция защиты | Условия / поведение |
| Перегрузка | CH1: 105...135%; CH2: 90...110%. При CH2 с аккумулятором устройство переходит в режим UPS, при суммарной нагрузке CH1 + CH2 около 125...135% выход отключается. При CH2 без аккумулятора — отключение выходного напряжения с повторным включением после устранения причины. CH2 ограничение по току; отказ CH2 не влияет на работу CH1, восстановление происходит автоматически. |
| Перенапряжение | Отключение выходного напряжения, повторное включение после устранения причины. |
| Перегрев | Отключение выходного напряжения, повторное включение после устранения причины. |
| Отключение аккумулятора по напряжению | 9,5 В ±0,5 В / 21,5 В ±0,5 В / 32 В ±0,5 В / 43 В ±0,5 В в зависимости от исполнения. |
| Обратная полярность аккумулятора | Защита без повреждения, автоматическое восстановление после устранения неисправности. |
| Статический разряд аккумулятора | Ток менее 100 мкА. |
Сигнальные и функциональные выходы
| Сигнал | Состояние высокого уровня / разомкнуто | Состояние низкого уровня |
| AC OK | Сеть отсутствует или неисправна | Сеть в норме |
| Отключение аккумулятора / обратная полярность | Аккумулятор подключён или полярность правильная | Аккумулятор не подключён или подключён с обратной полярностью |
| Низкий заряд аккумулятора | Аккумулятор в норме | Аккумулятор под защитой по пониженному напряжению |
| Полный заряд аккумулятора | Аккумулятор заряжается | Аккумулятор полностью заряжен |
| Разряд | Основное питание работает | Источник питания разряжается |
| Принудительный запуск UPS | Разомкнуто: нормальный режим | Замкнуто: принудительный режим UPS |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20...+60 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -30...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004; проектирование по GB 17945-2010 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Испытание / параметр | Стандарт | Уровень / класс |
| Помехоэмиссия по проводам | BS EN/EN55032 (CISPR32), EAC TP TC 020 | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), EAC TP TC 020 | Класс A |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 6 кВ контакт; критерий A |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Грозовые импульсы | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; 2 кВ линия-земля; критерий A |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Не соответствует |
| Фликер напряжения | BS EN/EN61000-3-3 | ----- |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1394,9 тыс. ч min, Telcordia SR-332 (Bellcore); 156,7 тыс. ч min, MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,75 кг |
| Упаковка | 15 шт.; 12,25 кг; 0,7 куб. фута |
Примечания
- Все параметры, специально не оговоренные иначе, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Для испытания на излучение требуется добавить 13 × 26 × 30 ферритовых колец или защёлок к проводам выхода аккумулятора. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Данное устройство не соответствует требованиям к гармоническим составляющим тока BS EN/EN61000-3-2. Не применять в устройствах конечного назначения, эксплуатируемых в Европейском союзе и подключённых к сети с номинальным напряжением 220 В AC и выше, если средняя или непрерывная входная мощность превышает 75 Вт, либо если устройство относится к системе освещения. Исключения: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы мощностью не более 200 Вт.
- Понижение допустимой температуры окружающей среды при высоте более 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
