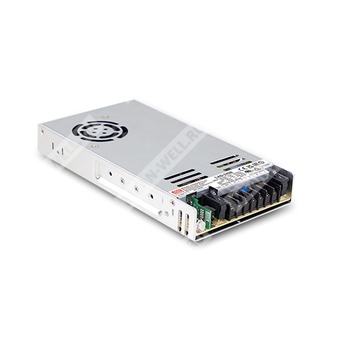

LAD-240D - 240-ваттный источник питания AC/DC для систем безопасности с зарядным устройством аккумулятора и функцией UPS.
Расшифровка партномера
| Позиция |
Значение |
| LAD |
Серия источников питания для систем безопасности и пожарной автоматики с функцией UPS |
| 240 |
Номинальная мощность 240 Вт |
| D |
Выходное напряжение 55,2 В |
Назначение
Серия LAD-240 представляет собой экономичный низкопрофильный источник питания AC/DC для систем безопасности и пожарной сигнализации с встроенным зарядным устройством аккумулятора и функцией резервного питания от батареи.
Особенности
- Встроенное зарядное устройство аккумулятора и функция UPS.
- TTL-сигналы для контроля состояния: AC OK, отключение аккумулятора, обратная полярность аккумулятора, низкий заряд аккумулятора, полный заряд аккумулятора, разряд.
- Встроенные выключатели цепи AC и аккумулятора для повышения безопасности при обслуживании.
- Принудительный режим UPS для обслуживания аккумулятора.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, пониженное напряжение аккумулятора, обратная полярность аккумулятора без повреждения.
- Рабочий диапазон температуры окружающей среды от -20 до +60 °C.
- Регулировка выходного напряжения канала CH1 в пределах от -20% до +5%.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Соответствие требованиям GB17945 по проектированию.
- Низкопрофильное исполнение 1U, высота 30 мм.
- Указанный срок службы: 3 года.
Области применения
- Системы пожарной сигнализации и эвакуации.
- Системы резервного питания для общественной безопасности.
- Охранные системы.
- Системы DC-UPS с неразрывным питанием.
- Системы центрального мониторинга.
- Промышленная автоматизация.
Описание
LAD-240D — это экономичный низкопрофильный источник питания AC/DC мощностью 240 Вт с функцией резервного питания, рассчитанный на применение в системах безопасности и пожарной автоматики. Устройство работает в широком диапазоне входного напряжения 90–264 В AC, при выборе сети 115 В AC или 230 В AC переключателем, а также допускает питание от 240–370 В DC.
Модель LAD-240D поддерживает выход 55,2 В DC и предназначена для питания нагрузки и зарядки аккумуляторной батареи. Для данной модификации предусмотрен один выходной канал нагрузки и батарейный канал зарядки. Источник питания оснащён TTL-интерфейсом индикации состояния, а также средствами защиты и сервисными переключателями, что упрощает интеграцию в системы охранной, пожарной и диспетчерской автоматики.
Технические параметры
Выход
| Параметр |
Значение |
| Модель |
LAD-240D |
| Номинальное выходное напряжение |
55,2 В DC |
| Выходной канал |
CH1 |
| Номинальный ток |
3,4 А |
| Диапазон тока |
0–4,4 А |
| Номинальная мощность |
242,88 Вт |
| Пульсации и шум |
240 мВ п-п |
| Допуск по выходному напряжению |
±0,5% |
| Нелинейность по сети |
±0,5% |
| Нелинейность по нагрузке |
±0,5% |
| КПД тип. |
87,5% |
| Регулировка выходного напряжения |
43,5–58 В |
| Порог пониженного напряжения аккумулятора |
43 В ±0,5 В |
| Порог перенапряжения аккумулятора |
59–69 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90–132 В AC / 180–264 В AC переключателем, 240–370 В DC |
| Диапазон частоты |
47–63 Гц |
| КПД тип. |
87,5% |
| Пусковой ток тип. |
Холодный старт 60 А при 115 В AC, 60 А при 230 В AC |
| Ток утечки |
<0,5 мА / 240 В AC |
| Потребляемый ток AC тип. |
4,4 А при 115 В AC; 2,4 А при 230 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
CH1: 105–135%; CH2: 90–110% |
| Режим перегрузки |
CH1 OLP, CH2 с аккумулятором: переход в режим UPS при CH1 около 105–120%, отключение при суммарной нагрузке CH1 + CH2 около 125–135% |
| Режим перегрузки без аккумулятора |
CH1 OLP, CH2 без аккумулятора: отключение выходного напряжения, повторный запуск после устранения причины |
| Ограничение по CH2 |
Режим постоянного ограничения тока; авария не влияет на работу CH1, восстановление автоматическое после устранения неисправности |
| Перенапряжение |
59–69 В |
| Перегрев |
Отключение выходного напряжения, повторный запуск после устранения причины |
| Пониженное напряжение аккумулятора |
9,5 В ±0,5 В |
| Обратная полярность аккумулятора |
Защита без повреждения, автоматическое восстановление после устранения неисправности |
Функции
| Сигнал |
Условие |
Описание |
| AC OK |
Между выводами 1 и 4 |
Низкий уровень при нормальном входном напряжении AC; высокий уровень при аварии входа AC |
| Отключение аккумулятора / обратная полярность |
Между выводами 2 и 4 |
Низкий уровень при отсутствии аккумулятора или при обратном включении; высокий уровень при подключенном и нормальном аккумуляторе |
| Низкий заряд аккумулятора |
Между выводами 3 и 4 |
Низкий уровень при защите по пониженному напряжению аккумулятора; высокий уровень при нормальном состоянии аккумулятора |
| Полный заряд аккумулятора |
Между выводами 4 и 5 |
Низкий уровень при полностью заряженном аккумуляторе; высокий уровень в процессе зарядки |
| Разряд |
Между выводами 4 и 6 |
Низкий уровень при разряде источника питания; высокий уровень при работе от сети |
| Принудительный запуск UPS |
Выводы 7 и 8 |
Замкнуто: принудительный режим UPS; разомкнуто: нормальный режим |
| Параметры TTL-выходов |
--- |
Максимальное внешнее напряжение 50 В DC, максимальный ток стока 30 мА |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20...+60 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения, влажность |
-30...+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0...50 °C) |
| Вибрация |
10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF |
1394,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 156,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
BS EN/EN55032 (CISPR32), EAC TP TC 020; класс A |
| Помехоустойчивость по ESD |
BS EN/EN61000-4-2; уровень 3, 8 кВ воздух, уровень 2, 6 кВ контакт; критерий A |
| Помехоустойчивость к радиочастотному полю |
BS EN/EN61000-4-3; уровень 3, 10 В/м; критерий A |
| Электрические быстрые переходные процессы |
BS EN/EN61000-4-4; уровень 3, 2 кВ; критерий A |
| Импульсные помехи |
BS EN/EN61000-4-5; уровень 3, 1 кВ линия-линией; 2 кВ линия-FG; критерий A |
| Кондуктивные помехи |
BS EN/EN61000-4-6; уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8; уровень 4, 30 А/м; критерий A |
| Гармонические токи |
Класс A |
| Фликер напряжения |
Класс A |
Габариты и масса
| Параметр |
Значение |
| Размеры |
215 × 115 × 30 мм |
| Масса |
0,75 кг |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
15 шт. |
| Масса упаковки |
12,25 кг |
| Объём упаковки |
0,7 CUFT |
Примечания
- Если особо не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, нестабильность по сети и по нагрузке.
- Источник питания рассматривается как компонент для установки в конечное оборудование. ЭМС-испытания выполняются на металлической пластине 360 × 360 мм толщиной 1 мм. Для испытаний на излучение требуется добавление магнитных колец или ферритовых элементов 13 × 26 × 30 NIZN на провод батареи. Конечное изделие должно быть дополнительно проверено на соответствие директивам ЭМС.
- Данный источник питания не соответствует требованиям BS EN/EN61000-3-2 по гармоническому току. Его не следует применять в следующих случаях: при использовании конечного оборудования в Европейском союзе, при подключении к публичной сети с номинальным напряжением 220 В AC и выше, если оборудование имеет среднюю или непрерывную входную мощность более 75 Вт, либо относится к системам освещения.
- Исключения по BS EN/EN61000-3-2: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы мощностью не более 200 Вт.
- Снижение допустимой температуры окружающей среды при высоте эксплуатации выше 2000 м: 5 °C на 1000 м для моделей с вентилятором.
Подключение: клеммная колодка TB1 содержит вход сети AC, защитное заземление, выход DC и клеммы аккумулятора; разъём CN2 предназначен для TTL-сигналов и режима принудительного запуска UPS. Вывод DC OUTPUT -V и BAT- не должны быть закорочены.
