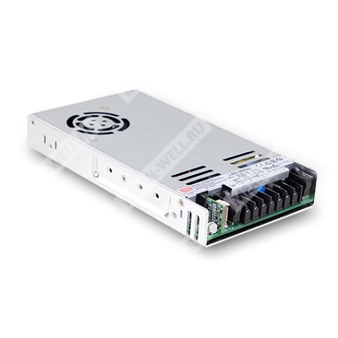

LAD-360B - импульсный источник питания AC/DC для систем безопасности и пожарной автоматики с функцией зарядного устройства и UPS.
Описание
Серия LAD-360 представляет собой низкопрофильный экономичный источник питания AC/DC мощностью 360 Вт с функцией UPS. Модель LAD-360B относится к исполнению с одним основным выходом 27,6 В и дополнительным аккумуляторным каналом зарядного устройства. Устройство рассчитано на питание систем пожарной сигнализации, аварийной эвакуации, охранных систем, центрального мониторинга и промышленной автоматизации.
Источник питания принимает входное напряжение 90...264 В переменного тока, при этом доступен переключаемый диапазон 115/230 В. Для LAD-360B предусмотрены встроенные функции контроля состояния, защитные цепи, а также TTL-сигналы для локального мониторинга. Серия поддерживает работу с свинцово-кислотными и литий-ионными аккумуляторами.
Расшифровка партномера
| LAD | Серия источников питания для систем безопасности и пожарной автоматики с зарядным устройством и UPS |
| 360 | Номинальная мощность 360 Вт |
| B | Выходное напряжение 27,6 В |
Назначение
- Аварийная и эвакуационная пожарная система
- Источник резервного питания для систем общественной безопасности
- Охранные системы
- Непрерывное питание DC-UPS
- Центральные системы мониторинга
- Промышленная автоматизация
Особенности
- Встроенное зарядное устройство аккумулятора и функция UPS
- TTL-сигналы для контроля состояния: AC OK, отключение аккумулятора, обратная полярность аккумулятора, низкий уровень заряда, полный заряд, разряд
- Встроенный переключатель цепи переменного тока и цепи аккумулятора для обслуживания
- Форсированный режим UPS для обслуживания аккумулятора
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, пониженное напряжение аккумулятора, обратная полярность аккумулятора
- Рабочий диапазон температур: от -20 до +60 °C
- Регулировка выходного напряжения канала CH1 в пределах -20%...+5%
- Поддержка свинцово-кислотных и литий-ионных аккумуляторов
- Низкопрофильное исполнение: высота 1U, 30 мм
Вход
| Диапазон входного напряжения | 90...132 В AC / 180...264 В AC, переключение |
| Постоянное входное напряжение | 240...370 В DC, положение переключателя по умолчанию для 230 В AC |
| Частота сети | 47...63 Гц |
| КПД тип. | 86% |
| Пусковой ток тип. | 8 А при 115 В AC; 4 А при 230 В AC |
| Ток холодного старта | 60 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
| Потребляемый ток AC тип. | Не указан отдельно в таблице для LAD-360B; входные параметры приведены совместно для серии |
Выход
| Модель | LAD-360B |
| Каналы | CH1, CH2 |
| Выходное напряжение CH1 | 27,6 В |
| Выходное напряжение CH2 | 27,6 В |
| Номинальный ток CH1 | 11,5 А |
| Номинальный ток CH2 | 1,5 А |
| Диапазон тока CH1 | 0...13 А |
| Диапазон тока CH2 | 0...8,64 А |
| Номинальная мощность | 358,8 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки напряжения CH1 | 21,6...29 В |
| Точность установления напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 2000 мс, 50 мс / 230 В AC; 2000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания тип. | 16 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
| Порог отключения аккумулятора | 21,5 В ±0,5 В |
| Порог перенапряжения | 31...36 В |
| Порог перегрузки | CH1: 105...135%; CH2: 90...110% |
Защита
| Перегрузка | CH1: при работе с аккумулятором устройство переходит в режим UPS при токе около 105...120%; при суммарной нагрузке CH1 + CH2 около 125...135% выход отключается. CH1: при перегрузке без аккумулятора выход отключается с повторным включением после снятия причины. CH2: режим ограничения постоянного тока; неисправность не влияет на работу CH1, восстановление автоматическое после устранения причины. Для последовательного соединения с аккумулятором обязателен внешний предохранитель. |
| Перенапряжение | 31...36 В |
| Отключение аккумулятора | 21,5 В ±0,5 В |
| Короткое замыкание | Защита присутствует |
| Перегрев | Защита присутствует |
| Обратная полярность аккумулятора | Защищено, без повреждения, восстановление после устранения неисправности |
Функции
| AC OK | TTL-сигнал: высокий уровень или разомкнуто — авария AC; низкий уровень — нормальный AC. Макс. напряжение внешнего источника 50 В, максимальный ток стока 30 мА. |
| Отключение / обратная полярность аккумулятора | TTL-сигнал: высокий уровень или разомкнуто — аккумулятор подключен; низкий уровень — аккумулятор отключен или подключен с обратной полярностью. Сигнал обнаруживается только при первом включении питания. |
| Низкий заряд аккумулятора | TTL-сигнал: высокий уровень или разомкнуто — аккумулятор нормальный; низкий уровень — защита по пониженному напряжению аккумулятора. |
| Полный заряд аккумулятора | TTL-сигнал: высокий уровень или разомкнуто — аккумулятор заряжается; низкий уровень — аккумулятор полностью заряжен. |
| Разряд | TTL-сигнал: высокий уровень или разомкнуто — основной источник работает; низкий уровень — источник разряжается. |
| Форсированный старт UPS | TTL-сигнал: замыкание контактов 7 и 8 — форсированный старт UPS; размыкание — нормальный режим. |
| Управление батарейным зарядом | Режим работы зарядной характеристики зависит от типа аккумулятора; в версии U выбор осуществляется через контакты. |
Условия эксплуатации
| Рабочая температура | -20...+60 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | -30...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL62368-1, BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004; проектирование по GB 17945-2010 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС, излучение | BS EN/EN55032 (CISPR32), EAC TP TC 020, класс A |
| ЭМС, помехоустойчивость | ESD: уровень 3, 8 кВ воздух, 6 кВ контакт, критерий A; радиочастотное поле: уровень 3, 10 В/м, критерий A; EFT/Burst: уровень 3, 2 кВ, критерий A; Surge: уровень 3, 1 кВ линия-линия, 2 кВ линия-земля, критерий A; кондуктивные помехи: уровень 3, 10 В, критерий A; магнитное поле: уровень 4, 30 А/м, критерий A |
Габариты, масса и упаковка
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,75 кг |
| Упаковка | 15 шт.; 12,25 кг; 0,7 CUFT |
| MTBF | 1394,9 тыс. ч min. по Telcordia SR-332 (Bellcore); 153,3 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с применением витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент для установки в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Для испытаний на излучение требуется добавить на выходной провод аккумулятора магнитные петли или зажимы 13 × 26 × 30 NIZN.
- Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Источник питания не соответствует требованиям по гармоническим токам BS EN/EN61000-3-2. Не использовать его при следующих условиях: устройство применяется в Европейском союзе; подключено к сети 220 В AC или выше; источник установлен в конечном оборудовании со средней или непрерывной входной мощностью более 75 Вт или относится к светотехнической системе. Исключения: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы мощностью не более 200 Вт.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Отключение и обратная полярность аккумулятора обнаруживаются только при первом подключении питания.
- Для работы с аккумулятором в последовательной цепи обязателен внешний предохранитель.
