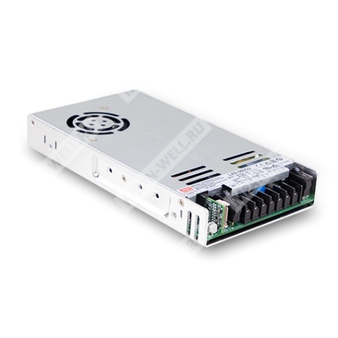

LAD-360D - 360-ваттный AC/DC источник питания для систем безопасности и пожарной автоматики с функцией зарядки аккумулятора и UPS.
Расшифровка партномера
| LAD | Серия источников питания для систем безопасности/пожарной автоматики с зарядным устройством и функцией UPS |
| 360 | Номинальная мощность 360 Вт |
| D | Выходное напряжение 55,2 В |
Назначение
Модель LAD-360D представляет собой экономичный низкопрофильный AC/DC источник питания для систем безопасности, пожарной сигнализации, аварийной эвакуации, центрального мониторинга и промышленной автоматизации. Изделие оснащено встроенным зарядным устройством аккумулятора и функцией UPS, что обеспечивает питание нагрузки от сети и автоматический переход на резервное питание от батареи при пропадании входного напряжения.
Особенности
- Встроенное зарядное устройство аккумулятора и функция UPS.
- Широкий диапазон входного напряжения 90–264 В переменного тока с переключением 115/230 В.
- Выходное напряжение 55,2 В постоянного тока.
- Высокий КПД до 86,5%.
- Встроенный переключатель цепи переменного тока и аккумулятора для удобства обслуживания.
- Сигнализация состояния через TTL: AC OK, отключение аккумулятора, низкий заряд, полный заряд, разряд.
- Функция принудительного запуска UPS для обслуживания аккумулятора.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, низкое напряжение аккумулятора, переполюсовка аккумулятора без повреждения.
- Рабочий диапазон температур от -20 до +60 °C.
- Регулировка выходного напряжения для канала CH1 в пределах -20%…+5%.
- Подходит для свинцово-кислотных и литий-ионных аккумуляторов.
- Низкопрофильное исполнение: высота 30 мм.
- Исполнение для монтажа в системах безопасности и пожарной автоматики.
Применение
- Системы аварийной пожарной сигнализации и эвакуации.
- Резервное питание систем общественной безопасности.
- Системы безопасности.
- Нестабилизированные DC-UPS системы.
- Центральные системы мониторинга.
- Промышленная автоматика.
Описание
LAD-360D — это 360-ваттный экономичный AC/DC источник питания низкопрофильного исполнения с функцией UPS. Модель рассчитана на использование в системах, где требуется постоянное питание нагрузки с резервированием от аккумулятора. Входной диапазон составляет 90–264 В AC, при этом предусмотрен выбор режима 115 В/230 В переключателем.
Источник питания обеспечивает выход 55,2 В DC и предназначен для интеграции в оборудование безопасности и пожарной автоматики. Для облегчения технического обслуживания предусмотрены отдельные выключатели цепи AC и аккумулятора. Модель формирует набор TTL-сигналов для контроля состояния системы и аккумулятора, а также поддерживает режим принудительного запуска UPS при обслуживании батареи.
В конструкции применены функции контроля состояния и защиты, включая ограничение перегрузки, защиту от перенапряжения, защиту от перегрева, контроль низкого напряжения аккумулятора и защиту от переполюсовки аккумулятора без повреждения. Модель рассчитана на установку в конечное оборудование и соответствует требованиям применимых стандартов безопасности и ЭМС.
Технические параметры
Выход
| Параметр | Значение |
| Модель | LAD-360D |
| Количество выходов | 2 |
| Выходное напряжение | 55,2 В |
| Номинальный ток | 5,03 А |
| Диапазон тока | 0–6,53 А |
| Номинальная мощность | 360,46 Вт |
| Пульсации и шум | 240 мВ п-п |
| Регулировка выходного напряжения | для CH1: 43,5–58 В |
| Допуск по напряжению | ±0,5% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–132 В AC / 180–264 В AC переключением; 240–370 В DC |
| Частотный диапазон | 47–63 Гц |
| КПД | 86,5% |
| Пусковой ток | 60 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
| Потребляемый ток сети | 5,03 А |
| Ток переменного входа (тип.) | 8 А / 115 В AC; 4 А / 230 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | CH1: 105–135%; CH2: 90–110% |
| Уставка перегрузки | CH1: 31–36 В; CH2: 47–55 В |
| Перенапряжение | 59–69 В |
| Отключение аккумулятора по напряжению | 43 В ±0,5 В |
| Перегрев | защита с отключением и повторным включением после устранения причины |
| Переполюсовка аккумулятора | защита без повреждения, автоматическое восстановление после устранения причины |
| Короткое замыкание | защита с отключением и повторным включением после устранения причины |
Сигналы и функции
| Параметр | Значение |
| AC OK | TTL-сигнал: низкий уровень при нормальном входном AC, высокий при аварии сети |
| Отключение / переполюсовка аккумулятора | TTL-сигнал: низкий уровень при отсутствии или обратном подключении аккумулятора, высокий при нормальном подключении |
| Низкий заряд аккумулятора | TTL-сигнал: низкий уровень при срабатывании защиты по низкому напряжению, высокий при нормальном состоянии |
| Полный заряд аккумулятора | TTL-сигнал: низкий уровень при полном заряде, высокий при процессе заряда |
| Разряд | TTL-сигнал: низкий уровень при работе от аккумулятора, высокий при работе от сети |
| Принудительный запуск UPS | замыкание контактов 7 и 8 на CN2 |
| Максимальный ток сигнальных выходов | 30 мА при 50 В DC |
| Внешнее напряжение для TTL | до 50 В DC |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Проектирование | с учетом GB 17945-2010, GB4717 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), EAC TP TC 020, класс A |
| Помехоустойчивость: ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух, уровень 2: 6 кВ контакт, критерий A |
| Помехоустойчивость: радиочастотное излучение | BS EN/EN61000-4-3, уровень 3: 10 В/м, критерий A |
| Помехоустойчивость: EFT / Burst | BS EN/EN61000-4-4, уровень 3: 2 кВ, критерий A |
| Помехоустойчивость: Surge | BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия; 2 кВ линия-земля, критерий A |
| Помехоустойчивость: наведённые помехи | BS EN/EN61000-4-6, уровень 3: 10 В, критерий A |
| Помехоустойчивость: магнитное поле | BS EN/EN61000-4-8, уровень 4: 30 А/м, критерий A |
| Гармонические составляющие | класс A |
| Фликер напряжения | класс A |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -30…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1160,5 тыс. ч min. Telcordia SR-332 (Bellcore); 126,5 тыс. ч min. MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,75 кг |
| Упаковка | 15 шт.; 12,25 кг; 0,7 куб. фут. |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Испытания ЭМС выполнялись при установке устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Для испытаний на излучение требуется добавление на выходной провод батареи магнитных колец или ферритовых элементов размером 13 × 26 × 30.
- Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Данная модель не соответствует требованиям по гармоническому току BS EN/EN61000-3-2. Не применять в случаях, когда конечное устройство используется в Европейском союзе, подключено к публичной сети 220 В AC и выше, а также имеет среднюю или непрерывную входную мощность более 75 Вт либо относится к системе освещения. Исключения: профессиональное оборудование с суммарной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы мощностью не более 200 Вт.
- Снижение допустимой температуры окружающей среды составляет 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
