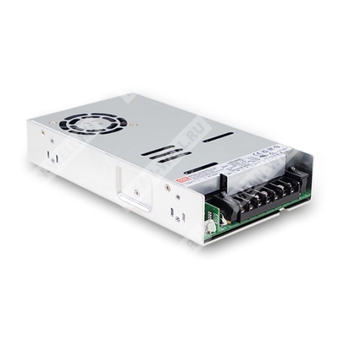

LAD-600B - экономичный источник питания 600 Вт для систем безопасности и пожарной сигнализации с функцией зарядного устройства и резервного питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| LAD | Серия источников питания для систем безопасности и пожарной сигнализации с функцией UPS |
| 600 | Номинальная мощность 600 Вт |
| B | Выходное напряжение 27,6 В |
Назначение
LAD-600B — низкопрофильный AC/DC источник питания промышленного исполнения для систем охранно-пожарной автоматики, аварийного питания и DC-UPS. Устройство обеспечивает питание нагрузки от сети переменного тока, заряд аккумуляторной батареи и автоматический переход на резервное питание при пропадании сети.
Особенности
- Встроенная функция зарядного устройства и UPS.
- TTL-сигналы состояния для контроля: наличие сети, отключение аккумулятора, обратная полярность аккумулятора, низкий заряд аккумулятора, полный заряд аккумулятора, разряд.
- Встроенные переключатели для цепи AC и батареи, повышающие безопасность при обслуживании.
- Форсированный режим UPS для обслуживания аккумулятора.
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева, пониженного напряжения аккумулятора и обратной полярности аккумулятора без повреждения.
- Широкий диапазон рабочей температуры.
- Регулировка выходного напряжения канала CH1 в диапазоне от -20% до +5%.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Низкопрофильное исполнение 1U.
- Подходит для систем пожарной аварийной сигнализации, эвакуации, безопасности, бесперебойного DC-питания и централизованного мониторинга.
Области применения
- Системы пожарной сигнализации и аварийной эвакуации.
- Резервное питание для систем общественной безопасности.
- Системы безопасности.
- Непрерывные DC-UPS-системы.
- Централизованный мониторинг.
- Промышленная автоматизация.
Описание
Серия LAD-600 представляет собой экономичный низкопрофильный AC/DC источник питания мощностью 600 Вт с функцией UPS для систем безопасности и пожарной автоматики. Модель LAD-600B рассчитана на выходное напряжение 27,6 В постоянного тока. Устройство работает от сети 90…264 В AC, либо от 240…370 В DC, с переключением диапазона 115/230 В AC. Высокий КПД достигает 91%.
Источник питания обеспечивает питание нагрузки и параллельный заряд аккумулятора, а также выполняет автоматическое резервирование при исчезновении сетевого напряжения. Для контроля состояния доступны TTL-сигналы, а для версии с UART — цифровое управление и мониторинг. Конструкция предусматривает отдельные выключатели сети и аккумуляторной цепи, а также защитные функции, ориентированные на применение в ответственных системах.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 27,6 В |
| Выходной канал | CH1 |
| Номинальный ток | 18,74 А |
| Диапазон тока | 0…21,74 А |
| Номинальная мощность | 600,02 Вт |
| Диапазон регулировки напряжения | 21,6…29 В |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 2000 мс, 50 мс / 230 В AC; 2000 мс, 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 270 мВ п-п |
| Допуск по напряжению | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…132 В AC / 180…264 В AC переключением; 240…370 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД типовое | 91% |
| Пусковой ток типовой | 12 А / 115 В AC; 7,5 А / 230 В AC |
| Пусковой ток при холодном старте | 35 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки | <0,5 мА пиковое значение / 240 В AC |
| Потребляемый ток сети | 18,74 А / 3 А (зарядное устройство) |
Защита
| Параметр | Условие / значение |
| Перегрузка | CH1: 105…135%; CH2: 90…110% |
| Порог перегрузки CH1 при наличии аккумулятора | Переход в режим UPS при примерно 105…120%; при суммарной нагрузке CH1 + CH2 около 125…135% — отключение выхода |
| Порог перегрузки CH1 без аккумулятора | Отключение выхода, повторный запуск после устранения причины |
| Параметры CH2 | Ограничение постоянным током; неисправность не влияет на работу CH1; автоматическое восстановление после устранения причины |
| Перенапряжение | 31…36 В |
| Порог отключения аккумулятора | 21,5 В ±0,5 В |
| Защита от перегрева | Отключение выхода, повторный запуск после устранения причины |
| Защита от обратной полярности аккумулятора | Без повреждения, автоматическое восстановление после устранения причины |
| Защита цепи батареи | Необходим внешний предохранитель последовательно с аккумулятором |
Сигнальные и функциональные цепи
| Функция | Описание |
| Наличие сети | TTL-сигнал: низкий уровень при нормальном входном напряжении |
| Отключение / обратная полярность аккумулятора | TTL-сигнал: низкий уровень при отключенном или неправильно подключенном аккумуляторе |
| Низкий заряд аккумулятора | TTL-сигнал: низкий уровень при срабатывании защиты по пониженному напряжению |
| Полный заряд аккумулятора | TTL-сигнал: низкий уровень при полном заряде аккумулятора |
| Разряд | TTL-сигнал: низкий уровень при разряде источника |
| Форсированный запуск UPS | TTL-сигнал: замыкание контактов переводит устройство в режим принудительного UPS |
Внешние условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -30…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Помехоэмиссия по кондуктивному каналу | BS EN/EN55032 (CISPR32), EAC TP TC 020 | Класс A |
| Помехоэмиссия по излучению | BS EN/EN55032 (CISPR32), EAC TP TC 020 | Класс A |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 6 кВ контакт; критерий A |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; 2 кВ линия-земля; критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| Гармонические токи | BS EN/EN61000-3-2 | Не соответствует |
| Колебания напряжения | BS EN/EN61000-3-3 | Не указано |
Ресурс и надежность
| Параметр | Значение |
| MTBF | 1154,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 169,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 225 × 124 × 41 мм |
| Масса | 1,02 кг |
| Упаковка | 12 шт.; 13,5 кг; 0,78 CUFT |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной с параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. После срабатывания защиты входное напряжение необходимо отключить; запуск допускается только после охлаждения, через 3 минуты.
5. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. ЭМС-испытания выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. Для испытаний на излучение требуется дополнительный магнитный зажим или магнитное кольцо 20 × 30 × 13 из NiZn на линии выхода аккумулятора.
6. Источник питания не соответствует требованиям по гармоническим токам BS EN/EN61000-3-2. Не применять изделие в следующих условиях: а) конечное устройство используется в Европейском союзе; б) конечное устройство подключено к общественной сети с номинальным напряжением 220 В AC и выше; в) источник питания установлен в конечном устройстве со средней или непрерывной входной мощностью более 75 Вт либо является частью системы освещения. Исключения: профессиональное оборудование с общей номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
7. Для высот более 2000 м следует учитывать снижение допустимой температуры окружающей среды на 3,5 °C/1000 м для моделей без вентилятора и на 5 °C/1000 м для моделей с вентилятором.
