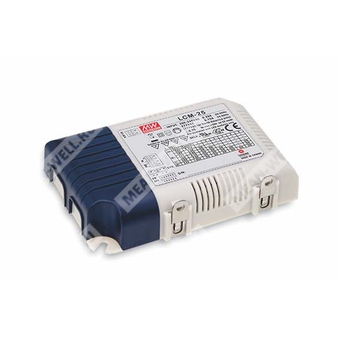

LCM-25 - светодиодный AC/DC драйвер постоянного тока мощностью 25 Вт с программируемым уровнем выходного тока и поддержкой диммирования.
Расшифровка партномера
| Элемент партномера |
Значение |
Описание |
| LCM |
Серия |
Серия драйверов светодиодов с режимом постоянного тока и многоступенчатым выбором выходного тока |
| 25 |
Выходная мощность |
Номинальная мощность 25 Вт |
Особенности
- Выход в режиме постоянного тока с несколькими уровнями тока, выбираемыми DIP-переключателем.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Функции: диммирование 3 в 1 с возможностью снижения до выключения, синхронизация до 10 устройств.
Области применения
- Светодиодное внутреннее освещение.
- Светодиодное офисное освещение.
- Светодиодное архитектурное освещение.
- Светодиодные панельные светильники.
Описание
LCM-25 представляет собой AC/DC драйвер светодиодов мощностью 25 Вт с выходом в режиме постоянного тока и многоступенчатым выбором выходного тока посредством DIP-переключателя. Устройство работает от сети 180...277 В переменного тока и поддерживает несколько уровней выходного тока в диапазоне от 350 мА до 1050 мА. Благодаря КПД до 86% и безвентиляторному исполнению серия способна работать при температуре корпуса от -30 до +85 °C в условиях естественной конвекции. Драйвер оснащен функциями диммирования и синхронизации, что обеспечивает высокую гибкость при проектировании систем светодиодного освещения.
Параметры выхода
| Параметр |
Значение |
| Тип выхода |
Постоянный ток, уровень тока выбирается DIP-переключателем |
| Уровни выходного тока |
350 мА, 500 мА, 600 мА, 700 мА по умолчанию, 900 мА, 1050 мА |
| Допуск по току |
±5% |
| Пульсации тока |
Не более 5,0% при номинальном токе |
| Номинальная мощность |
18,9 Вт при 350 мА; 25,2 Вт для 500 мА, 600 мА, 700 мА, 900 мА и 1050 мА |
| Диапазон выходного напряжения |
6...54 В при 350 мА; 6...50 В при 500 мА; 6...42 В при 600 мА; 6...36 В при 700 мА; 6...28 В при 900 мА; 6...24 В при 1050 мА |
| Максимальное напряжение холостого хода |
59 В для режимов до 700 мА; 41 В для 900 мА и 1050 мА |
| Время запуска |
500 мс при 230 В AC |
Таблица установки выходного тока DIP-переключателем
| Выходной ток |
1 |
2 |
3 |
4 |
5 |
6 |
| 350 мА |
Выкл. |
Выкл. |
Выкл. |
Выкл. |
Выкл. |
Выкл. |
| 500 мА |
Вкл. |
Выкл. |
Выкл. |
Выкл. |
Выкл. |
Выкл. |
| 600 мА |
Вкл. |
Вкл. |
Выкл. |
Выкл. |
Выкл. |
Выкл. |
| 700 мА |
Вкл. |
Вкл. |
Вкл. |
Выкл. |
Выкл. |
Вкл. |
| 900 мА |
Вкл. |
Вкл. |
Вкл. |
Вкл. |
Выкл. |
Вкл. |
| 1050 мА |
Вкл. |
Вкл. |
Вкл. |
Вкл. |
Вкл. |
Вкл. |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
180...277 В переменного тока; 254...392 В постоянного тока |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности, тип. |
Не менее 0,94 при 230 В AC; не менее 0,91 при 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений |
Менее 20% при нагрузке не менее 50% и 230 В AC; при нагрузке не менее 75% и 277 В AC |
| КПД, тип. |
86% |
| Входной ток, тип. |
0,17 А при 230 В AC; 0,15 А при 277 В AC |
| Пусковой ток, тип. |
Холодный старт 20 А, длительность 260 мкс при измерении на уровне 50% Iпик, при 230 В AC, согласно NEMA 410 |
| Ток утечки |
Менее 0,5 мА при 240 В AC |
| Потребляемая мощность в режиме ожидания |
Менее 0,5 Вт |
| Максимальное количество источников на автоматический выключатель 16 А |
26 шт. для автоматического выключателя типа B; 44 шт. для автоматического выключателя типа C, при 230 В AC |
Защита и функциональные возможности
| Параметр |
Значение |
| Защита от короткого замыкания |
Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Диммирование |
Поддерживается, см. параметры диммирования |
| Синхронизация |
Поддерживается, до 10 устройств |
Параметры диммирования
| Параметр |
Значение |
| Тип диммирования |
3 в 1 |
| Методы управления |
Добавочное напряжение 0...10 В DC; добавочный ШИМ-сигнал 10 В; добавочное сопротивление |
| Диапазон частоты ШИМ |
100 Гц...3 кГц |
| Ток источника диммирования со стороны драйвера |
100 мкА, тип. |
| Минимальный уровень диммирования |
Около 6% |
| Отключение по диммированию |
Возможно при входе диммирования около 0 кОм, 0 В DC или при 10 В ШИМ с коэффициентом заполнения 0% |
| Особенность подключения |
Не подключать DIM- к -V |
| Особенность применения |
Рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
Параметры синхронизации
| Параметр |
Значение |
| Количество синхронизируемых драйверов |
До 10 шт. 1 ведущий и 9 ведомых |
| Диапазон диммирования при синхронизации |
10...100% |
| Максимальная длина кабеля синхронизации |
Менее 5 м |
| Тип кабеля синхронизации |
Плоский кабель |
| Сечение кабеля синхронизации |
22...24 AWG, 0,2...0,3 мм2 |
| Разъемы синхронизации |
CN100 и CN101 |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура корпуса |
-30...+85 °C |
| Максимальная температура корпуса |
+85 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
-40...+80 °C |
| Влажность хранения |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03% на °C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, период 60 мин по осям X, Y, Z |
| Снижение допустимой температуры по высоте |
3,5 °C на каждые 1000 м для безвентиляторных исполнений при высоте эксплуатации более 2000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL8750, CSA C22.2 No.250.13-12, BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.14, GB19510.1, BIS IS15885, EAC TP TC 004 |
| Испытательное напряжение изоляции |
Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
Вход-выход: более 100 МОм при 500 В DC, 25 °C, 70% относительной влажности |
| Эмиссия ЭМС |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11, BS EN/EN61547, уровень для легкой промышленности, импульсная помеха линия-линия 2 кВ, EAC TP TC 020 |
Надежность и механические данные
| Параметр |
Значение |
| MTBF |
3298,3 тыс. ч минимум по Telcordia SR-332 Bellcore; 298,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
105 x 68 x 23 мм |
| Масса |
0,16 кг |
| Упаковка |
72 шт.; 12,5 кг; 1,04 куб. фута |
| Материал и класс конструкции |
Пластиковый корпус, класс II |
Подключение и механическое исполнение
| Узел |
Контакт |
Назначение |
| TB1 |
1 |
AC/L |
| TB1 |
2 |
AC/N |
| TB2 |
1 |
+V |
| TB2 |
2 |
-V |
| TB2 |
3 |
DIM- |
| TB2 |
4 |
DIM+ |
| CN100/CN101 |
1 |
+ |
| CN100/CN101 |
2 |
- |
| Параметр |
Значение |
| Разъем синхронизации |
JST B2B-PH-KL или эквивалент |
| Ответная часть корпуса разъема |
JST PHR-2 или эквивалент |
| Контакт разъема |
JST SPH-002T-P0.5S или эквивалент |
| Монтажные отверстия |
2 отверстия диаметром 4,2 мм |
| Провод для TB1 |
0,5...2,5 мм2, 14...20 AWG |
| Провод для TB2 |
0,5...1,5 мм2, 16...20 AWG |
| Провод для CN100/CN101 |
0,126...0,205 мм2, 24...26 AWG |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать статическую характеристику.
- Время запуска измеряется при первом холодном включении. Повторное включение и выключение драйвера может привести к увеличению времени запуска.
- КПД измерен при выходе 500 мА и 50 В, установленном DIP-переключателем.
- Потребляемая мощность в режиме ожидания измерена при 230 В AC.
- Драйвер рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полной установки, изготовитель конечного изделия должен повторно подтвердить соответствие требованиям по ЭМС для всей системы.
- Для эксплуатации на высоте более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания для светодиодов допускается использовать только за выключателем, без постоянного подключения к сети.
