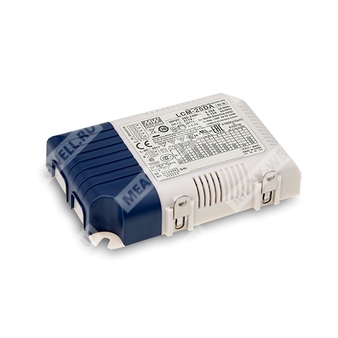

LCM-25DA2 - драйвер светодиодов на 25 Вт с постоянным током, DALI-2, PUSH-диммированием и синхронизацией.
Расшифровка партномера
| Позиция в партномере | Значение |
| LCM | Серия драйверов светодиодов Mean Well |
| 25 | Выходная мощность 25 Вт |
| DA2 | Встроенный интерфейс DALI-2 и PUSH-диммирование |
Назначение
LCM-25DA2 представляет собой AC/DC драйвер светодиодов мощностью 25 Вт с режимом стабилизации выходного тока, несколькими ступенями тока, выбираемыми переключателем DIP, и цифровым управлением по интерфейсу DALI-2. Устройство предназначено для систем внутреннего, офисного, коммерческого, панельного и промышленного освещения, а также для аварийного освещения согласно IEC 61347-2-13.
Особенности
- Источник питания светодиодов в режиме постоянного тока с несколькими уровнями тока, выбираемыми DIP-переключателем.
- Встроенный интерфейс DALI-2 и PUSH-диммирование.
- Совместимость с IEC 62386-101, 102, 207, 251.
- Управление диммированием по логарифмической или линейной кривой.
- Синхронизация до 10 устройств.
- Встроенная функция активного корректора коэффициента мощности.
- Исполнение класса II.
- Потребление в режиме ожидания менее 0,5 Вт.
- Компактное бесвентиляторное исполнение.
Области применения
- Светодиодное внутреннее освещение.
- Офисное освещение.
- Коммерческое освещение.
- Панельное освещение.
- Промышленное освещение.
Описание
LCM-25DA2 — это AC/DC источник питания светодиодов с постоянным током на 25 Вт, рассчитанный на работу от сети переменного тока 180…277 В или постоянного тока 254…375 В. Выходной ток выбирается переключателями DIP из набора фиксированных значений. Для версии DA2 предусмотрены встроенный интерфейс DALI-2 и PUSH-диммирование, что позволяет применять устройство в адресуемых системах управления освещением и в централизованных схемах синхронного регулирования яркости.
Конструкция ориентирована на работу в условиях свободной воздушной конвекции без вентилятора. Диапазон температуры корпуса позволяет эксплуатировать изделие в составе светильников при соответствующем тепловом режиме. Драйвер поддерживает защиту от короткого замыкания и перегрева, а также функцию синхронизации нескольких устройств через специализированные разъемы CN100/CN101.
Параметры
Выход
| Параметр | Значение |
| Модель | LCM-25 |
| Диапазон выходного напряжения при 350 мА | 6…54 В |
| Диапазон выходного напряжения при 500 мА | 6…50 В |
| Диапазон выходного напряжения при 600 мА | 6…42 В |
| Диапазон выходного напряжения при 700 мА | 6…36 В |
| Диапазон выходного напряжения при 900 мА | 6…28 В |
| Диапазон выходного напряжения при 1050 мА | 6…24 В |
| Выходная мощность | 18,9 Вт / 25,2 Вт |
| Максимальное напряжение холостого хода | 59 В |
| Пульсации выходного тока | не более 5,0% от номинального тока |
| Допуск по выходному току | ±5% |
| Тепловой коэффициент тока | ±0,03%/°C (0…50°C) |
| Уровни выходного тока | 350 мА, 500 мА, 600 мА, 700 мА (по умолчанию), 900 мА, 1050 мА |
| Ограничение при коротком замыкании | ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 180…277 В AC |
| Диапазон входного напряжения постоянного тока | 254…375 В DC |
| Диапазон входного напряжения постоянного тока для DA2 | 254…375 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,94 при 230 В AC; PF ≥ 0,91 при 277 В AC, при полной нагрузке |
| КПД, тип. | 86% |
| Пусковой ток, тип. | 20 А, время импульса 260 мкс при 50% Ipeak, 230 В AC |
| Ток потребления, тип. | 0,17 А при 230 В AC; 0,15 А при 277 В AC |
| Время запуска | 500 мс при 230 В AC |
| Максимальное число блоков на 16 А автомате | 26 шт. для автомата типа B; 44 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | ограничение постоянного тока, восстановление автоматически |
| Перегрев | отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Диммирование | см. раздел диммирования; DALI-2 и PUSH |
| Синхронизация | см. раздел синхронизации; до 10 устройств |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -30…+85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25°C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, independent, GB19510.14, GB19510.1, BIS IS15885, EAC TP TC 004; пригоден для аварийных установок по BS EN/EN61347-2-13 appendix J для DA2 при AC 200…240 В |
| Стандарты DALI | IEC62386-101, 102, 207, 251 |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, уровень light industry, устойчивость к импульсным помехам линия-линия 2 кВ, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| Средняя наработка до отказа | 2661,8 тыс. ч по Telcordia SR-332 (Bellcore); 213,3 тыс. ч по MIL-HDBK-217F (25°C) |
| Габариты | 105 × 68 × 23 мм |
| Масса | 0,17 кг |
| Упаковка | 72 шт.; 13,2 кг; 1,04 CUFT |
| Потребление в режиме ожидания | менее 0,5 Вт |
Диммирование
PUSH-диммирование, первичная сторона
- Заводской уровень диммирования: 100%.
- Если длительность нажатия менее 0,05 с, состояние драйвера не изменяется.
- До 10 драйверов могут выполнять PUSH-диммирование одновременно при использовании одной общей кнопки.
- Максимальная длина кабеля от кнопки до последнего драйвера: 20 м.
- Дополнительная кнопка подключения возможна только между клеммой PUSH и AC/L; при подключении к AC/N возникает короткое замыкание.
Интерфейс DALI, первичная сторона, для DA/DA2
| Действие | Длительность | Функция |
| Короткое нажатие | 0,1…1 с | включение/выключение драйвера |
| Длительное нажатие | 1,5…10 с | каждое длительное нажатие изменяет направление диммирования: вверх или вниз |
| Сброс | >11 с | установка уровня диммирования на 100% |
- Сигнал DALI подается между DA+ и DA-.
- Первый шаг фиксирован на уровне 6% выходной мощности.
- Протокол DALI включает 16 групп и 64 адреса.
- Для версии DA2 время запуска следует проверять с контроллером DALI, поддерживающим функцию включения питания DALI; иначе время запуска будет более 0,5 с.
Синхронизация
- Синхронизация до 10 драйверов: 1 ведущий и 9 ведомых.
- Диапазон синхронного диммирования: 10…100%.
- Длина синхрокабеля: менее 5 м.
- Тип синхрокабеля: плоский кабель.
- Сечение жил синхрокабеля: 22…24 AWG (0,2…0,3 мм²).
- CN100 и CN101 применяются для синхронного управления LCM-блоками параллельно.
- Перед синхронизацией все устройства должны быть установлены на 100% диммирования.
- Минимальный диапазон диммирования зависит от настройки диммера.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует руководствоваться разделом характеристик нагрузки от входного напряжения.
- Длительность времени запуска измерена при первом холодном включении. Повторные включения/выключения могут увеличить это время.
- КПД измерен при установке 500 мА / 50 В DIP-переключателем.
- Потребление в режиме ожидания измерено при 230 В AC.
- Драйвер рассматривается как компонент для применения в составе конечного оборудования; при влиянии условий монтажа конечный изготовитель обязан повторно оценить соответствие ЭМС для всей системы.
- Снижение допустимой температуры окружающей среды составляет 3,5°C/1000 м для бесвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Для соответствия IEC 62386-101/102 по времени включения DALI и правилам прерывания запуск необходимо проверять с DALI-контроллером, поддерживающим включение питания DALI; иначе время запуска для DA2 будет более 0,5 с.
- Для выполнения требований актуального регламента ErP данный источник питания допускается применять только после выключателя, не подключенного постоянно к сети.
Сведения о подключении
- Клеммник TB1 для LCM-25DA2: 1 — AC/L, 2 — AC/N, 3 — DA-, 4 — DA+, 5 — не используется.
- Клеммник TB2: 1 — +V, 2 — -V.
- Разъемы CN100/CN101: JST B2B-PH-KL или эквивалент.
- Для TB1 рекомендованы провода сечением 0,5…2,5 мм² (14…20 AWG).
- Для TB2 рекомендованы провода сечением 0,5…1,5 мм² (16…20 AWG).
- Для CN100/CN101 рекомендованы провода сечением 0,126…0,205 мм² (24…26 AWG).
