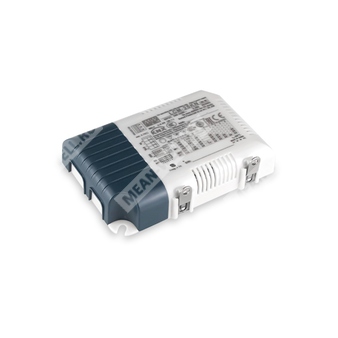

LCM-25KN - многорежимный светодиодный драйвер постоянного тока мощностью 25 Вт со встроенным интерфейсом KNX для питания и управления LED-нагрузкой.
Расшифровка партномера
| Фрагмент партномера | Значение |
| LCM | Серия светодиодных драйверов постоянного тока |
| 25 | Номинальная выходная мощность 25 Вт |
| KN | Исполнение со встроенным интерфейсом KNX |
Описание
LCM-25KN представляет собой AC/DC-драйвер светодиодов с режимом выхода постоянного тока и многоступенчатой настройкой выходного тока посредством DIP-переключателей. Наличие встроенного интерфейса KNX позволяет интегрировать устройство в систему автоматизации без применения отдельного шлюза KNX-DALI.
Устройство работает от сети 180…277 В AC или от 220…380 В DC и поддерживает несколько уровней выходного тока в диапазоне от 350 до 1050 мА. За счет КПД до 85% и безвентиляторного исполнения драйвер рассчитан на работу при температуре корпуса от -30 до +85 °C в условиях естественной конвекции. Дополнительно поддерживаются функции кнопочного диммирования, синхронизации нескольких устройств и расширенные функции KNX-управления для систем светодиодного освещения.
Особенности
- Выход постоянного тока с несколькими уровнями, выбираемыми DIP-переключателями
- Поддержка протокола KNX/EIB
- Конструкция без видимого мерцания
- Поддержка аварийного освещения
- Интегрированная функция поддержания постоянного светового потока
- Интегрированный интерфейс кнопочного управления KNX
- Синхронизация до 10 устройств
- Функции: ручное диммирование, учет наработки, обратная связь по энергопотреблению, выбор логарифмической или линейной кривой диммирования
Области применения
- Внутреннее светодиодное освещение
- Офисное светодиодное освещение
- Архитектурное светодиодное освещение
- Панельное светодиодное освещение
- Промышленное освещение
Выходные параметры
| Параметр | Значение |
| Тип выхода | Постоянный ток |
| Номинальная мощность | Зависит от выбранного тока: 18,9 Вт / 25,2 Вт |
| Уровни выходного тока | 350 мА, 500 мА, 600 мА, 700 мА (заводская установка), 900 мА, 1050 мА |
| Допуск по току | ±5% |
| Пульсации тока | Не более 5,0% при номинальном токе |
| Время запуска | 500 мс при 230 В AC |
| Максимальное напряжение холостого хода | 59 В для исполнений 350 мА, 500 мА, 600 мА; 41 В для 700 мА, 900 мА, 1050 мА |
Выходные режимы по DIP-переключателям
| Выходной ток | Диапазон выходного напряжения | Максимальное напряжение LED-нагрузки |
| 350 мА | 6…54 В | 54 В |
| 500 мА | 6…50 В | 50 В |
| 600 мА | 6…42 В | 42 В |
| 700 мА | 6…36 В | 36 В |
| 900 мА | 6…28 В | 28 В |
| 1050 мА | 6…24 В | 24 В |
Дополнительные уровни тока по DIP-переключателям
| Выходной ток | Максимальное напряжение LED-нагрузки |
| 450 мА | 54 В |
| 550 мА | 46 В |
| 800 мА | 31 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 180…277 В AC |
| Диапазон входного напряжения постоянного тока | 220…380 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | Не менее 0,94 при 230 В AC; не менее 0,91 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | Менее 20% при нагрузке не менее 50% от 230 В AC; при нагрузке не менее 75% от 277 В AC |
| КПД, типовой | 85% |
| Входной ток, типовой | 0,17 А при 230 В AC; 0,15 А при 277 В AC |
| Пусковой ток, типовой | Холодный старт 20 А, длительность 260 мкс, измерено на уровне 50% от пикового значения, при 230 В AC; по NEMA 410 |
| Ток утечки | Менее 0,5 мА при 240 В AC |
| Потребление в режиме ожидания | Менее 0,5 Вт |
| Максимальное количество блоков питания на автомат 16 А | 26 шт. для автомата типа B; 44 шт. для автомата типа C при 230 В AC |
Функции и защиты
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Диммирование | Поддерживается |
| Синхронизация | Поддерживается |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура корпуса | -30…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.14, GB19510.1, BIS IS15885(Part2/Sec13), EAC TP TC 004 |
| Сертификация KNX | Соответствует стандартам KNX |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; выход-KNX±: 500 В DC |
| Сопротивление изоляции | Вход-выход: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| ЭМС, эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11, BS EN/EN61547, уровень для легкой промышленности, устойчивость к импульсным помехам линия-линия 2 кВ, EAC TP TC 020 |
Функции интерфейса KNX
| Группа функций | Содержание |
| Функции переключения | Яркость при включении; скорость диммирования при включении и выключении; телеграмма переключения и статус; задержка включения и выключения |
| Диммирование | Скорость диммирования в диапазоне 0…100%; разрешение включения через относительное диммирование; кнопочное диммирование через вход AC; объект блокировки для кнопочного диммирования |
| Значение яркости | Скорость перехода между уровнями яркости; разрешение задания яркости включения и выключения по значению; передача значения яркости и статуса |
| Сообщения о неисправностях | Неисправность лампы; сообщения о неисправности мониторинга входа AC/DC |
| Прочие функции | Реакция на отказ и восстановление напряжения KNX; уровень при включении питания; выбор кривой диммирования линейная/логарифмическая; синхронное управление выходом; функции блокировки Block1 и Block2; функция лестничного освещения с многоступенчатым выключением |
| Общие функции | Циклическая контрольная телеграмма в рабочем режиме |
| Сцены | Вызов и сохранение 8 сцен по 8-битной телеграмме |
| Наработка и поддержание постоянного светового потока | Счетчик часов работы; поддержание постоянного светового потока с 5 планируемыми интервалами |
| Обратная связь по энергопотреблению | Передача данных о потребляемой мощности |
Диммирование и мониторинг входа
Кнопочное диммирование: допускается одновременное управление до 10 драйверами одной общей кнопкой. Максимальная длина кабеля от кнопки до последнего драйвера составляет 20 м. Дополнительная кнопка должна подключаться только между клеммой PUSH и AC/L. Подключение к AC/N приводит к короткому замыканию.
Мониторинг входа AC/DC: для использования этой функции требуется подключение шины KNX.
Программа приложения для параметрирования может быть загружена через онлайн-каталоги ETS или с сайта производителя.
Синхронизация
| Параметр | Значение |
| Количество синхронизируемых устройств | До 10, включая 1 ведущее и 9 ведомых |
| Диапазон диммирования при синхронизации | 10…100% |
| Длина кабеля синхронизации | Менее 5 м |
| Тип кабеля синхронизации | Плоский кабель |
| Сечение проводника | 22…24 AWG, 0,2…0,3 мм² |
Нагрузка в зависимости от температуры и напряжения питания
При пониженном входном напряжении требуется снижение допустимой нагрузки. Для режимов 900 мА и 1050 мА допустимая нагрузка уменьшается при повышенных температурах окружающей среды. Для остальных режимов сохраняется 100% нагрузка до более высокой температуры, после чего также требуется снижение нагрузки. По температуре корпуса допустима работа на 100% нагрузки до +85 °C.
Наработка на отказ, габариты и упаковка
| Параметр | Значение |
| MTBF | Не менее 1994,5 тыс. ч по Telcordia SR-332 (Bellcore); не менее 201,1 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 105 × 68 × 23 мм |
| Масса | 0,173 кг |
| Упаковка | 72 шт.; 13,5 кг; 1,04 куб. фута |
Механическое исполнение и подключение
| Узел | Контакт | Назначение |
| TB1 | 1 | AC/L |
| TB1 | 2 | AC/N |
| TB1 | 3 | PUSH |
| TB2 | 1 | +Vo |
| TB2 | 2 | -Vo |
| TB2 | 3 | -SYN |
| TB2 | 4 | +SYN |
| TB4 | 1 | KNX- |
| TB4 | 2 | KNX+ |
| Параметр | Значение |
| Рекомендуемое сечение проводов для TB1 | 0,5…2,5 мм², 14…20 AWG |
| Рекомендуемое сечение проводов для TB2 | 0,5…1,5 мм², 16…20 AWG |
| Допуск на размеры | ±1 мм |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может требоваться снижение нагрузки.
- Время запуска измерено при первом включении из холодного состояния. Повторное включение и выключение драйвера может привести к увеличению времени запуска.
- КПД измерен при выходных параметрах 500 мА и 50 В, установленных DIP-переключателями.
- Потребление в режиме ожидания измерено при 230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от полного монтажа, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие по ЭМС для всей системы.
- При рабочей высоте более 2000 м над уровнем моря требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Для соответствия актуальным требованиям ErP для светильников данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
- Максимальное напряжение светодиодной нагрузки на выходе должно быть всегда меньше указанного в таблице для соответствующего выбранного тока.
- Перед синхронизацией всех устройств необходимо установить 100% уровень диммирования, что является заводской установкой по умолчанию.
- Минимальный диапазон диммирования при синхронизации зависит от настроек базы параметров.
