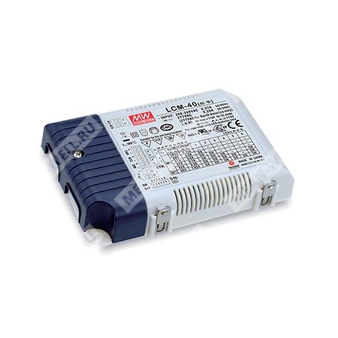

LCM-40 - многорежимный светодиодный AC/DC-драйвер постоянного тока для питания LED-модулей с выбором выходного тока DIP-переключателями.
Назначение
LCM-40 — светодиодный источник питания мощностью 40 Вт, работающий в режиме стабилизации тока. Устройство предназначено для питания светодиодных модулей и светильников в системах внутреннего освещения, где требуется выбор одного из нескольких фиксированных уровней выходного тока, диммирование, а также возможность синхронизации нескольких драйверов.
Расшифровка партномера
| Часть партномера | Значение |
| LCM | Серия светодиодных драйверов постоянного тока с многоступенчатым выбором выходного тока |
| 40 | Номинальный класс выходной мощности 40 Вт |
| EO | Опциональное исполнение со встроенным беспроводным модулем EnOcean |
Исполнения
| Тип | Функция | Примечание |
| Blank | Диммирование 3 в 1 с функцией dim-to-off | Стандартное исполнение |
| EO | Беспроводной драйвер со встроенным модулем EnOcean | Опция |
Особенности
- Выход в режиме постоянного тока с несколькими уровнями, выбираемыми DIP-переключателями.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребляемая мощность в режиме ожидания менее 1 Вт.
- Функции: диммирование 3 в 1 с отключением по диммированию, вспомогательный выход постоянного напряжения, синхронизация до 10 устройств.
- Опциональное исполнение с интегрированным модулем EnOcean.
Области применения
- Светодиодное внутреннее освещение.
- Светодиодное офисное освещение.
- Светодиодное архитектурное освещение.
- Светодиодные панельные светильники.
Описание
Серия LCM-40 представляет собой светодиодный AC/DC-драйвер постоянного тока мощностью 40 Вт с многоступенчатым выбором уровня выходного тока посредством DIP-переключателей. Устройство работает от сети 180...295 В переменного тока и поддерживает различные уровни тока в диапазоне от 350 до 1050 мА. Благодаря эффективности до 92% и безвентиляторному исполнению драйвер способен работать при температуре корпуса от -30 до +90 °C в условиях естественной конвекции. Конструкция включает дополнительные функции, в том числе диммирование и синхронизацию, что обеспечивает высокую гибкость при проектировании светодиодных осветительных систем.
Выбор выходного тока DIP-переключателями
| Выходной ток | Положение DIP 1 | Положение DIP 2 | Положение DIP 3 | Положение DIP 4 | Положение DIP 5 | Положение DIP 6 |
| 350 мА | OFF | OFF | OFF | OFF | OFF | OFF |
| 500 мА | ON | OFF | OFF | OFF | OFF | OFF |
| 600 мА | ON | ON | OFF | OFF | OFF | OFF |
| 700 мА | ON | ON | ON | OFF | OFF | ON |
| 900 мА | ON | ON | ON | ON | OFF | ON |
| 1050 мА | ON | ON | ON | ON | ON | ON |
Параметры выхода
| Параметр | Значение |
| Режим выхода | Постоянный ток |
| Номинальная мощность | 42 Вт |
| Уровни выходного тока | 350 мА, 500 мА, 600 мА, 700 мА, 900 мА, 1050 мА |
| Выходной ток по умолчанию | 700 мА |
| Допуск по току | ±5 % |
| Пульсации тока | не более 5,0 % при номинальном токе |
| Вспомогательный выход | 12 В номинально, диапазон 11,4...12,6 В, ток до 50 мА |
Диапазоны выходного напряжения по уровням тока
| Выходной ток | Диапазон выходного напряжения постоянного тока | Максимальное напряжение холостого хода |
| 350 мА | 2...100 В | 110 В |
| 500 мА | 2...80 В | 110 В |
| 600 мА | 2...67 В | 110 В |
| 700 мА | 2...57 В | 65 В |
| 900 мА | 2...45 В | 65 В |
| 1050 мА | 2...40 В | 65 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 180...295 В AC |
| Диапазон входного напряжения постоянного тока | 254...417 В DC |
| Частота сети | 47...63 Гц |
| Коэффициент мощности | не менее 0,975 при 230 В AC, не менее 0,96 при 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений | менее 20 % при нагрузке не менее 75 % |
| КПД типовой | 91 % |
| Входной ток типовой | 0,23 А при 230 В AC; 0,20 А при 277 В AC |
| Пусковой ток типовой | 20 А при холодном старте, длительность 260 мкс, измерено на 50 % Iпик при 230 В AC, согласно NEMA 410 |
| Ток утечки | менее 0,5 мА при 240 В AC |
| Потребляемая мощность в режиме ожидания | менее 1 Вт |
| Время запуска | 500 мс при 230 В AC |
| Максимальное количество блоков на автомат 16 А | 26 шт. для автоматического выключателя типа B; 44 шт. для типа C при 230 В AC |
Защиты и функциональные возможности
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 110...130 В, отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Диммирование | См. раздел диммирования |
| Температурная компенсация | По внешнему NTC-терморезистору |
| Синхронизация | См. раздел синхронизации |
| Беспроводной протокол, опция | EnOcean, стандарт 868 МГц; максимальное количество устройств, сохраненных в памяти: 33 |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -30...+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность хранения | 10...95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...40 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.14, GB19510.1, BIS IS15885, EAC TP TC 004 |
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход более 100 МОм при 500 В DC, 25 °C, 70 % RH |
| Электромагнитная эмиссия | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 40 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствует BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для легкой промышленности, устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2397,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 260,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 123,5 × 81,5 × 23 мм |
| Масса | 0,24 кг |
| Упаковка | 54 шт.; 15 кг; 1,12 куб. фута |
Диммирование
Драйвер поддерживает функцию диммирования 3 в 1. Регулирование уровня выходного тока выполняется между выводами DIM+ и DIM- одним из трех способов:
- подача дополнительного напряжения 0...10 В DC;
- подача PWM-сигнала амплитудой 10 В с частотой 100 Гц...3 кГц;
- подключение дополнительного сопротивления.
Для исполнения EO диммирование 3 в 1 реализуется через выводы SYNC+ и SYNC- разъемов CN100 или CN101.
Рекомендовано прямое подключение к светодиодам. Использование с дополнительными драйверами не предназначено. Типовой ток источника диммирования со стороны драйвера составляет 100 мкА.
Минимальный уровень диммирования составляет около 6 %, при этом в диапазоне 0...6 % выходной ток не нормируется. Выходной ток может снижаться до 0 % при входе диммирования около 0 кОм или 0 В DC либо при 10-вольтовом PWM-сигнале со скважностью 0 %. Подключать DIM- к -V запрещено.
Температурная компенсация
LCM-40 оснащен встроенной функцией температурной компенсации. При подключении температурного датчика, выполненного на NTC-терморезисторе, между выводами +NTC и -NTC и точкой контроля температуры на светильнике либо в окружающей среде выходной ток автоматически изменяется в зависимости от измеренной температуры, что позволяет повысить ресурс светодиодов.
| Сопротивление NTC | Температура начала снижения тока | Режим работы |
| 220 кОм | 60 °C | Ниже 60 °C — 100 % заданного тока; выше 60 °C ток снижается по кривой дерейтинга |
| 330 кОм | 70 °C | Ниже 70 °C — 100 % заданного тока; выше 70 °C ток снижается по кривой дерейтинга |
| 470 кОм | 80 °C | Ниже 80 °C — 100 % заданного тока; выше 80 °C ток снижается по кривой дерейтинга |
При отсутствии подключения NTC-терморезистора драйвер работает штатно, а выходной ток определяется положением DIP-переключателей. Производитель не поставляет NTC-резистор; приведенные данные измерены с использованием серии THINKING TTC03. При применении терморезисторов других производителей необходимо предварительно проверить температурную характеристику. При активированной функции температурной компенсации функции диммирования и синхронизации недоступны.
Синхронизация
Поддерживается синхронизация до 10 драйверов: 1 ведущий и 9 ведомых.
- Диапазон работы при синхронизации: 10...100 %.
- Длина кабеля синхронизации: менее 5 м.
- Тип кабеля синхронизации: плоский кабель.
- Сечение жил: 22...24 AWG, что соответствует 0,2...0,3 мм².
Перед синхронизацией все устройства должны быть установлены на 100 % диммирования, что соответствует заводской настройке. Для исполнения EO ведущим должно быть устройство EO, а ведомыми могут быть стандартные исполнения. Минимальный диапазон диммирования зависит от настройки диммера.
Механические данные и назначение выводов
Корпус: LCM-60A. Допуск на размеры: ±1 мм.
| Узел | Номер вывода | Назначение |
| TB1 | 1 | AC/L |
| TB1 | 2 | AC/N |
| TB3 | 1 | +FAN |
| TB3 | 2 | -FAN |
| TB3 | 3 | +NTC |
| TB3 | 4 | -NTC |
| TB3 | 5 | DIM+ |
| TB3 | 6 | DIM- |
| TB5 | 1 | +V |
| TB5 | 2 | -V |
| Разъем синхронизации | Номер контакта | Назначение | Сопрягаемый корпус | Контакт |
| CN100/CN101 | 1, 3 | + | JST XHP или эквивалент | JST SXH-001T-P0.6 или эквивалент |
| CN100/CN101 | 2, 4 | - | JST XHP или эквивалент | JST SXH-001T-P0.6 или эквивалент |
Выводы 1 и 2 узла TB3, обозначенные как +FAN и -FAN, являются вспомогательным выходом постоянного напряжения и могут использоваться для питания вентилятора.
Особенности исполнения EO
Опциональное исполнение EO содержит кнопку LRN для процедуры связывания и удаления сопряжения с беспроводными устройствами EnOcean, а также антенну. Поддерживаются профили EnOcean Equipment Profile:
| Поддерживаемое оборудование | Телеграмма |
| Клавишный выключатель | F6-02-02 |
| Датчик присутствия | F5-07-01 |
| Датчик присутствия | A5-07-02 |
| Датчик присутствия | A5-07-03 |
| Датчик уровня освещенности | A5-06-02 |
| Датчик уровня освещенности | A5-06-03 |
| Центральный контроллер | A5-38-08 |
| Управление спросом | A5-37-01 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- При низком входном напряжении может требоваться снижение нагрузки; это отражено в характеристике статического режима.
- Время запуска измерено при первом холодном старте. Повторное включение и выключение драйвера может привести к увеличению времени запуска.
- КПД измерен при установке DIP-переключателей на 500 мА и выходном напряжении 80 В.
- Пульсации тока измеряются в диапазоне 60...100 % от максимального напряжения при передаче номинальной мощности.
- Потребляемая мощность в режиме ожидания измеряется при 180...230 В AC.
- Драйвер рассматривается как компонент, эксплуатируемый совместно с конечным оборудованием. Поскольку характеристики ЭМС зависят от конкретной установки, производитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Для выполнения требований актуального регламента ErP по светильникам данный драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- При эксплуатации на высоте более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
