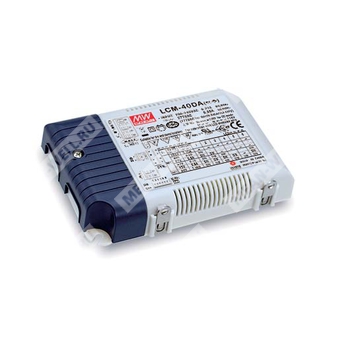

LCM-40DA — программируемый 40-ваттный AC/DC драйвер светодиодов постоянного тока с DALI, PUSH-управлением и синхронизацией.
Расшифровка партномера
| Обозначение |
Расшифровка |
| LCM |
Серия источников питания Mean Well для светодиодных нагрузок |
| 40 |
Номинальная мощность 40 Вт |
| DA |
Интерфейс DALI и управление диммированием |
Назначение
LCM-40DA — источник питания светодиодов с режимом стабилизации тока, предназначенный для многорежимного питания LED-светильников с выбором тока DIP-переключателем, диммированием через PUSH и поддержкой DALI.
Особенности
- Режим стабилизации тока с несколькими уровнями, выбираемыми DIP-переключателем.
- Интерфейс DALI, соответствие IEC 62386.
- Поддержка PUSH-диммирования.
- Функция синхронизации до 10 устройств.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение класса II.
- Потребление в режиме ожидания менее 0,5 Вт.
- Возможность применения в аварийном освещении по IEC 61347-2-13.
- Высокий КПД — до 91%.
- Работа в корпусе без вентилятора, с естественным охлаждением.
Применение
- Внутреннее светодиодное освещение.
- Офисное освещение.
- Коммерческое освещение.
- Панельное освещение.
- Промышленное освещение.
Описание
LCM-40DA представляет собой AC/DC источник питания светодиодов мощностью 40 Вт с выходом в режиме постоянного тока. Устройство поддерживает несколько уровней выходного тока, выбираемых с помощью DIP-переключателя, а также функции диммирования через интерфейс DALI и кнопочное управление PUSH. Серия рассчитана на работу от сети переменного тока 180...295 В AC и обеспечивает различные уровни выходного тока в диапазоне от 350 мА до 1050 мА.
Благодаря КПД до 91% и бесвентиляторной конструкции серия предназначена для работы при температуре корпуса от -30 до +90 °C в условиях естественной конвекции. Наличие функций синхронизации и температурной компенсации расширяет возможности проектирования светодиодных систем.
Сертификация и стандарты
- UL8750, кроме типа DA2.
- CSA C22.2 No. 250.13-12.
- ENEC BS EN/EN61347-1.
- BS EN/EN61347-2-13.
- BS EN/EN62384.
- GB 19510.14.
- GB 19510.1.
- BIS IS 15885, кроме типа DA2.
- EAC TP TC 004.
- Для типа DA2: пригодность для аварийных установок по приложению J стандарта BS EN/EN61347-2-13.
Таблица параметров
Выход
| Параметр |
Значение |
| Диапазон выходного тока |
350 мА, 500 мА, 600 мА, 700 мА (заводская настройка), 900 мА, 1050 мА |
| Номинальная мощность |
42 Вт |
| Диапазон выходного напряжения при 350 мА |
2...100 В |
| Диапазон выходного напряжения при 500 мА |
2...80 В |
| Диапазон выходного напряжения при 600 мА |
2...67 В |
| Диапазон выходного напряжения при 700 мА |
2...57 В |
| Диапазон выходного напряжения при 900 мА |
2...45 В |
| Диапазон выходного напряжения при 1050 мА |
2...40 В |
| Максимальное напряжение холостого хода |
110 В |
| Допуск по току |
±5% |
| Пульсации выходного тока |
Не более 5,0% от номинала |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Температурная компенсация |
Внешний NTC; описание и кривая приведены в разделе температурной компенсации |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
180...295 В AC, 254...392 В DC |
| Диапазон частоты сети |
47...63 Гц |
| Коэффициент мощности |
Тип. 91%; PF ≥ 0,975 при 230 В AC, PF ≥ 0,95 при 277 В AC, при полной нагрузке |
| Входной ток |
0,23 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток |
20 А, длительность 260 мкс, измерение при 50% Ipeak, 230 В AC; согласно NEMA 410 |
| Время запуска |
500 мс при 230 В AC |
| Собственное потребление в режиме ожидания |
Менее 0,5 Вт для Blank-версии; менее 1,2 Вт для AUX-версии |
| Максимальное число источников на автоматический выключатель 16 А |
26 устройств для типа B; 44 устройства для типа C при 230 В AC |
Защита
| Функция защиты |
Описание |
| Короткое замыкание |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатация и окружающая среда
| Параметр |
Значение |
| Рабочая температура корпуса |
-30...+90 °C |
| Максимальная температура корпуса |
Tcase = +90 °C |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура и влажность хранения |
-40...+80 °C, 10...95% RH |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота |
Снижение допустимой температуры при высоте более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей |
Функции
| Функция |
Описание |
| Диммирование |
Через интерфейс DALI; логарифмическая или линейная кривая, выбираемая пользователем |
| PUSH-диммирование |
Поддерживается управление одной кнопкой |
| Синхронизация |
До 10 устройств |
| Температурная компенсация |
По внешнему NTC |
| АUX-выход |
Только для версии AUX: 12 В DC, 50 мА |
Интерфейсы и управление
| Параметр |
Значение |
| DALI |
Встроенный интерфейс DALI, соответствие IEC 62386-101, 102, 207, 251 |
| Количество групп и адресов |
16 групп и 64 адреса |
| PUSH |
Короткое нажатие 0,1...1 с — включение/выключение; длительное нажатие 1,5...10 с — изменение направления диммирования; сброс более 11 с — установка 100% |
| Максимальная длина кабеля от кнопки до последнего драйвера |
20 м |
| Синхронизация |
Sync-кабель длиной менее 5 м, плоский кабель, сечение 22...24 AWG (0,2...0,3 мм²) |
Температурная компенсация
LCM-40DA/DA2 имеет встроенную функцию температурной компенсации. При подключении датчика температуры NTC между клеммами +NTC и -NTC и размещении датчика в контрольной точке светильника или окружающей среды выходной ток изменяется в зависимости от измеренной температуры для увеличения срока службы светодиодов.
При отсутствии NTC-резистора устройство продолжает работу, а выходной ток соответствует уровню, выбранному DIP-переключателем.
| NTC |
Условия и реакция выходного тока |
| 220 кОм |
Ниже 60 °C — 100% от номинального тока; выше 60 °C — начинается снижение тока |
| 330 кОм |
Ниже 70 °C — 100% от номинального тока; выше 70 °C — начинается снижение тока |
| 470 кОм |
Ниже 80 °C — 100% от номинального тока; выше 80 °C — начинается снижение тока |
Синхронизация
Доступна синхронизация до 10 драйверов, включая 1 ведущий и 9 ведомых. Диапазон регулирования яркости при синхронизации составляет 10...100%. Номинальная длина соединительного кабеля синхронизации — менее 5 м.
Перед синхронизацией все устройства должны быть установлены на 100% диммирование (заводская настройка). Минимальный диапазон диммирования зависит от настройки регулятора.
Выбор выходного тока DIP-переключателем
| Выходной ток |
Положение DIP-переключателей |
| 350 мА |
Все переключатели в положении, соответствующем отключению |
| 500 мА |
Включен переключатель 2 |
| 600 мА |
Включены переключатели 1 и 2 |
| 700 мА |
Включены переключатели 1, 2 и 6 |
| 900 мА |
Включены переключатели 1, 2, 3, 4 и 6 |
| 1050 мА |
Включены переключатели 1, 2, 3, 4, 5 и 6 |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр |
Значение |
| Излучение |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥40%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; light industry level; surge immunity line-line 2 кВ; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
2271,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 193,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
123,5 × 81,5 × 23 мм |
| Масса |
0,24 кг |
| Упаковка |
54 шт. / 15 кг / 1,12 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки. См. раздел статической характеристики.
- Время запуска измерено при первом холодном включении. Повторные включения/выключения могут увеличить время запуска.
- КПД измерен при 500 мА / 80 В, заданных DIP-переключателем.
- Пульсации выходного тока измеряются в диапазоне 50...100% от максимального напряжения при номинальной мощности.
- Потребление в режиме ожидания измерено при 180...230 В AC.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; ЭМС-параметры должны подтверждаться на конечной установке.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м составляет 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Согласно IEC 62386-101/102 время запуска для DA2-типа должно проверяться с DALI-контроллером, поддерживающим функцию включения питания DALI; иначе оно будет более 0,5 с.
- Для соответствия последним требованиям ErP этот источник питания может использоваться только за выключателем и не должен быть постоянно подключен к сети.
