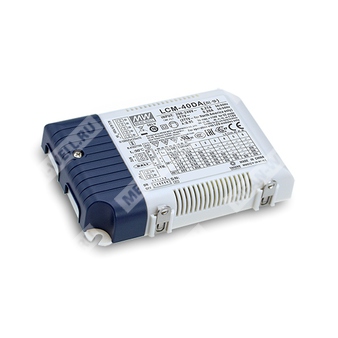

LCM-40DA2 - программируемый драйвер светодиодов 40 Вт с DALI, PUSH‑диммированием и синхронизацией, 350–1050 мА.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LCM | Серия источников питания светодиодов Mean Well LCM |
| 40 | Номинальная мощность 40 Вт |
| DA2 | Встроенный интерфейс DALI-2 и функция PUSH-диммирования |
Назначение
LCM-40DA2 — AC/DC источник питания светодиодов с режимом стабилизации тока, многорежимным выбором выходного тока, интерфейсом DALI-2, поддержкой PUSH-диммирования и функцией синхронизации.
Модель предназначена для применения в системах внутреннего, офисного, коммерческого, панельного и промышленного освещения, а также допускает использование в аварийном освещении согласно IEC 61347-2-13.
Особенности
- Режим стабилизации тока с несколькими уровнями, выбираемыми DIP-переключателем.
- Интерфейс DALI-2.
- PUSH-диммирование с первичной стороны.
- Синхронизация до 10 устройств.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение класса II.
- Потребление в режиме ожидания менее 0,5 Вт.
- Высокий КПД до 91%.
- Пассивное охлаждение, работа при свободной конвекции воздуха.
- Поддержка внешней температурной компенсации на основе NTC-датчика.
Применение
- Светодиодное внутреннее освещение.
- Светодиодное офисное освещение.
- Светодиодное коммерческое освещение.
- Светодиодное панельное освещение.
- Промышленное освещение.
- Аварийное освещение.
Описание
LCM-40DA2 относится к серии 40-ваттных AC/DC драйверов светодиодов с постоянным током на выходе. Устройство рассчитано на питание от сети переменного тока 180–295 В при частоте 47–63 Гц и обеспечивает несколько уровней выходного тока в диапазоне 350–1050 мА. Выбор уровня осуществляется с помощью DIP-переключателя.
Модель выполнена в корпусе с компактными габаритами, рассчитана на работу в широком диапазоне температур корпуса и допускает установку в светотехнические изделия с требованием к низкому энергопотреблению в дежурном режиме. Для управления световым потоком предусмотрены DALI-2 и PUSH-диммирование, а также функция синхронизации нескольких источников.
Основные параметры
| Параметр | Значение |
|---|
| Номинальная мощность | 42 Вт |
| Диапазон выходного тока | 350 мА / 500 мА / 600 мА / 700 мА (по умолчанию) / 900 мА / 1050 мА |
| Допуск по току | ±5% |
| Пульсации выходного тока | 5,0% максимум при номинальном токе |
| Время запуска | 500 мс при 230 В AC |
Выход
| Параметр | Значение |
|---|
| Диапазон выходного напряжения при 350 мА | 2–100 В |
| Диапазон выходного напряжения при 500 мА | 2–80 В |
| Диапазон выходного напряжения при 600 мА | 2–67 В |
| Диапазон выходного напряжения при 700 мА | 2–57 В |
| Диапазон выходного напряжения при 900 мА | 2–45 В |
| Диапазон выходного напряжения при 1050 мА | 2–40 В |
| Напряжение холостого хода, максимум | 110 В |
| Ограничение тока при коротком замыкании | Постоянное ограничение тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Выключение выходного напряжения, восстановление после повторного включения |
| Компенсация температуры | Через внешний NTC |
| Синхронизация | См. раздел «Синхронизация» |
| Диммирование | См. раздел «Диммирование» |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 180–295 В AC / 254–392 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,975 при 230 В AC; PF ≥ 0,95 при 277 В AC, при полной нагрузке |
| КПД, тип. | 91% |
| Входной ток, тип. | 0,23 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток, тип. | 20 А, длительность импульса 260 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | Менее 0,5 мА при 240 В AC |
| Максимум источников питания на автомат 16 А | 26 шт. для автомата типа B / 44 шт. для автомата типа C при 230 В AC |
Защитные и функциональные параметры
| Параметр | Значение |
|---|
| Температура окружающей среды при работе | −30…+90 °C, Tcase |
| Максимальная температура корпуса | +90 °C |
| Относительная влажность при работе | 20–90% без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 2271,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 193,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и стандарты
| Параметр | Значение |
|---|
| Стандарты DALI | IEC 62386-101, 102, 207, 251 |
| Эмиссия ЭМС | Соответствие BS EN/EN 55015, BS EN/EN 61000-3-2 Class C при нагрузке ≥40%, BS EN/EN 61000-3-3, GB/T 17743, GB 17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN 61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN 61547; уровень light industry; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL 8750, CSA C22.2 No.250.13-12, ENEC BS EN/EN 61347-1, BS EN/EN 61347-2-13, BS EN/EN 62384 independent, GB 19510.14, GB 19510.1, BIS IS 15885, EAC TP TC 004 |
| Применимость для аварийного освещения | Согласно BS EN/EN 61347-2-13 appendix J, для DA2-Type, питание AC 200–240 В |
Управление и диммирование
| Параметр | Значение |
|---|
| Интерфейс управления | DALI-2 и PUSH-диммирование |
| Рабочий диапазон диммирования при синхронизации | 10–100% |
| Первый шаг при DALI | 6% выхода |
| Максимальная длина кабеля от кнопки PUSH до последнего драйвера | 20 м |
| Максимум устройств при PUSH-диммировании | До 10 драйверов при использовании одной общей кнопки |
| Число групп и адресов DALI | 16 групп и 64 адреса |
Синхронизация
| Параметр | Значение |
|---|
| Максимальное количество синхронизируемых устройств | 10 устройств, 1 master + 9 slave |
| Длина синхронного кабеля | Менее 5 м |
| Тип синхронного кабеля | Плоский кабель |
| Сечение синхронного кабеля | 22–24 AWG, 0,2–0,3 мм² |
Температурная компенсация
| Параметр | Значение |
|---|
| Подключение | Внешний NTC между клеммами +NTC и −NTC |
| NTC 220 кОм | При t < 60 °C — 100% номинального тока; при t > 60 °C — снижение выходного тока по кривой |
| NTC 330 кОм | При t < 70 °C — 100% номинального тока; при t > 70 °C — снижение выходного тока по кривой |
| NTC 470 кОм | При t < 80 °C — 100% номинального тока; при t > 80 °C — снижение выходного тока по кривой |
| Примечание по функции | Функции диммирования и синхронизации становятся недоступными при использовании температурной компенсации |
| Работа без NTC | Допускается; выходной ток соответствует уровню, выбранному DIP-переключателем |
Механические параметры
| Параметр | Значение |
|---|
| Габаритные размеры | 123,5 × 81,5 × 23 мм |
| Масса | 0,24 кг |
| Упаковка | 54 шт. / 15 кг / 1,12 куб. фута |
Подключение
| Клемма | Назначение |
|---|
| TB1 | AC/L, AC/N, DA+, DA−, PUSH |
| TB3 | +FAN(+AUX), −FAN(−AUX), +NTC, −NTC |
| TB5 | +V, −V |
| Синхронные разъёмы CN101/CN100 | JST B2B-XH или эквивалент |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время запуска измерено при первом холодном пуске. Частое включение и выключение может увеличить время запуска.
- КПД измерен при установке 500 мА / 80 В DIP-переключателем.
- Пульсации тока измерены в диапазоне 50–100% от максимального напряжения при передаче номинальной мощности.
- Потребление в режиме ожидания измерено при 180–230 В AC.
- Источники питания рассматриваются как компоненты, работающие в составе конечного оборудования; ЭМС должна переподтверждаться на уровне конечного изделия.
- Для моделей без вентилятора температурное снижение мощности выше 2000 м применяют из расчёта 3,5 °C/1000 м.
- По требованиям IEC 62386-101/102 время запуска необходимо проверять с контроллером DALI, поддерживающим функцию включения питания DALI; иначе для DA2-Type время может превышать 0,5 с.
- Для соответствия актуальным требованиям ErP по светильникам изделие должно применяться только после выключателя, без постоянного подключения к сети.
Сводная расшифровка и назначение
LCM-40DA2 — 40-ваттный многорежимный драйвер светодиодов с постоянным током, предназначенный для систем управляемого светодиодного освещения с DALI-2, PUSH-диммированием и синхронизацией.
