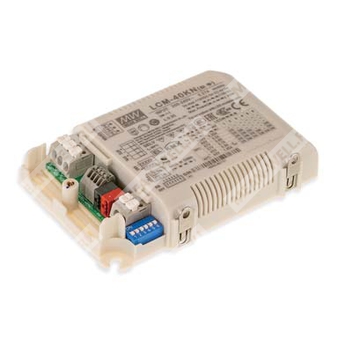

LCM-40KN
LCM-40KN - светодиодный драйвер постоянного тока мощностью 40 Вт со встроенным интерфейсом KNX/EIB, поддержкой push-dim и многозначным выбором выходного тока.
Назначение
LCM-40KN представляет собой AC/DC драйвер светодиодов в режиме стабилизации тока, предназначенный для питания светодиодных модулей и светильников в системах внутреннего, офисного, архитектурного и панельного освещения. Устройство поддерживает выбор нескольких уровней выходного тока посредством DIP-переключателей и оснащено встроенным интерфейсом KNX, что позволяет интегрировать его в системы автоматизации зданий без применения отдельного KNX-DALI шлюза.
Расшифровка партномера
| Элемент партномера | Значение |
| LCM | Серия светодиодных драйверов постоянного тока с несколькими выбираемыми уровнями тока |
| 40 | Номинальная выходная мощность 40 Вт |
| KN | Исполнение со встроенным интерфейсом KNX/EIB |
Особенности
- Режим выхода постоянного тока с несколькими уровнями, выбираемыми DIP-переключателем.
- Поддержка протокола KNX/EIB.
- Конструкция без мерцания.
- Поддержка аварийного освещения.
- Интегрированная функция поддержания постоянного светового потока.
- Встроенный интерфейс KNX для кнопочного управления.
- Синхронизация до 10 устройств.
- Поддержка функций ручного диммирования, учета наработки, обратной связи по энергопотреблению, выбора логарифмической или линейной кривой диммирования.
- Безвентиляторное исполнение.
- Поддержка температурной компенсации с внешним NTC-резистором.
Области применения
- Светодиодное внутреннее освещение.
- Светодиодное офисное освещение.
- Светодиодное архитектурное освещение.
- Светодиодные панельные светильники.
Описание
Серия LCM-40KN представляет собой 40-ваттные AC/DC драйверы светодиодов с выходом в режиме постоянного тока. Выбор значения выходного тока выполняется DIP-переключателями, а встроенный интерфейс KNX упрощает интеграцию в интеллектуальные системы управления освещением. Устройство работает от сети 180...295 В AC и обеспечивает различные уровни выходного тока в диапазоне от 350 до 1050 мА. Благодаря КПД до 90% и безвентиляторной конструкции драйвер способен работать при температуре корпуса от -30 до +90 °C в условиях естественной конвекции. Дополнительно реализованы функции push-dim и синхронизации, повышающие гибкость проектирования светотехнических систем.
Выходные параметры
| Параметр | Значение |
| Номинальная мощность | 42 Вт |
| Режим выхода | Постоянный ток |
| Выбираемые уровни выходного тока | 350 мА, 500 мА, 600 мА, 700 мА, 900 мА, 1050 мА |
| Допуск по выходному току | ±5% |
| Диапазон выходного напряжения при 350 мА | 2...100 В |
| Диапазон выходного напряжения при 500 мА | 2...80 В |
| Диапазон выходного напряжения при 600 мА | 2...67 В |
| Диапазон выходного напряжения при 700 мА | 2...57 В |
| Диапазон выходного напряжения при 900 мА | 2...45 В |
| Диапазон выходного напряжения при 1050 мА | 2...40 В |
| Максимальное напряжение холостого хода | 110 В для исполнения 350 мА, 65 В для остальных режимов |
| Пульсации тока | Не более 5,0% при номинальном токе |
| Вспомогательный выход постоянного тока | Отсутствует для LCM-40KN; 12 В номинально, 11,4...12,6 В, 50 мА только для исполнения AUX |
Таблица уровней тока и положений DIP-переключателей
| Выходной ток | DIP 1 | DIP 2 | DIP 3 | DIP 4 | DIP 5 | DIP 6 | Максимальное напряжение светодиодной нагрузки |
| 350 мА | Выкл. | Выкл. | Выкл. | Выкл. | Выкл. | Выкл. | 100 В |
| 500 мА | Вкл. | Выкл. | Выкл. | Выкл. | Выкл. | Выкл. | 80 В |
| 600 мА | Вкл. | Вкл. | Выкл. | Выкл. | Выкл. | Выкл. | 67 В |
| 700 мА | Вкл. | Вкл. | Вкл. | Выкл. | Выкл. | Вкл. | 57 В |
| 900 мА | Вкл. | Вкл. | Вкл. | Вкл. | Выкл. | Вкл. | 45 В |
| 1050 мА | Вкл. | Вкл. | Вкл. | Вкл. | Вкл. | Вкл. | 40 В |
Дополнительные варианты тока через DIP-переключатели
| Выходной ток | DIP 1 | DIP 2 | DIP 3 | DIP 4 | DIP 5 | DIP 6 | Максимальное напряжение светодиодной нагрузки |
| 450 мА | Выкл. | Вкл. | Выкл. | Выкл. | Выкл. | Выкл. | 78 В |
| 550 мА | Выкл. | Вкл. | Вкл. | Выкл. | Выкл. | Выкл. | 73 В |
| 650 мА | Вкл. | Выкл. | Выкл. | Выкл. | Вкл. | Выкл. | 62 В |
| 750 мА | Вкл. | Вкл. | Выкл. | Выкл. | Вкл. | Вкл. | 53 В |
| 800 мА | Вкл. | Вкл. | Выкл. | Вкл. | Выкл. | Вкл. | 50 В |
| 850 мА | Вкл. | Вкл. | Вкл. | Выкл. | Вкл. | Вкл. | 47 В |
| 950 мА | Вкл. | Вкл. | Выкл. | Вкл. | Вкл. | Вкл. | 42 В |
Максимальное напряжение подключаемой светодиодной нагрузки должно быть меньше соответствующего значения, указанного в таблице.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 180...295 В AC |
| Диапазон входного напряжения постоянного тока | 220...392 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | Не менее 0,975 при 230 В AC; не менее 0,95 при 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений | Менее 20% при нагрузке не менее 75% |
| КПД типовой | 90% |
| Входной ток типовой | 0,23 А при 230 В AC |
| Пусковой ток типовой | 20 А при холодном пуске, длительность 310 мкс, измерение на уровне 50% пикового тока, при 230 В AC, согласно NEMA 410 |
| Максимальное число источников на автоматическом выключателе 16 А | 21 шт. для автоматов типа B; 35 шт. для автоматов типа C при 230 В AC |
| Ток утечки | Менее 0,5 мА при 240 В AC |
| Потребление в режиме ожидания | Менее 0,5 Вт |
| Время запуска | 500 мс при 230 В AC |
Функции и защитные механизмы
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Температурная компенсация | Посредством внешнего NTC-резистора |
| Синхронизация | См. раздел синхронизации; до 10 драйверов |
| Диммирование | См. раздел управления яркостью |
Параметры окружающей среды
| Параметр | Значение |
| Диапазон температуры корпуса при работе | -30...+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимый источник питания, BIS IS15885 Part 2 Sec 13, EAC TP TC 004; GB19510.14 и GB19510.1 по запросу |
| Соответствие для аварийных установок | Согласно BS EN/EN50172, BS EN/EN60598-2-22, BS EN/EN61347-2-13 приложение J; пригоден для аварийных установок при входе AC 200...240 В |
| Стандарт KNX | Сертифицированный протокол |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Электромагнитная эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 40%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11, BS EN/EN61547, уровень для легкой промышленности, устойчивость к импульсным перенапряжениям линия-линия 2 кВ, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1764,6 тыс. ч минимум по Telcordia SR-332; 190,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 123,5 × 81,5 × 23 мм |
| Масса | 0,24 кг |
| Упаковка | 54 шт., 15 кг, 1,12 куб. фута |
Управление по KNX
Для работы по KNX используется подключение шины между клеммами KNX+ и KNX-. Прикладная программа для параметрирования доступна через онлайн-каталоги ETS или через каталог продукции производителя.
| Группа функций | Описание |
| Функции переключения | Включение по уровню яркости, скорость диммирования при включении и выключении, телеграммы переключения и состояния, задержка включения и выключения |
| Диммирование | Скорость изменения яркости 0...100%, разрешение включения через относительное диммирование, кнопочное диммирование через вход AC, объект блокировки для кнопочного диммирования |
| Значение яркости | Скорость перехода к заданным уровням яркости, разрешение задания яркости включения и выключения по значению, значение яркости и статус |
| Сообщения о неисправностях | Неисправность лампы, сообщения о неисправностях мониторинга входа AC/DC |
| Прочие функции | Реакция на исчезновение и восстановление напряжения KNX, уровень при включении питания, выбор кривой диммирования линейная или логарифмическая, синхронное диммирование выхода, функции блокировки, функция лестничного освещения с многоступенчатым отключением |
| Общие функции | Циклический контрольный телеграмм состояния работы |
| Сцены | Вызов и сохранение 8 сцен по 8-битной телеграмме KNX |
| Наработка и поддержание светового потока | Счетчик часов работы, функция поддержания постоянного светового потока с 5 плановыми интервалами |
| Обратная связь по энергопотреблению | Передача данных о потребляемой мощности |
Кнопочное диммирование и мониторинг входа AC/DC
Подробные функции кнопочного диммирования определяются настройками базы данных. При локальной настройке кнопочного диммирования до 10 драйверов могут одновременно управляться одной общей кнопкой. Максимальная длина кабеля между кнопкой и драйвером составляет 20 м.
Механическая кнопка может подключаться только между клеммой PUSH и AC/L, обозначенной коричневым или черным проводом. Подключение к AC/N приводит к короткому замыканию.
При использовании мониторинга входа AC/DC для аварийного освещения требуется подключение шины KNX. Подробные функции мониторинга входа AC/DC определяются параметризацией и руководством по эксплуатации.
Для работы функции push-dim также требуется подключение шины KNX.
Синхронизация
- Поддерживается синхронизация до 10 драйверов: 1 ведущий и 9 ведомых.
- Диапазон диммирования: 6...100%.
- Минимальный предел диммирования зависит от настроек базы данных.
- Длина кабеля синхронизации: менее 5 м.
- Тип кабеля синхронизации: плоский кабель.
- Сечение проводников кабеля синхронизации: 22...24 AWG, что соответствует 0,2...0,3 мм2.
Температурная компенсация
LCM-40KN имеет встроенную функцию температурной компенсации. При подключении температурного датчика в виде NTC-резистора между клеммами +NTC и -NTC и точкой контроля на светильнике или в окружающей среде выходной ток изменяется в зависимости от измеренной температуры, что позволяет увеличить ресурс светодиодов.
| Сопротивление NTC | Алгоритм снижения тока |
| 220 кОм | До 60 °C ток составляет 100% от установленного значения; выше 60 °C ток начинает снижаться |
| 330 кОм | До 70 °C ток составляет 100% от установленного значения; выше 70 °C ток начинает снижаться |
| 470 кОм | До 80 °C ток составляет 100% от установленного значения; выше 80 °C ток начинает снижаться |
При отсутствии подключенного NTC-резистора драйвер продолжает работать в штатном режиме, а выходной ток соответствует значению, выбранному DIP-переключателями.
Для измерений использовались NTC-резисторы THINKING серии TTC03. При применении резисторов других производителей требуется предварительная проверка температурной характеристики.
При использовании функции температурной компенсации функции управления по KNX, диммирования и синхронизации недоступны.
Механическое исполнение и назначение выводов
Корпус: LCM-60B. Размеры: 123,5 × 81,5 × 23 мм. Допуск на размеры: ±1 мм.
Назначение клемм
| Клеммная колодка | Номер вывода | Назначение |
| TB1 | 1 | AC/L |
| TB1 | 2 | AC/N |
| TB1 | 3 | PUSH |
| TB3 | 1 | +FAN, только для исполнения AUX |
| TB3 | 2 | -FAN, только для исполнения AUX |
| TB3 | 3 | +NTC |
| TB3 | 4 | -NTC |
| TB3 | 5 | +SYN |
| TB3 | 6 | -SYN |
| TB4 | 1 | KNX- |
| TB4 | 2 | KNX+ |
| TB5 | 1 | +V |
| TB5 | 2 | -V |
Выводы TB3 pin 1 и pin 2 являются вспомогательным выходом постоянного тока для исполнения LCM-40KN-AUX и могут использоваться для питания вентилятора.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может требоваться снижение нагрузки. Необходимо учитывать характеристику зависимости допустимой нагрузки от входного напряжения.
- Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличивать время запуска.
- КПД измерен при выходе 500 мА и 80 В, установленном DIP-переключателем.
- Пульсации тока измеряются в диапазоне 50...100% от максимального выходного напряжения при передаче номинальной мощности.
- Потребление в режиме ожидания измеряется при входном напряжении 180...230 В AC.
- Драйвер рассматривается как компонент, работающий совместно с конечным оборудованием. Показатели электромагнитной совместимости зависят от конкретной установки, поэтому изготовитель конечного оборудования обязан повторно подтвердить соответствие всей системы.
- При эксплуатации на высоте более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Для соответствия требованиям актуального регулирования ErP для осветительных приборов данный источник питания для светодиодов допускается применять только за выключателем, без постоянного подключения к сети.
