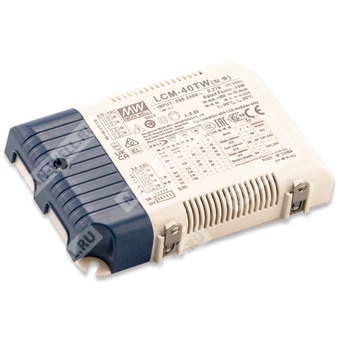

LCM-40TW - двухканальный светодиодный драйвер постоянной мощности для систем Tunable White, диммирования и управления цветовой температурой.
Назначение
LCM-40TW — источник питания для светодиодных модулей мощностью до 40 Вт с двухканальным выходом, предназначенный для реализации функции Tunable White. Устройство поддерживает работу по DALI-2 в режимах DT6 и DT8, а также управление при помощи кнопки PUSH. Драйвер выполнен по схеме постоянной мощности, рассчитан на широкий диапазон входного напряжения и допускает выбор выходного тока DIP-переключателями.
Расшифровка партномера
| Фрагмент | Значение |
| LCM | Серия светодиодных драйверов |
| 40 | Номинальная мощность 40 Вт |
| TW | Функциональное исполнение DALI-2 Tunable White DT8 |
Описание
Серия LCM-40TW представляет собой 40-ваттный светодиодный драйвер постоянной мощности с двумя выходными каналами для функции перестраиваемого белого света. Устройство работает от сети 180...277 В AC и поддерживает выбор выходного тока в диапазоне 500...1050 мА при помощи DIP-переключателя. Благодаря КПД до 87% драйвер способен функционировать при температуре корпуса -30...85°C в условиях естественной конвекции. Исполнение основано на DALI-2 DT8 Tunable White, при этом устройство также может использоваться как два независимых выходных канала с функцией DT6. Драйвер допускает регулирование яркости и цветовой температуры с помощью кнопочного управления, что повышает гибкость проектирования светодиодных светильников.
Особенности
- Поддержка типов устройств DALI DT6 и DT8.
- Выход постоянной мощности с 2 каналами.
- Пластиковый корпус, конструкция класса II, коррекция коэффициента мощности.
- Работа без мерцания, соответствие IEEE 1789.
- Потребление в режиме ожидания менее 0,5 Вт.
- Минимальный уровень диммирования 0,2%.
- Охлаждение за счет естественной конвекции.
- Исполнение для аварийного освещения EL доступно.
Области применения
- Системы освещения Tunable White.
- Освещение, ориентированное на человека HCL.
- Даунлайты.
- Панельные светильники.
- Декоративное освещение.
- Коммерческое освещение.
- Цифровые системы освещения DALI.
Выходные параметры
| Параметр | Канал 1 | Канал 2 |
| Диапазон выходного напряжения | 20...50 В | 20...50 В |
| Напряжение холостого хода | 53 В | 53 В |
| Выходной ток по умолчанию | 700 мА | 700 мА |
| Диапазон регулировки тока DIP-переключателем | 500...1050 мА | 500...1050 мА |
| Номинальная мощность | Максимум 40 Вт суммарно |
| Пульсации тока | Менее 2% |
| Диапазон диммирования | 0...100% |
| Время запуска | 500 мс при 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180...277 В AC; 260...390 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,98 при 230 В AC; PF ≥ 0,95 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | THD < 10% при нагрузке 50%/230 В AC; при нагрузке 75%/277 В AC |
| КПД, типовое значение | 87% |
| Входной ток AC | 0,23 А при 230 В AC |
| Пусковой ток | 20 А, холодный старт, длительность 310 мкс, измерение на уровне 50% Ipeak, при 230 В AC, согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление в режиме ожидания | < 0,5 Вт при выключенном диммировании |
Защита
| Параметр | Значение |
| Перегрузка | 105...135% от номинальной выходной мощности |
| Режим защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Перегрев | Ступень 1: снижение нагрузки до 70%; ступень 2: отключение; автоматическое восстановление после устранения причины |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -30...85°C |
| Максимальная температура корпуса | Tcase = 85°C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+80°C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Рабочая высота | 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL), приложение J, пригоден для аварийных установок (вход DC 180...260 В DC, вход AC 200...240 В AC); BS EN/EN62384 independent; GB19510.14; GB19510.1; EAC TP TC 004; BIS IS 15885 (Part2/Sec13) |
| Стандарты DALI | Соответствие IEC62386-101, 102, 207 (DT6), 209 (DT8), 251 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: >100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС, эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке 50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, уровень для легкой промышленности, импульсная устойчивость линия-линия 2 кВ, EAC TP TC 020 |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | 2111,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 177,4 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 123,5 × 81,5 × 23 мм |
| Масса | 0,24 кг |
| Упаковка | 54 шт.; 15 кг; 1,12 куб. фута |
Конфигурирование DIP-переключателями
LCM-40TW является многодиапазонным драйвером постоянной мощности. Выбор выходного тока выполняется DIP-переключателями.
Выбор выходного тока
| Рекомендуемый диапазон выходного напряжения | Выходной ток | DIP 1 | DIP 2 | DIP 3 |
| 27...50 В | 500 мА | OFF | ON | ON |
| 25...50 В | 600 мА | ON | OFF | ON |
| 20...50 В | 700 мА, заводская установка | ON | ON | OFF |
| 20...50 В | 800 мА | OFF | ON | OFF |
| 20...44 В | 900 мА | ON | OFF | OFF |
| 20...38 В | 1050 мА | OFF | OFF | OFF |
Выбор режима адресации и активных каналов
| Режим | DIP 4 | DIP 5 | Активные каналы |
| DT6, один адрес | OFF | ON | CH1 |
| DT6, два адреса | ON | OFF | CH1, CH2 |
| DT8, один адрес, заводская установка | ON | OFF | CH1, CH2 |
Режимы управления и подключения выходов
| Применение | Выходные каналы | Схема подключения |
| Управление одним выходным каналом DT6 | Один адрес | Используется CH1 |
| Управление двумя выходными каналами DT6 | Два адреса | Используются CH1 и CH2 |
| Управление Tunable White DT8 | Один адрес | CH1 — холодный белый, CH2 — теплый белый |
Кнопочное управление PUSH
Поддерживается управление по первичной стороне.
| Действие | Длительность |
| Короткое нажатие | 0,1...1 с |
| Двойное нажатие | Два нажатия в течение 1,5 с |
| Длительное нажатие | 1,5...10 с |
Функции PUSH по режимам
| Режим | Выход | Функция кнопки |
| DT6, один адрес | CH1 | Короткое нажатие: ВКЛ/ВЫКЛ. Двойное нажатие: переход на максимум. Длительное нажатие: увеличение/уменьшение яркости. Увеличение останавливается на максимуме, уменьшение — на минимальном уровне диммирования, но не отключает выход. Следующее длительное нажатие меняет направление регулирования. Увеличение яркости возможно даже из режима ожидания. |
| DT6, два адреса | CH1, CH2 | Короткое нажатие: ВКЛ/ВЫКЛ. Двойное нажатие: переход на максимум. Длительное нажатие: увеличение яркости и смещение цветовой температуры в более холодную сторону либо уменьшение яркости и смещение цветовой температуры в более теплую сторону. Увеличение останавливается на максимуме, уменьшение — на минимальном уровне диммирования, но не отключает выход. Следующее длительное нажатие меняет направление регулирования. Увеличение яркости возможно даже из режима ожидания. |
| DT8, один адрес | CH1 холодный белый, CH2 теплый белый | Короткое нажатие: ВКЛ/ВЫКЛ. Двойное нажатие: переключение между режимом регулирования яркости и режимом регулирования цветовой температуры. Длительное нажатие: изменение яркости либо цветовой температуры. Увеличение останавливается на максимуме, уменьшение — на минимальном уровне диммирования, но не отключает выход. Следующее длительное нажатие меняет направление регулирования. Увеличение яркости возможно даже из режима ожидания. |
Дополнительные параметры диммирования
- Заводской уровень диммирования установлен на 100%.
- Если длительность нажатия менее 0,05 с, состояние драйвера не изменяется.
- Одна общая кнопка может одновременно управлять до 10 драйверами.
- Максимальная длина кабеля от кнопки до последнего драйвера — 20 м.
- Минимальный уровень диммирования — 0,2%.
Кривая и диапазон диммирования
Характеристика диммирования обеспечивает регулирование выходного тока в диапазоне от 100% до 0,2%. Для управления цветовой температурой предусмотрен динамический рабочий диапазон между холодным белым и теплым белым каналами. В графической характеристике также указан диапазон установки цветовой температуры и рабочее окно в зависимости от уровня диммирования.
Статические и тепловые характеристики
- При пониженном входном напряжении требуется дерейтинг.
- По графику статической характеристики полная нагрузка обеспечивается примерно от 190 до 277 В AC; ниже этого уровня требуется снижение нагрузки.
- По графику нагрузки от температуры окружающей среды допускается работа на полной нагрузке до температуры окружающей среды 45°C.
- По графику нагрузки от температуры корпуса допускается работа на полной нагрузке до температуры корпуса 85°C.
Механические данные и назначение выводов
Корпус: LCM-60A. Единицы измерения: мм. Допуск: ±1 мм.
Назначение выводов TB1
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | DA+/PUSH |
| 4 | DA-/N |
Назначение выводов TB2
| Контакт | Назначение |
| 1 | +V |
| 2 | +V |
| 3 | -V1, холодный белый |
| 4 | -V2, теплый белый |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности определяются статической характеристикой.
- Длительность времени запуска измеряется при первом холодном старте. Повторное включение и выключение драйвера может приводить к увеличению времени запуска.
- КПД измерен при выходе 800 мА/50 В, установленном DIP-переключателем.
- Пульсации тока измерены в диапазоне 50...100% от максимального напряжения при передаче номинальной мощности.
- Потребление в режиме ожидания измерено при 180...230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому производитель конечного оборудования должен повторно подтверждать соответствие требованиям ЭМС для всего изделия.
- Для моделей без вентилятора дерейтинг по температуре окружающей среды составляет 3,5°C на каждые 1000 м высоты, а для моделей с вентилятором — 5°C на каждые 1000 м при эксплуатации выше 2000 м.
- Согласно требованиям IEC 62386-101/102 по времени включения и прерывания питания DALI, время запуска необходимо проверять с контроллером DALI, поддерживающим функцию включения питания DALI; в противном случае время запуска может превышать 0,5 с.
- Для получения дополнительной информации следует обращаться в службу продаж MEAN WELL.
