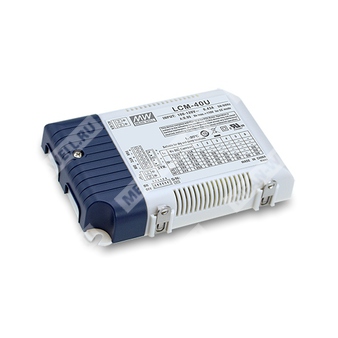

LCM-40U - светодиодный AC/DC-драйвер постоянного тока мощностью 35 Вт с многоуровневой настройкой выходного тока и расширенными функциями управления.
Назначение
LCM-40U представляет собой источник питания для светодиодных систем с режимом постоянного тока. Устройство предназначено для питания LED-модулей и светильников в системах внутреннего, офисного, архитектурного и панельного освещения. Выходной ток выбирается с помощью DIP-переключателей, что позволяет адаптировать один драйвер под несколько вариантов нагрузки.
Расшифровка партномера
| Часть партномера | Значение |
| LCM | Серия светодиодных драйверов постоянного тока с многоступенчатым выбором выходного тока |
| 40 | Номинальная серия по выходной мощности 40, фактическая номинальная мощность модели составляет 35 Вт |
| U | Исполнение для входного напряжения 90...132 В AC |
Особенности
- Выход в режиме постоянного тока с несколькими уровнями, выбираемыми DIP-переключателями.
- Пластиковый корпус с конструкцией класса II.
- Встроенный активный корректор коэффициента мощности.
- Функция диммирования 3 в 1 с отключением по минимуму.
- Вспомогательный выход постоянного напряжения.
- Функция синхронизации до 10 устройств.
Области применения
- Светодиодное внутреннее освещение.
- Светодиодное офисное освещение.
- Светодиодное архитектурное освещение.
- Светодиодные панельные светильники.
Описание
Серия LCM-40U представляет собой светодиодный AC/DC-драйвер постоянного тока мощностью 35 Вт с многоуровневым выбором параметров посредством DIP-переключателей. Устройство работает от сети 90...132 В AC и поддерживает различные уровни выходного тока в диапазоне 350...1050 мА. Благодаря КПД до 87,5% и безвентиляторному исполнению драйвер способен работать при температуре корпуса от -30°C до +90°C в условиях естественной конвекции. Драйвер оснащён функциями диммирования и синхронизации, что обеспечивает высокую гибкость проектирования светодиодных систем освещения.
Основные электрические параметры
Выходные параметры
| Параметр | Значение |
| Режим выхода | Постоянный ток |
| Номинальная мощность | 35 Вт |
| Выбираемые уровни выходного тока | 350 мА, 500 мА, 600 мА, 700 мА, 900 мА, 1050 мА |
| Заводская установка тока | 700 мА |
| Диапазон выходного напряжения при 350 мА | 2...100 В |
| Диапазон выходного напряжения при 500 мА | 2...70 В |
| Диапазон выходного напряжения при 600 мА | 2...59 В |
| Диапазон выходного напряжения при 700 мА | 2...50 В |
| Диапазон выходного напряжения при 900 мА | 2...39 В |
| Диапазон выходного напряжения при 1050 мА | 2...34 В |
| Максимальное напряжение холостого хода | 110 В при токах 350...700 мА; 65 В при токах 900...1050 мА |
| Пульсация тока | Не более 5,0% при номинальном токе |
| Точность выходного тока | ±5% |
| Вспомогательный выход постоянного напряжения | Номинально 12 В, диапазон 11,4...12,6 В, ток до 50 мА |
| Время запуска | 1000 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...132 В AC |
| Диапазон входного напряжения постоянного тока | 127...186 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | Не менее 0,98 при 115 В AC и полной нагрузке |
| Полный коэффициент гармонических искажений | Менее 20% при нагрузке не менее 50% |
| Типовой КПД | 87,5% |
| Типовой входной ток | 0,43 А при 115 В AC |
| Пусковой ток | 15 А при холодном старте, длительность 270 мкс, измерение на 50% пикового значения, при 115 В AC |
| Максимальное количество источников на автоматическом выключателе 16 А | 22 устройства для автомата типа B; 38 устройств для автомата типа C при 115 В AC |
| Ток утечки | Менее 0,5 мА при 120 В AC |
Защиты и функциональные возможности
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Диапазон срабатывания 110...130 В, отключение выходного напряжения, восстановление повторным включением питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление повторным включением питания |
| Диммирование | Функция 3 в 1 |
| Синхронизация | Поддерживается, подробные параметры приведены ниже |
| Температурная компенсация | Через внешний NTC-терморезистор |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -30...+90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+80°C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 2G, 10 минут на цикл, 60 минут по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарт безопасности | UL8750 |
| Стандарты DALI | Соответствие IEC62386-101, IEC62386-102, IEC62386-207 |
| Испытательное напряжение изоляции | Между входом и выходом 3,75 кВ AC |
| Сопротивление изоляции | Более 100 МОм при 500 В DC, 25°C, 70% относительной влажности |
| Электромагнитное излучение | Соответствие FCC Part 15 Subpart B |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2649,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 273,7 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 123,5 × 81,5 × 23 мм |
| Масса | 0,28 кг |
| Упаковка | 54 шт.; 16 кг; 1,12 куб. фута |
Настройка выходного тока DIP-переключателями
| Выходной ток | SW1 | SW2 | SW3 | SW4 | SW5 | SW6 |
| 350 мА | OFF | OFF | OFF | OFF | OFF | OFF |
| 500 мА | ON | OFF | OFF | OFF | OFF | OFF |
| 600 мА | ON | ON | OFF | OFF | OFF | OFF |
| 700 мА | ON | ON | ON | OFF | OFF | ON |
| 900 мА | ON | ON | ON | ON | OFF | ON |
| 1050 мА | ON | ON | ON | ON | ON | ON |
Диммирование
LCM-40U поддерживает функцию 3 в 1. Регулирование уровня выходного постоянного тока выполняется одним из трёх способов между выводами DIM+ и DIM-:
- подача управляющего напряжения 0...10 В DC;
- подача ШИМ-сигнала 10 В с частотой 100 Гц...3 кГц;
- подключение внешнего сопротивления.
Ток, потребляемый цепью диммирования от источника питания, составляет 100 мкА типовое значение.
Минимальный уровень диммирования составляет около 6%; выходной ток в диапазоне 0% < Iout < 6% не нормируется. Выходной ток может снижаться до 0%, если вход диммирования близок к 0 кОм, 0 В DC либо при ШИМ-сигнале 10 В со скважностью, соответствующей 0% рабочего цикла. Вывод DIM- не должен подключаться к -V.
Для резистивного управления используются ориентировочные значения: короткое замыкание, 10 кОм/N, 20 кОм/N, 30 кОм/N, 40 кОм/N, 50 кОм/N, 60 кОм/N, 70 кОм/N, 80 кОм/N, 90 кОм/N, 100 кОм/N, где N — количество драйверов при синхронизированном диммировании.
Рекомендуется прямое подключение к светодиодам; применение совместно с дополнительными драйверами не предназначено.
Температурная компенсация
Драйвер имеет встроенную функцию температурной компенсации. При подключении NTC-терморезистора между выводами +NTC и -NTC и размещении датчика в контролируемой точке светильника или окружающей среды выходной ток изменяется в зависимости от измеренной температуры, что способствует увеличению ресурса светодиодов.
| Сопротивление NTC | Характер изменения выходного тока |
| 220 кОм | До 60°C — 100% номинального тока; выше 60°C ток начинает снижаться |
| 330 кОм | До 70°C — 100% номинального тока; выше 70°C ток начинает снижаться |
| 470 кОм | До 80°C — 100% номинального тока; выше 80°C ток начинает снижаться |
При отсутствии подключённого NTC-резистора драйвер работает нормально, а выходной ток определяется положением DIP-переключателей.
При использовании функции температурной компенсации функции диммирования и синхронизации недействительны.
Синхронизация
- Синхронизация до 10 драйверов: 1 ведущий и 9 ведомых.
- Диапазон диммирования при синхронной работе: 10%...100%.
- Длина кабеля синхронизации: менее 5 м.
- Тип кабеля синхронизации: плоский кабель.
- Сечение проводников кабеля синхронизации: 22...24 AWG или 0,2...0,3 мм².
Перед синхронизацией все устройства должны быть установлены на 100% диммирования, что соответствует заводской установке. Минимальный диапазон диммирования зависит от настройки диммера.
Механическое исполнение и выводы
| Параметр | Значение |
| Корпус | Пластиковый, класс II |
| Обозначение корпуса | LCM-60A |
| Размеры | 123,5 × 81,5 × 23 мм |
| Допуск на размеры | ±1 мм |
Назначение клемм и разъёмов
Входная клемма TB1
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
Управляющая клемма TB3
| Контакт | Назначение |
| 1 | +FAN |
| 2 | -FAN |
| 3 | +NTC |
| 4 | -NTC |
| 5 | DIM+ |
| 6 | DIM- |
Контакты 1 (+FAN) и 2 (-FAN) представляют собой вспомогательный выход постоянного тока и могут использоваться для питания вентилятора.
Выходная клемма TB5
| Контакт | Назначение |
| 1 | +V |
| 2 | -V |
Разъёмы синхронизации CN100/CN101
| Параметр | Значение |
| Тип разъёма | JST B2B-XH или эквивалент |
| Ответная часть | JST XHP или эквивалент |
| Контакт | JST SXH-001T-P0.6 или эквивалент |
| Номер вывода | Назначение |
| 1, 3 | + |
| 2, 4 | - |
Дополнительные характеристики
| Параметр | Значение |
| Частота PFC | 60 кГц |
| Частота ШИМ-преобразователя | 80 кГц |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 115 В AC, номинальном токе и температуре окружающей среды 25°C.
- При пониженных входных напряжениях может требоваться снижение нагрузки.
- Время запуска измерено при первом холодном старте. Многократное включение и выключение драйвера может привести к увеличению времени запуска.
- КПД измерен при выходе 500 мА и 70 В, установленном DIP-переключателями.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от конкретной установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие всей системы требованиям ЭМС.
- Пульсация тока измеряется в диапазоне 50...100% от максимального напряжения при передаче номинальной мощности.
- Для рабочих высот более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м для безвентиляторных моделей и 5°C на каждые 1000 м для моделей с вентилятором.
- Производитель не поставляет NTC-терморезистор; приведённые данные температурной компенсации измерены с использованием серии THINKING TTC03.
- При использовании NTC-резистора другого производителя необходимо предварительно проверить его температурную характеристику.
